EX(H6DO)-2

Общие сведения

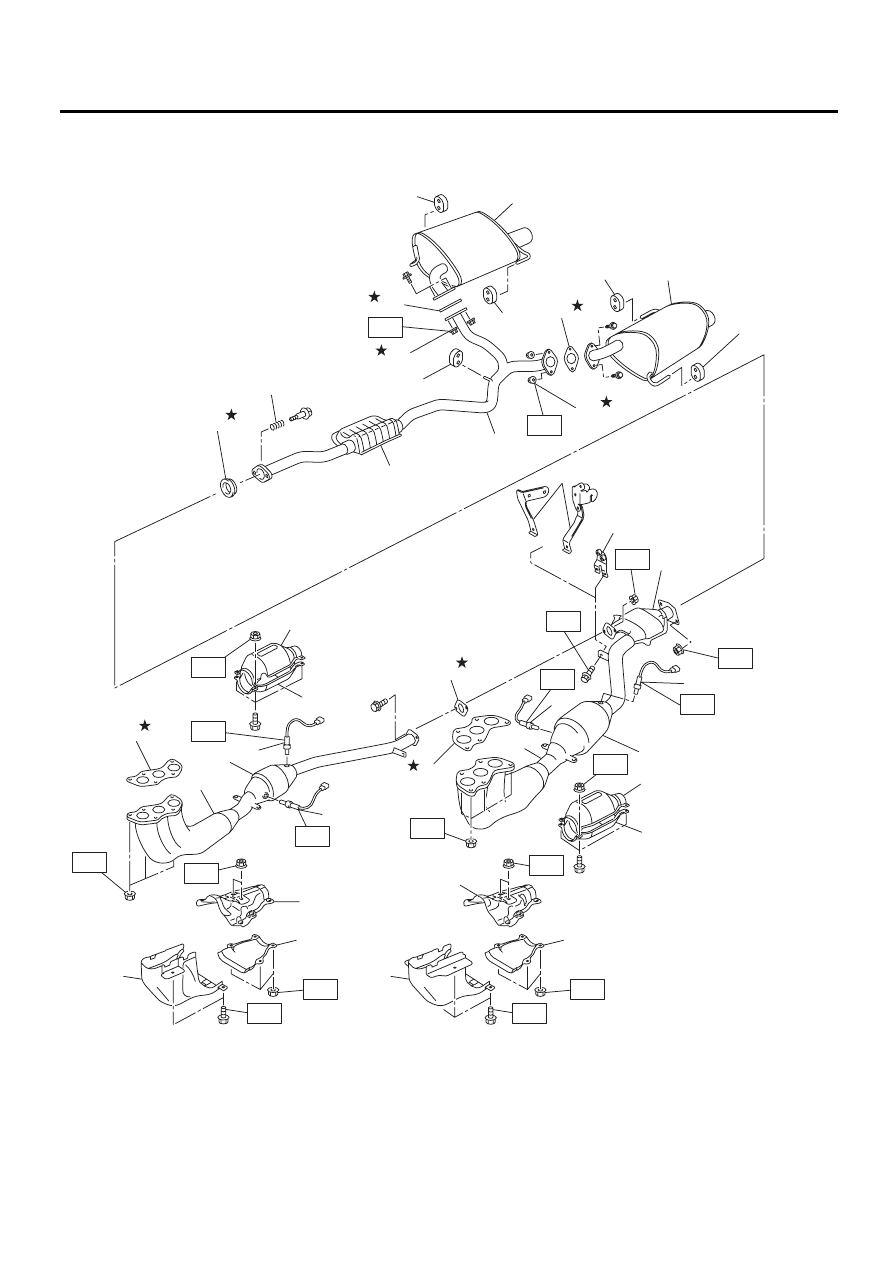

СИСТЕМА ВЫПУСКА

1. Общие сведения

A: УЗЕЛ

T3

T5

T6

T2

T2

T2

T1

T2

T4

T4

T8

T8

(18)

(12)

(11)

(10)

(32)

(8)

T7

T7

(20)

(21)

(22)

(23)

(25)

(24)

(17)

(24)

(24)

(24)

(26)

(24)

(25)

(16)

(26)

(31)

(30)

(13)

(15)

(19)

(33)

(14)

T4

(6)

(7)

(5)

T4

(4)

(3)

(1)

(2)

(9)

T2

T2

T1

(29)

(28)

(27)

EX-02159

EX(H6DO)-3

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• В случае налипания масла на выхлопную
трубу, полностью вытрите его, чтобы избежать
возгорания.

(1) Верхняя крышка переднего каталити-

ческого нейтрализатора (правая)

(15) Задний датчик кислорода (левый)

(30) Крышка передней выхлопной

трубы (левая) (модель MT)

(16) Глушитель (правый)

(2) Нижняя крышка переднего каталити-

ческого нейтрализатора (правая)

(17) Глушитель (левый)

(31) Верхняя крышка передней

выхлопной трубы (левая) (мо-
дель MT)

(18) Задний каталитический нейтрали-

затор

(3) Прокладка

(19) Кронштейн (Модель AT)

(32) Нижняя крышка передней

выхлопной трубы (левая) (мо-
дель MT)

(4) Передняя выхлопная труба (правая)

(20) Прокладка

(5) Передний каталитический нейтрали-

затор (правый)

(21) Пружина

(33) Кронштейн (Модель MT)

(6) Передний датчик кислорода (качест-

ва топливовоздушной смеси) (правый)

(22) Камера

(7) Задний датчик кислорода (правый)

(23) Задняя выхлопная труба

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(8) Прокладка

(24) Резиновая подушка

T1: 7,5 (0,76, 5,5)

(9) Прокладка

(25) Самоконтрящаяся гайка

T2: 13 (1,3, 9,4)

(10) Верхняя крышка переднего каталити-

ческого нейтрализатора (левая)

(26) Прокладка

T3: 18 (1,8, 13,3)

(27) Крышка передней выхлопной тру-

бы (правая) (модель MT)

T4: 21 (2,1, 15,5)

(11) Нижняя крышка переднего каталити-

ческого нейтрализатора (левая)

T5: 30 (3,1, 22,1)

(28) Верхняя крышка передней выхлоп-

ной трубы (правая) (модель MT)

T6: 35 (3,6, 25,8)

(12) Передняя выхлопная труба (левая)

T7: 48 (4,9, 35,4)

(13) Передний каталитический нейтрали-

затор (левый)

(29) Нижняя крышка передней выхлоп-

ной трубы (правая) (модель MT)

T8: 70 (7,1, 51,6)

(14) Передний датчик кислорода (качест-

ва топливовоздушной смеси) (левый)

EX(H6DO)-4

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

2. Передняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей

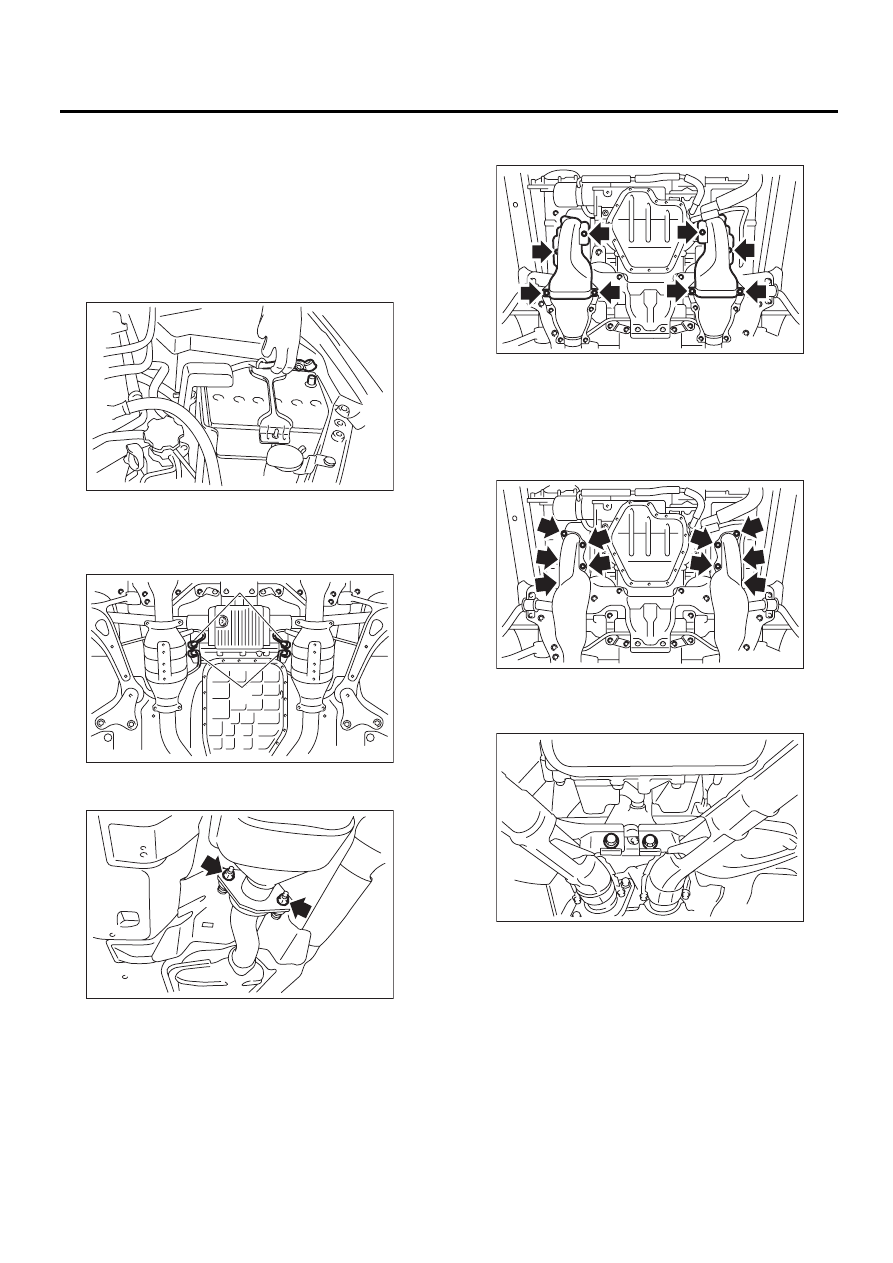

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отключите разъемы переднего (А) и заднего
(В) датчиков кислорода.

6) Отделите узел передней выхлопной трубы
от задней выхлопной трубы.

7) Снимите крышку передней выхлопной тру-
бы. (Модель MT)

8) Отверните гайки, которые крепят узел пере-
дней выхлопной трубы на головках блока ци-
линдров.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить узел
передней выхлопной трубы.

9) Отверните болты, которые крепят узел пе-
редней выхлопной трубы на кронштейне де-
ржателя.

IN-00203

EX-02014

(A)

(B)

EX-02015

EX-02095

EX-02016

EX-00061

EX(H6DO)-5

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

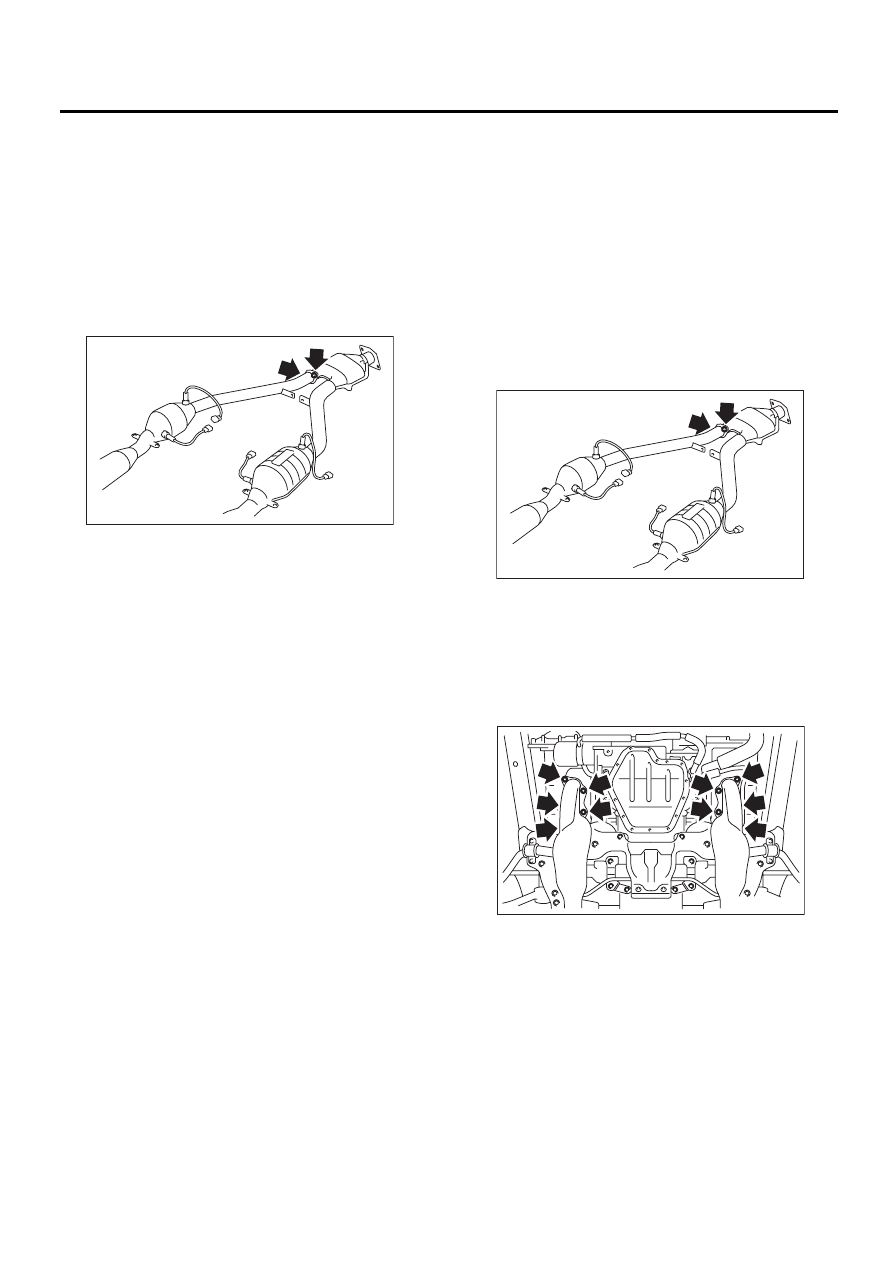

10) Снимите узел передней выхлопной трубы с
автомобиля.

ОСТОРОЖНО:
• Будьте осторожны, чтобы узел передней
выхлопной трубы не выпал при снятии, пос-
кольку он очень тяжелый.
• После снятия узла передней выхлопной
трубы, не прилагайте излишнего усилия к
задней выхлопной трубе.
11) Отделите переднюю выхлопную трубу (ле-
вую) от передней выхлопной трубы (правой).

12) Снимите передний и задний датчики кисло-
рода. <См. FU(H6DO)-31, СНЯТИЕ, Передний
датчик кислорода (качества топливовоздуш-
ной смеси).> <См. FU(H6DO)-33, СНЯТИЕ, За-
дний датчик кислорода.>

B: УСТАНОВКА

1) Установите передний и задний датчики кис-
лорода. <См. FU(H6DO)-32, УСТАНОВКА, Пе-
редний датчик кислорода (качества топливо-
воздушной смеси).> <См. FU(H6DO)-34, УСТА-
НОВКА, Задний датчик кислорода.>
2) Установите переднюю выхлопную трубу
(правую) на переднюю выхлопную трубу (ле-
вую).

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

30 Нм (3,1 кгс-м, 22,1 фунт-сила-фут)

3) Установите узел передней выхлопной трубы
на автомобиль.
4) Временно затяните гайки, которые крепят
узел передней выхлопной трубы на головках
блока цилиндров.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

EX-02017

EX-02017

EX-02016
