EN(H4DOTC)(diag)-224

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УП-
РАВЛЕНИЯ ПОТОКОМ МАСЛА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отключите разъемы от ECM и электро-
магнитного клапана управления потоком
масла.
3) Измерьте сопротивление между ECM и
электромагнитным клапаном управления
потоком масла.

Разъем и клемма

(B137) № 15 — (E37) № 1:
(B137) № 14 — (E37) № 2:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электромаг-
нитного клапана управ-
ления потоком масла
• Плохой контакт в со-
единительном разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УП-
РАВЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B137) № 15 — Масса кузова:
(B137) № 14— Масса кузова:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое за-
мыкание на массу в про-
водке между ECM и
разъемом электромаг-
нитного клапана управ-
ления потоком масла.

3

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛА-
ПАНА УПРАВЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между клеммами
электромагнитного клапана управления по-
током масла.

Клеммы

№ 1 — № 2:

Сопротивление в диапазоне
6 — 12 Ом?

Устраните пло-
хой контакт в
разъеме ECM и
разъеме электро-
магнитного кла-
пана управления
потоком масла.

Замените электромаг-
нитный клапан управле-
ния потоком масла.
<См. FU(H4DOTC)-37,
Электромагнитный кла-
пан управления пото-
ком масла.>

EN(H4DOTC)(diag)-225

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CI: КДН P2093 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ПРИВОДОМ ПОЗИЦИОНИРОВАНИЯ ВПУСКНОГО
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

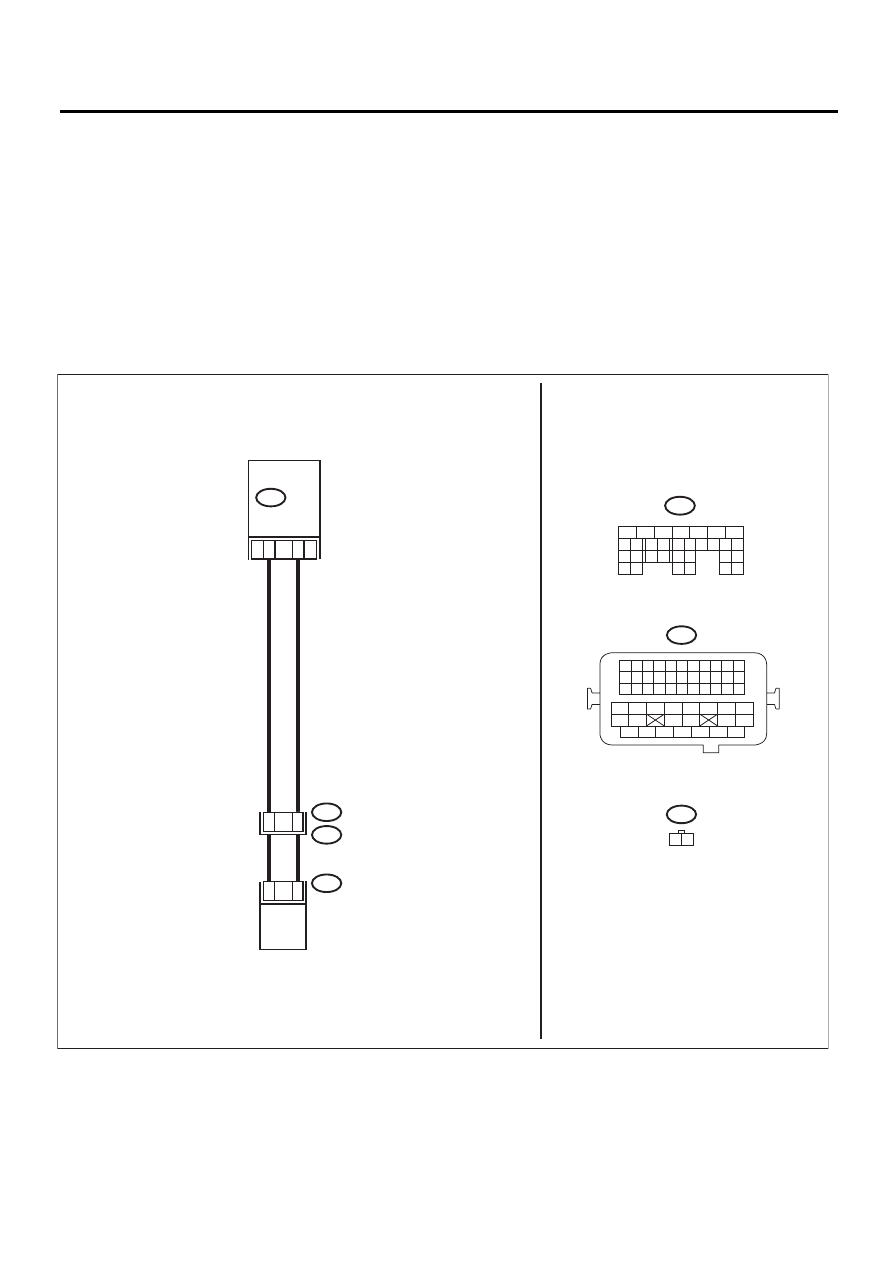

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05866

B21

E2

B137

E37

14

2

1

33

32

E37

B21

1 2

15

B137

ECM

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ЛЕВЫЙ ЭЛЕКТРОМАГНИТНЫЙ

КЛАПАН УПРАВЛЕНИЯ

ПОТОКОМ МАСЛА ВПУСКНОГО

РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

EN(H4DOTC)(diag)-226

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВ-
ЛЕНИЯ ПОТОКОМ МАСЛА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отключите разъемы от ECM и электромаг-
нитного клапана управления потоком масла.
3) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 15 (+) — Масса кузова (–):
(B137) № 14 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите к ша-
гу 2.

Устраните короткое за-
мыкание на цепь пита-
ния в проводке между
ECM и разъемом элект-
ромагнитного клапана
управления потоком
масла.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВ-
ЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между ECM и разъ-
емом электромагнитного клапана управления
потоком масла.

Разъем и клемма

(B137) № 15 — (E37) № 1:
(B137) № 14 — (E37) № 2:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электромаг-
нитного клапана управ-
ления потоком масла
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПА-
НА УПРАВЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между клеммами
электромагнитного клапана управления пото-
ком масла.

Клеммы

№ 1 — № 2:

Сопротивление в диапа-
зоне 6 — 12 Ом?

Устраните пло-
хой контакт в
разъеме ECM и
разъеме электро-
магнитного кла-
пана управления
потоком масла.

Замените электромаг-
нитный клапан управ-
ления потоком масла.
<См. FU(H4DOTC)-37,
Электромагнитный кла-
пан управления пото-
ком масла.>

EN(H4DOTC)(diag)-227

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CJ:КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ

УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ПРИВОДА ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики
• Двигатель глохнет.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

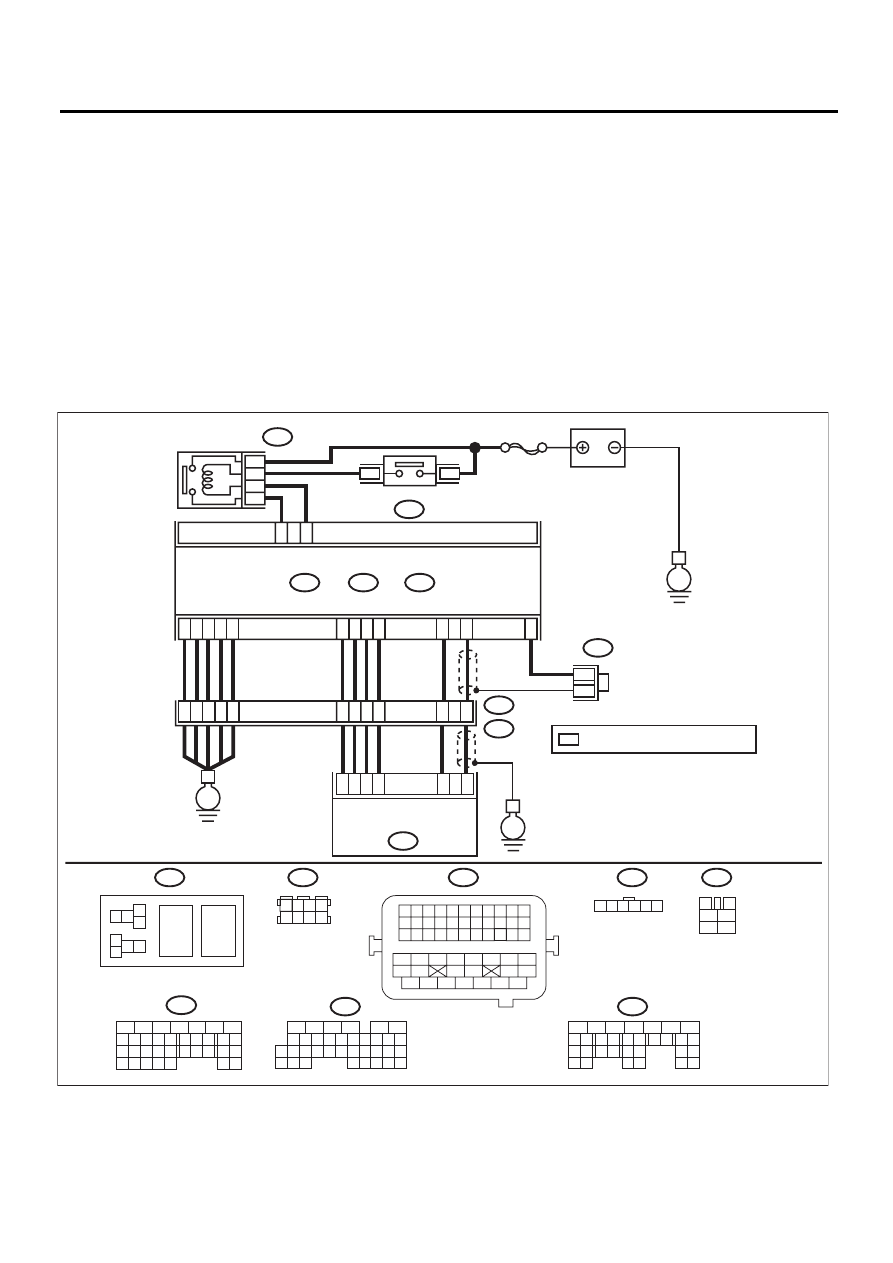

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06249

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2

7 8

3
4

5
6

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25

34 35

36 37 38 39 40 41

48 49

50 51 52 53 54

42 43

44 45

46 47

26 27 28 29 30 31 32 33

1 2 3 4
5 6 7 8

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

1 2 3 4 5 6

E57

B47

B137

D:

B21

B122

B136

C:

B362

B134

A:

36

40

34

35

37

C21

C1

A29

6

E2

B21

A18

C6

A28

6

4

25

*

*

B122

24

E

38

39

28

D5

D4

A19

A5

D7

D1

D2

D3

3

E57

2

1

5

B134

B362

B47

5

8

6

A:

B137

B136

D:

C:

*

E

SBF-7

7

6

4

E

3

4

1

2

5

6

АККУМУЛЯТОР

РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

ГЛАВНОЕ РЕЛЕ

ECM

БЛОК ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
