EN(H4DOTC)(diag)-192

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BM:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МОДЕЛЬ AT)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу AT. <См. 5AT(diag)-2, Базовая про-
цедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в положение
ON.
2) Переместите рычаг переключения передач в любое
положение, кроме нейтрального.
3) Измерьте напряжение между ECM и массой кузова.

Разъем и клемма

(B136) № 31 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к
шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от ECM и разъем проводки
трансмиссии (T9).
3) Измерьте сопротивление между ECM и массой ку-
зова.

Разъем и клемма

(B136) № 31 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Устраните ко-
роткое замыка-
ние в проводке
трансмиссии или
замените дат-
чик нейтраль-
ной передачи.

Устраните за-
мыкание на мас-
су в проводке
между ECM и
разъемом про-
водки трансмис-
сии.

EN(H4DOTC)(diag)-193

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BN:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

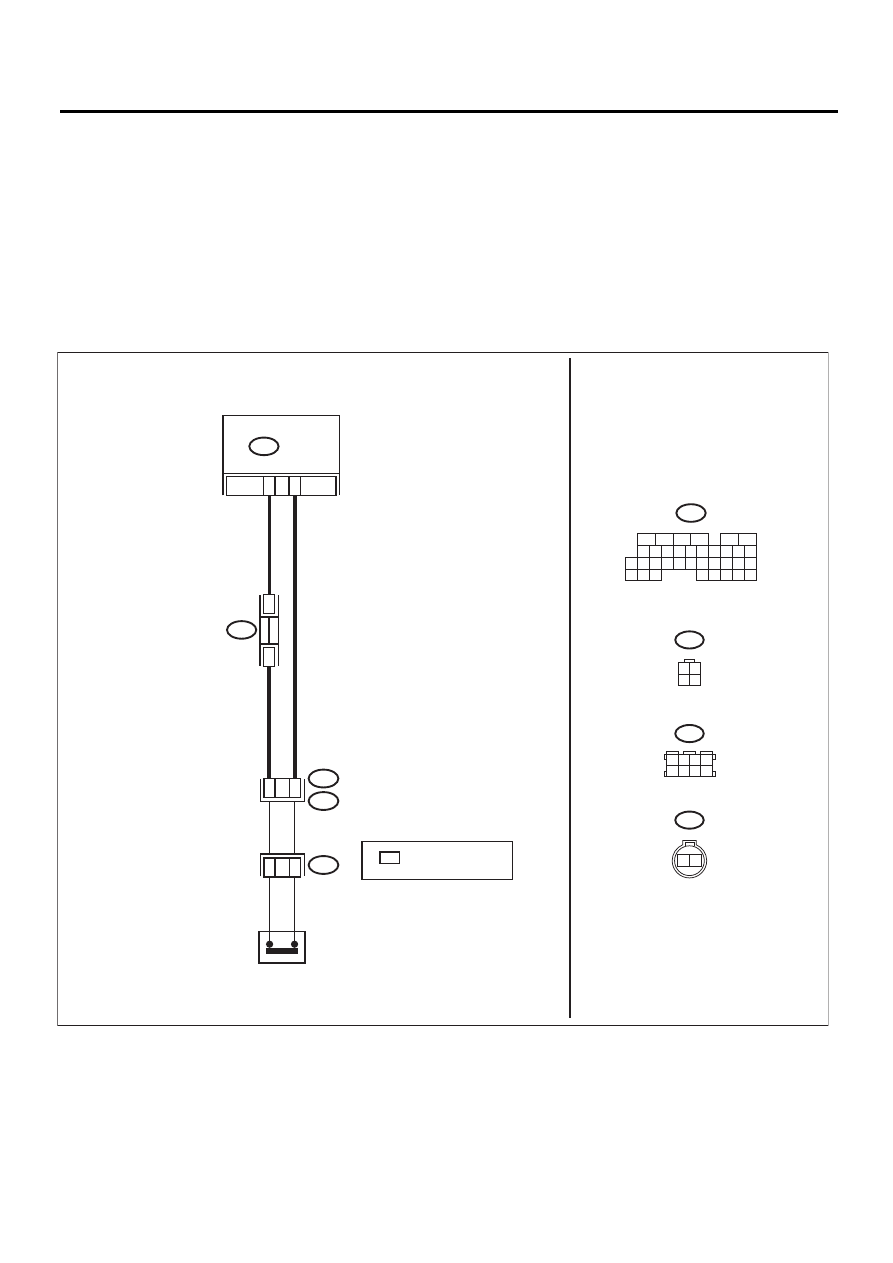

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06251

31

B128

B136

B122

6

1
3 4

2

1 2 3 4
5 6 7 8

B122

*

*

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

*

T9

B128

1

3

T12

2

1

T12

2 1

ECM

ДАТЧИК НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ

: ПРОИЗВОЛЬНЫЕ
  НОМЕРА КЛЕММ

EN(H4DOTC)(diag)-194

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BO:КДН P1160 НЕИСПРАВНОСТЬ ВОЗВРАТНОЙ ПРУЖИНЫ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H4DOTC)(diag)-227,
КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВО-
ДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в по-
ложение ON.
2) Переместите рычаг переключения пере-
дач в нейтральное положение.
3) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕ-
РЕДАЧИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от ECM и разъем про-
водки трансмиссии (T9).
3) Измерьте сопротивление в проводке меж-
ду ECM и разъемом проводки трансмиссии.

Разъем и клемма

(B136) № 31 — (B128) № 1:
(B136) № 6 — (B128) № 3:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом проводки
трансмиссии
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕ-
РЕДАЧИ.
1) Переместите рычаг переключения пере-
дач в нейтральное положение.
2) Измерьте сопротивление между клеммами
разъема жгута проводов трансмиссии.

Разъем и клемма

(T9) № 1 — № 3:

Сопротивление составля-
ет менее 1 Ом?

Устраните пло-
хой контакт в
разъеме жгута
проводов транс-
миссии.

Устраните разрыв цепи
в проводке трансмиссии
или замените датчик
нейтральной передачи.

EN(H4DOTC)(diag)-195

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BP:КДН P1410 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ ПЕРЕКЛЮЧАЮЩЕГО

КЛАПАНА СИСТЕМЫ ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

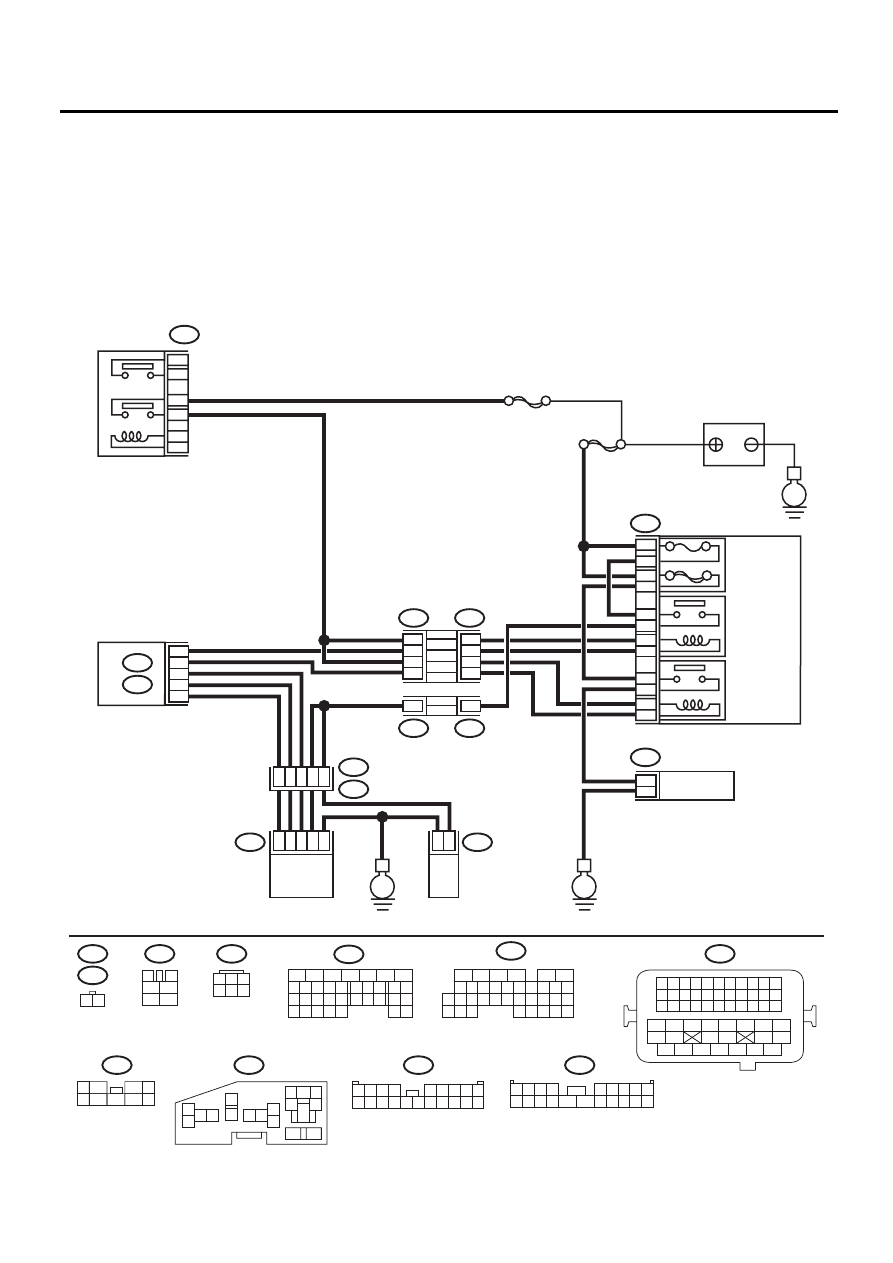

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05860

B47

1

2

4

6

3

5

SBF-7

E

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

F9

13

12

11

14

1

2

2

1

3

4

16

15

5

6

ДЕРЖАТЕЛЬ РЕЛЕ

B143

F37

B144

B21

E2

E41

E40

B134

A:

B136

C:

F37

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ (M/B)

ECM

F11

НАСОС
ВТОРИЧНОГО
ВОЗДУХА

РЕЛЕ
КЛАПАНА
ПОДАЧИ
ВТОРИЧНОГО
ВОЗДУХА

ПРАВЫЙ КЛАПАН

ПОДАЧИ ВТОРИЧНОГО

ВОЗДУХА

ПРАВЫЙ КЛАПАН

ПОДАЧИ ВТОРИЧНОГО

ВОЗДУХА

РЕЛЕ НАСОСА
ВТОРИЧНОГО
ВОЗДУХА

B21

E40

B47

B144

F9

B143

F37

E41

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ГЛАВНЫЙ
SBF

10A

60A

E

E

11

5

20

8

C30

C8

A19
A27
A29

6

1

2

8

47

46

3

2

1

6

4

1

2

9
2

10

4

14

4

F11

1 2

3

4

1

2

5

6

1

3

4 5 6

2

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

1
5

7

6

2

8

3

4
9

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

5

6

3

1
2

9

10

12

11

13

14

4

7 8

15

16
