EN(H4DOTC)(diag)-184

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов
диагностики неис-
правности (КДН)”.
<См.
EN(H4DOTC)(diag)-81,
Список кодов диа-
гностики неисправнос-
тей (КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ВЫ-
КЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B136) № 32 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и выклю-
чателем зажигания.

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DOTC)(diag)-185

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BB:КДН P0519 РАБОЧИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ УПРАВЛЕНИЯ

ПОДАЧЕЙ ВОЗДУХА НА ХОЛОСТОМ ХОДУ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель продолжает работать на более высоких оборотах, чем предусмотрено на холостом ходу.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

BC:КДН P0600 ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ СВЯЗИ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу LAN. <См. LAN(diag)-2, Базовая
процедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к шагу 2.

2

ПРОВЕРКА СИСТЕМЫ ВПУСКА ВОЗДУ-
ХА.
1) Запустите двигатель и установите его в
режим холостого хода.
2) Проверьте следующие позиции.
• Ослабление впускного коллектора и кор-
пуса дроссельной заслонки
• Трещины прокладки впускного коллекто-
ра и прокладки корпуса дроссельной за-
слонки
• Отсоединение вакуумных шлангов

Выявлены ли неполадки в
системе впуска воздуха?

Устраните подсос и
утечки воздуха.

Переходите к шагу 3.

3

ПРОВЕРКА БЛОКА ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Снимите блок электронной дроссельной
заслонки. <См. FU(H4DOTC)-12, Корпус
дроссельной заслонки.>
3) Проверьте блок электронной дроссель-
ной заслонки.

Обнаружены ли посторон-
ние предметы внутри бло-
ка электронной дроссель-
ной заслонки?

Удалите посторонние
предметы из блока
электронной дрос-
сельной заслонки.

Выполните диагности-
ку по КДН P2101. <См.
EN(H4DOTC)(diag)-227,
КДН P2101 ДИАПА-
ЗОН/РАБОЧИЕ ХА-
РАКТЕРИСТИКИ ЦЕ-
ПИ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ ПРИВО-
ДА ДРОССЕЛЬНОЙ
ЗАСЛОНКИ, Процеду-
ра диагностики с ис-
пользованием кодов
диагностики неисправ-
ностей (КДН).>

EN(H4DOTC)(diag)-186

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BD:КДН P0604 ВНУТРЕННЯЯ ОШИБКА ОПЕРАТИВНОЙ ПАМЯТИ (ОЗУ)

БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель не запускается.
• Двигатель глохнет.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

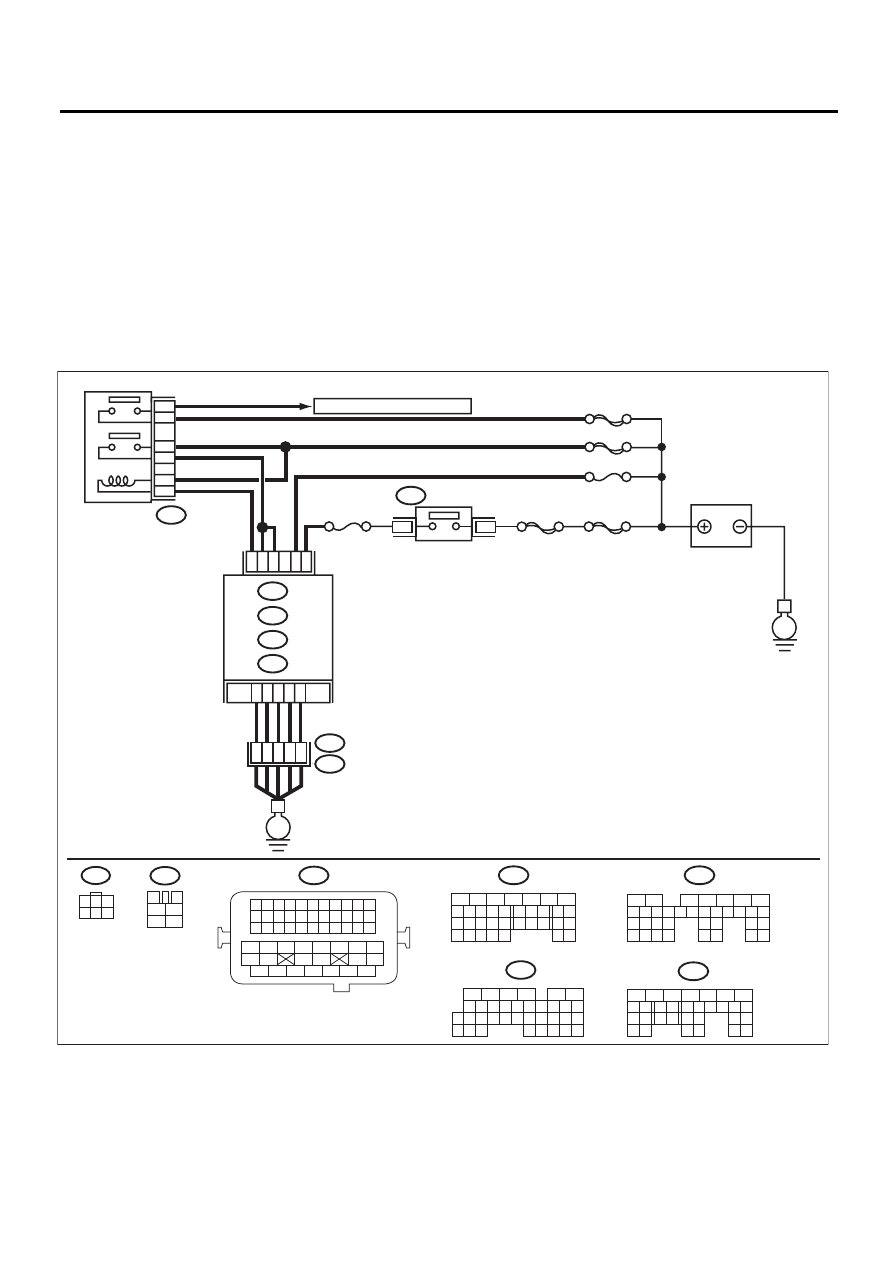

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06255

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

C:

SBF-6

ГЛАВНЫЙ SBF

SBF-7

B72

A7

B2

C23

D2

A5

D3

B5

B19

No.12

B47

E2

B21

2

1

4

6

5

3

E

E

B134

B135

A:

C: B136

D: B137

B:

35

34

40

3

4

1

2

5

6

B47

No.13

D7

36

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B72

1

3

4 5 6

2

A:

B:

D:

SBF-5

D1

37

3

1

ГЛАВНОЕ РЕЛЕ

К ДАТЧИКУ КИСЛОРОДА

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ECM

EN(H4DOTC)(diag)-187

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BE:КДН P0605 ВНУТРЕННЯЯ ОШИБКА ПОСТОЯННОГО ЗАПОМИНАЮЩЕГО

УСТРОЙСТВА (ПЗУ) БЛОКА УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0607. <См. EN(H4DOTC)(diag)-188,
КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ, Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов
диагностики неисправ-
ности (КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагнос-
тики неисправностей
(КДН).>

Даже если горит
контрольная лампа
обнаружения неис-
правности, цепь в
настоящий момент
работает нормаль-
но. Повторите неис-
правность, затем
выполните диагнос-
тику еще раз.

ПРИМЕЧАНИЕ:
В этом случае при-
чиной может быть
временный плохой
контакт в разъеме.
