EN(H4DO)(diag)-96

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ПЕРЕДНЕГО ДАТЧИКА
КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от переднего датчика
кислорода.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом пе-
реднего датчика кислорода и массой двигате-
ля.

Разъем и клемма

(E24) № 6 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи питания.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом пе-
реднего датчика кисло-
рода
• Плохой контакт в
разъеме главного реле

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке между
ECM и разъемом переднего датчика кислорода.

Разъем и клемма

(B134) № 1 — (E24) № 4:
(B134) № 2 — (E24) № 4:
(B134) № 9 — (E24) № 4:
(B134) № 10 — (E24) № 4:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
передним датчиком
кислорода
• Плохой контакт в со-
единительном разъ-
еме

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке между
ECM и массой кузова.

Разъем и клемма

(B134) № 3 — Масса кузова:
(B134) № 4 — Масса кузова:
(B134) № 5 — Масса кузова:

Сопротивление составля-
ет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в со-
единительном разъ-
еме

4

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
Измерьте сопротивление между клеммами пе-
реднего датчика кислорода.

Клеммы

№ 4 — № 6:

Сопротивление составля-
ет 1 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените передний
датчик кислорода.
<См. FU(H4DO)-32, Пе-
редний датчик кисло-
рода (качества топли-
вовоздушной смеси).>

EN(H4DO)(diag)-97

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E: КДН P0032 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

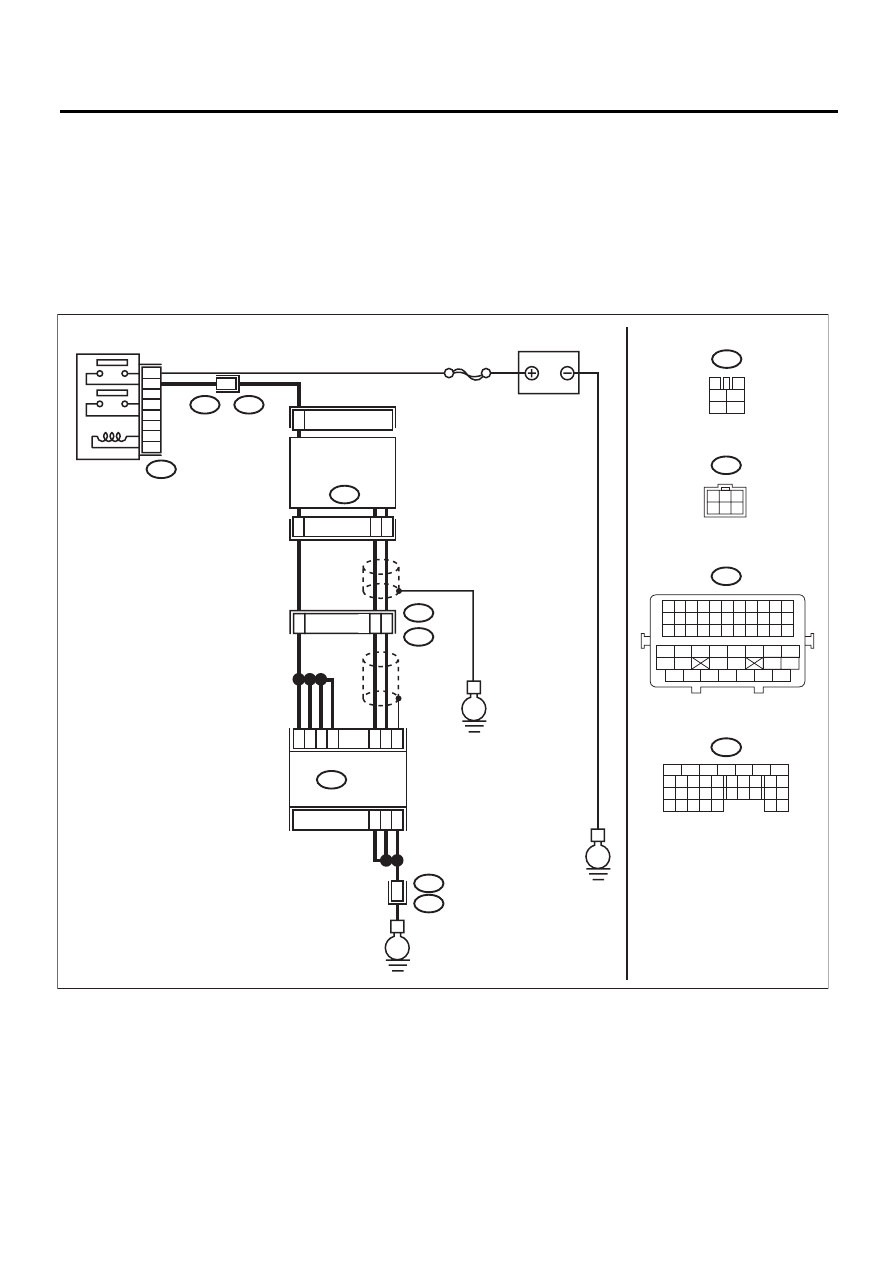

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06181

E

B47

3

5

2
1

29

18

28

2

1

10

9

B134

E

4 5

52

3

B21

E2

B21

E2

50

51

3

4

E2

B21

E

ECM

АККУМУЛЯТОР

E24

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (КАЧЕ-
СТВА ТОПЛИВОВОЗ-
ДУШНОЙ СМЕСИ)

ГЛАВНОЕ РЕЛЕ

SBF-5

4

3

4

1

2

5

6

B47

B21

E24

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

6

3

1

3

1

6 5 4

2

EN(H4DO)(diag)-98

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B134) № 1 (+) — Масса кузова (–):
(B134) № 2 (+) — Масса кузова (–):
(B134) № 9 (+) — Масса кузова (–):
(B134) № 10 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом перед-
него датчика кис-
лорода.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

(B134) № 3 — Масса кузова:
(B134) № 4 — Масса кузова:
(B134) № 5 — Масса кузова:

Сопротивление составля-
ет менее 5 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в со-
единительном разъеме

EN(H4DO)(diag)-99

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F: КДН P0037 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

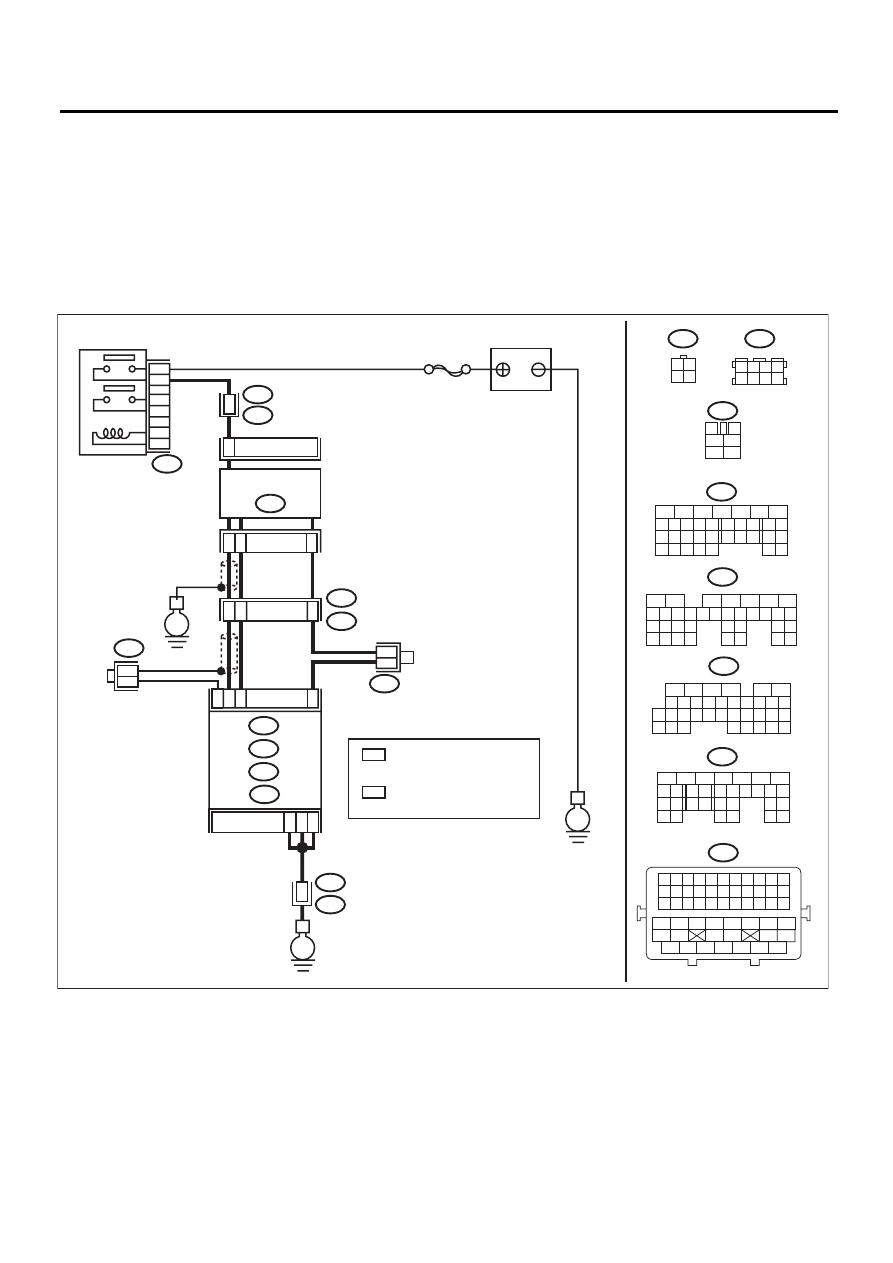

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06182

B47

1

2

3

5

E

E2

B21

2

B83

A4

A5

D31

B135

B136

B

 :

B134

A

 :

C

 :

54

19

B7

C21

B137

D

 :

E

C22

A3

*

1

*

1

B83

3

4

1

2

5

6

B134

B135

B47

E22

B83

B136

B21

E

B21

E2

52

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

E2

B21

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A

 :

B

 :

C

 :

D

 :

: ПРОИЗВОЛЬНЫЕ НОМЕРА
  КЛЕММ ИЗ  3, 4, 7  И 8

: ПРОИЗВОЛЬНЫЕ НОМЕРА
  КЛЕММ ИЗ 1, 2, 5  И 6

*

1

*

2

*

2

*

2

SBF-5

3 4

5 6

1 2

7 8

2

1

4

3

46

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

1

E22

ЗАДНИЙ ДАТЧИК

КИСЛОРОДА

4

3

2
