Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 191

FU(H4DO)-50

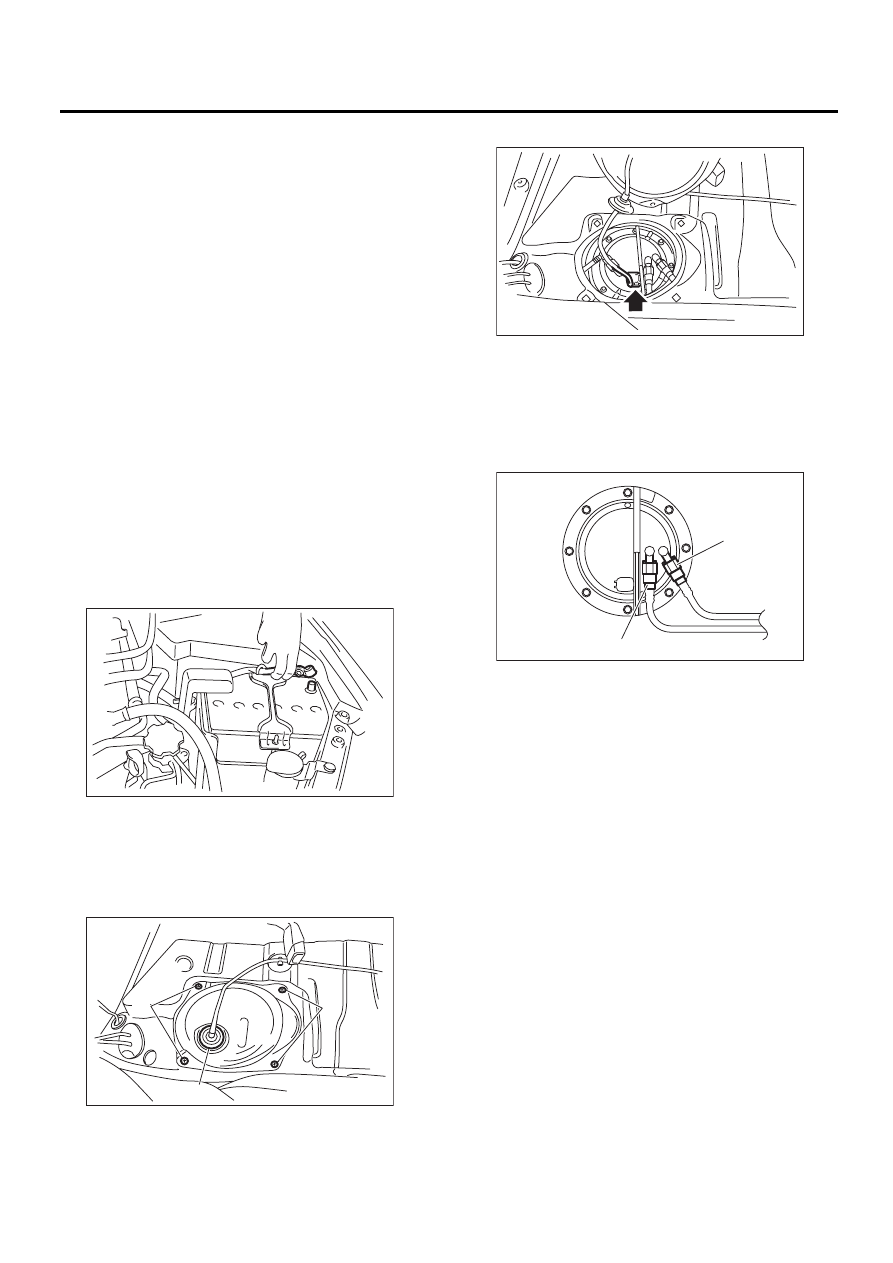

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23.Топливный насос

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, ра-
боту необходимо выполнять после слива
топлива.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Снимите давление в топливной системе.
<См. FU(H4DO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H4DO)-40, СЛИВ
ТОПЛИВА (ПРИ ПОМОЩИ SUBARU SELECT
MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от топливного насоса.

7) Отсоедините быстроразъемный соедини-
тель, затем отсоедините трубку подачи топлива
и трубку струйного насоса. <См. FU(H4DO)-57,
СНЯТИЕ, Магистрали подачи топлива и отвода
паров топлива.>
8) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

9) Снимите узел топливного насоса с топливно-
го бака.

IN-00203

FU-01124

(A)

(B)

(A)

(A) Трубка подачи топлива

(B) Трубка струйного насоса

FU-01125

(A)

(B)

FU-02670

FU(H4DO)-51

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

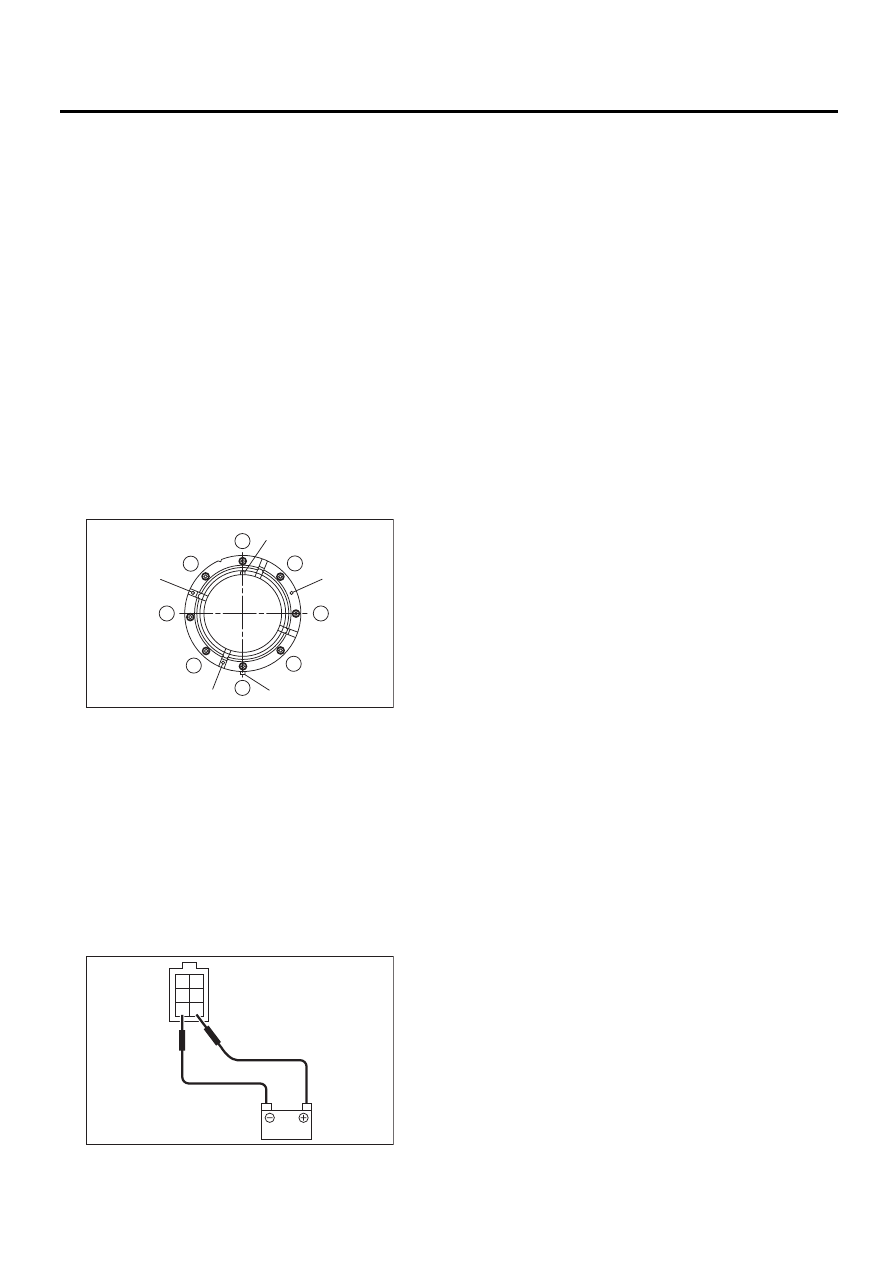

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Производите установку таким образом, что-
бы выступ (A) прокладки был направлен в сто-
рону передней части автомобиля.
• Вставьте выступ (B) прокладки в верхнюю
пластину. (3 места)
• Совместите выступ (C) узла топливного на-
соса с вырезом на верхней пластине.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема топ-
ливного насоса и подайте питание от аккуму-
лятора, чтобы убедиться, что насос работает.

ОСТОРОЖНО:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

FU-02835

1

2

3

4

5

6

7

8

(C)

(B)

(B)

(B)

(A)

2
4
6

1
3
5

FU-01330

FU(H4DO)-52

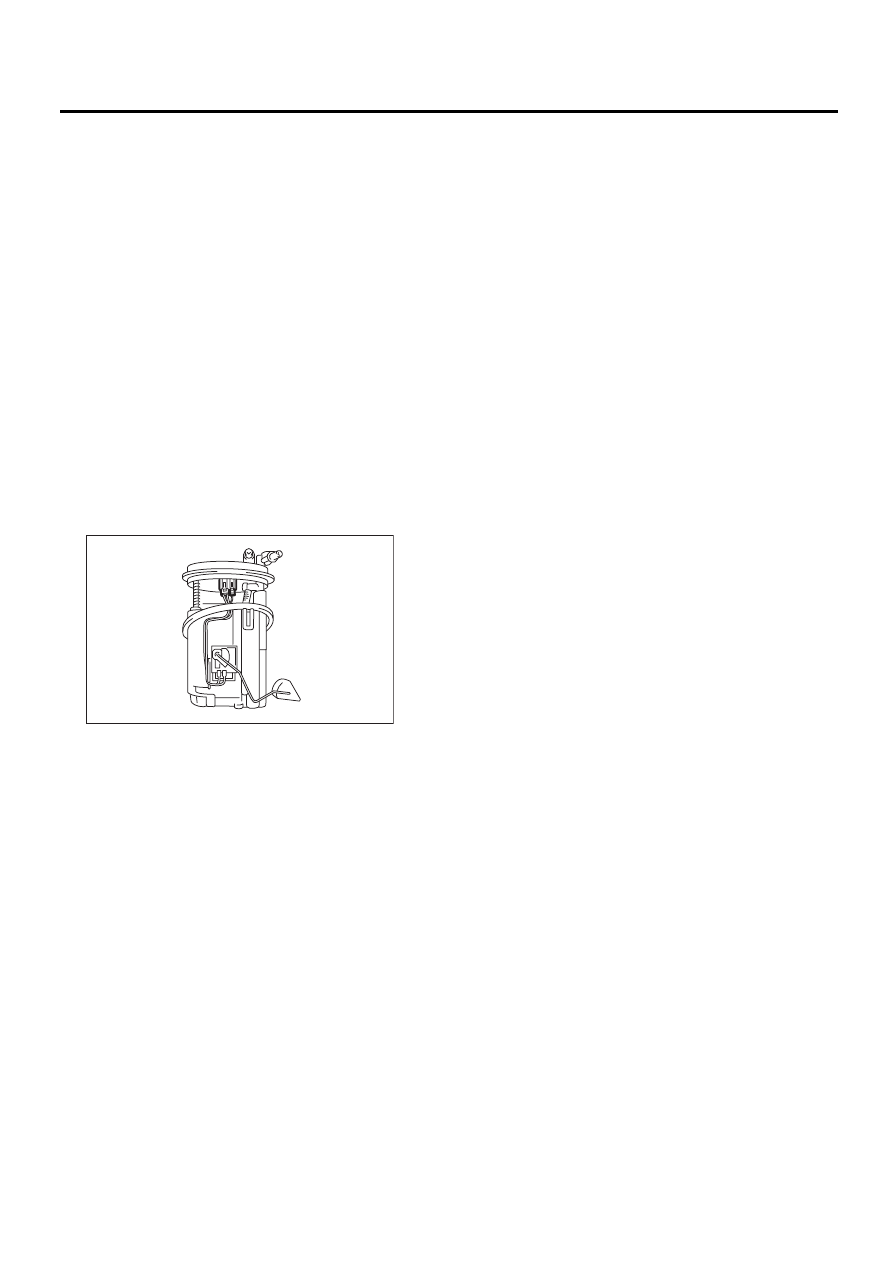

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, ра-
боту необходимо выполнять после слива
топлива.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса. <См.
FU(H4DO)-50, СНЯТИЕ, Топливный насос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Снимите датчик уровня топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-02854

FU(H4DO)-53

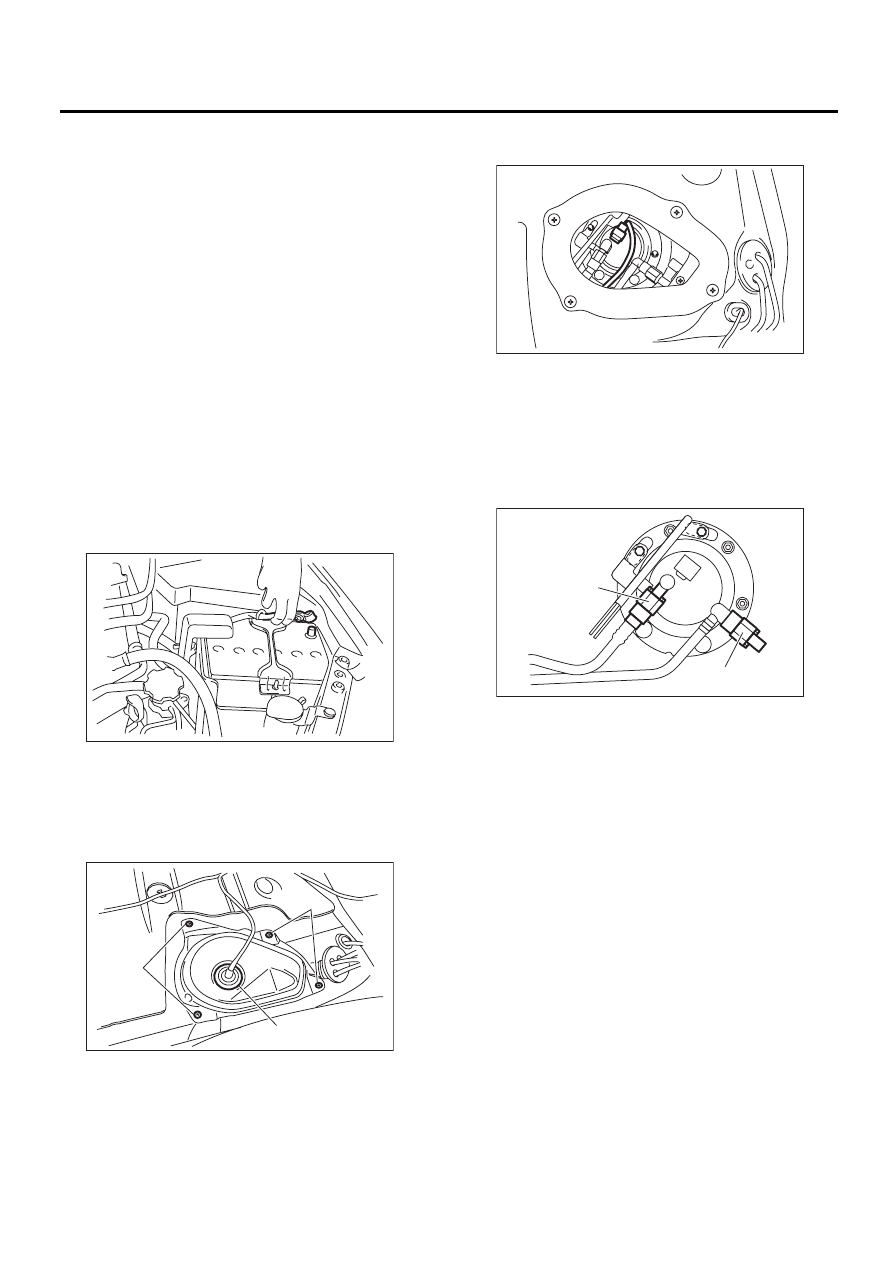

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, ра-
боту необходимо выполнять после слива
топлива.
1) Снимите давление в топливной системе.
<См. FU(H4DO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H4DO)-40, СЛИВ
ТОПЛИВА (ПРИ ПОМОЩИ SUBARU SELECT
MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от вспомогательного
датчика уровня топлива.

7) Отсоедините быстроразъемный соедини-
тель, затем отсоедините трубку подачи топли-
ва и трубку струйного насоса. <См. FU(H4DO)-
57, СНЯТИЕ, Магистрали подачи топлива и от-
вода паров топлива.>
8) Отверните болты, которые крепят вспомога-
тельный датчик уровня топлива к топливному
баку.

9) Снимите вспомогательный датчик уровня
топлива.

IN-00203

FU-01126

(B)

(A)

(A)

(A) Трубка струйного насоса

(B) Трубка подачи топлива

FU-02672

(B)

(A)

FU-02673
