Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 190

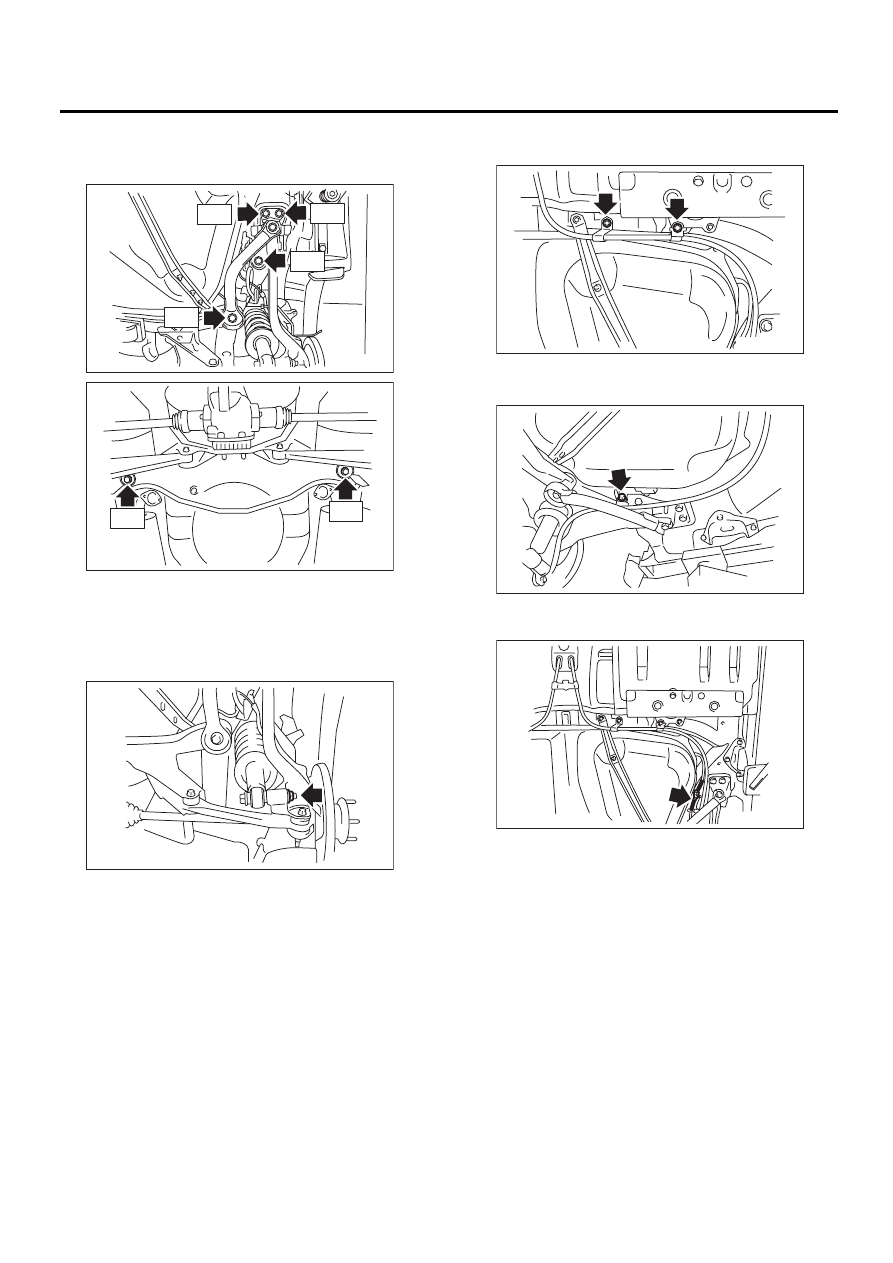

FU(H4DO)-46

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

Момент затяжки:

T1: 125 Нм (12,7 кгс-м, 92,2 фунт-сила фут)
T2: 175 Нм (17,8 кгс-м, 129,1 фунт-сила фут)

(3) Затяните болты, которые крепят задний
амортизатор к рычагу задней подвески.
<См. RS-11, УСТАНОВКА, Задний рычаг.>

Момент затяжки:

62 Нм (6,3 кгс-м, 45,7 фунт-сила фут)

6) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
8) Затяните болты, крепящие хомут троса сто-
яночного тормоза.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

9) Подключите разъем к датчику скорости зад-
него колеса системы ABS.

10) Установите щиток топливного бака и теп-
лозащитный экран.
11) Установите карданный вал. <См. DS-11,
УСТАНОВКА, Карданный вал.>
12) Установите заднюю выхлопную трубу. <См.
EX(H4DO)-6, УСТАНОВКА, Задняя выхлопная
труба.>
13) Опустите автомобиль.
14) Присоедините трос стояночного тормоза к
узлу стояночного тормоза. <См. PB-7, УСТА-
НОВКА, Узел стояночного тормоза (задний
дисковый тормоз).>
15) Установите суппорт заднего тормоза.
16) Затяните болты, которые крепят опорный
кронштейн заднего тормозного шланга.

FU-01150

T1

T1

T1

T1

FU-03101

T2

T2

FU-01132

FU-02895

FU-02896

FU-02894

FU(H4DO)-47

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

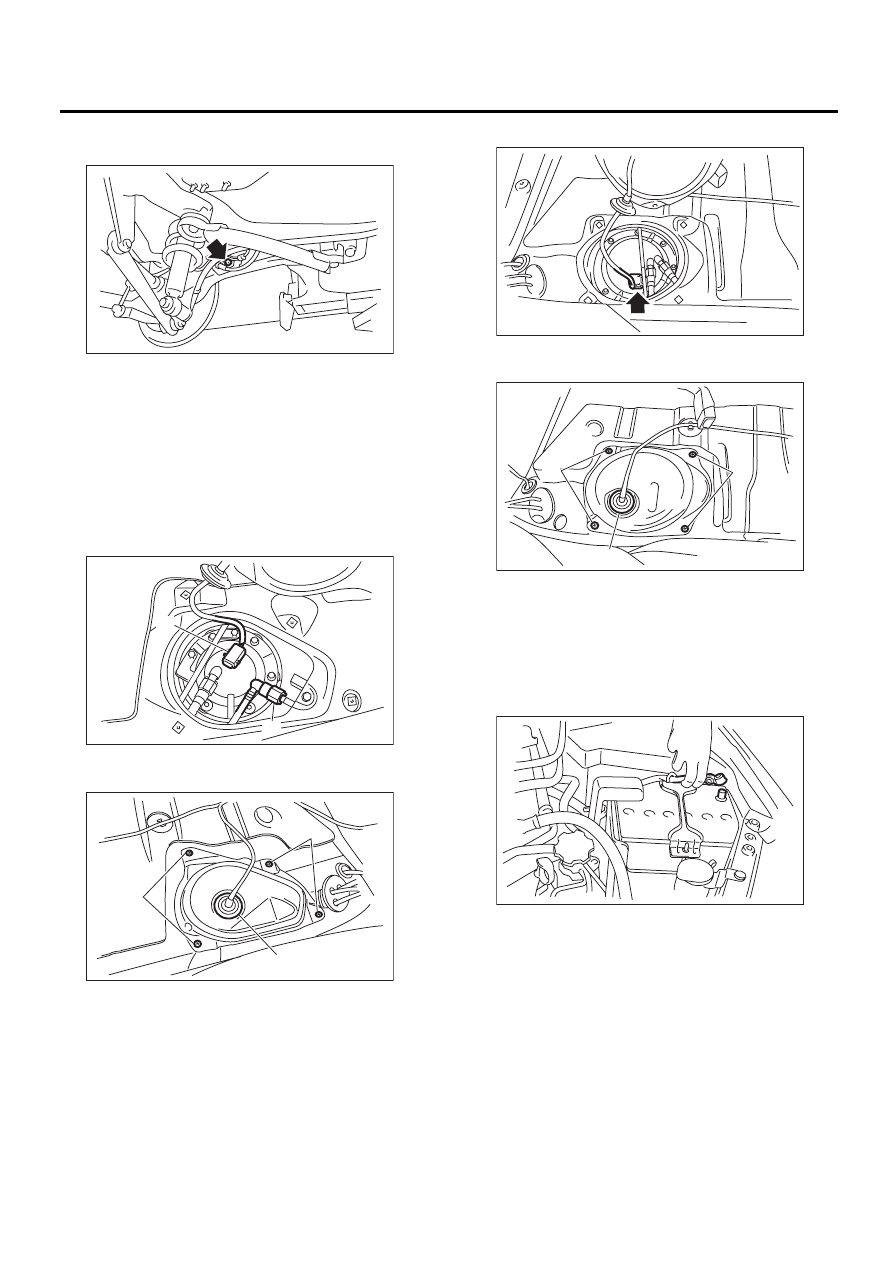

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

17) Опустите автомобиль.
18) Установите задние колеса.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

19) Подключите разъем (А) к вспомогательно-
му датчику уровня топлива.
20) Присоедините быстроразъемный соедини-
тель трубки подачи топлива. <См. FU(H4DO)-
58, УСТАНОВКА, Магистрали подачи топлива и
отвода паров топлива.>

21) Установите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

22) Подключите разъем к топливному насосу.

23) Установите крышку сервисного отверстия
топливного насоса.

24) Установите заднее сиденье.
25) Установите предохранитель топливного на-
соса в главный блок предохранителей.
26) Присоедините провод массы к аккумулятору.

27) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
28) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-17, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Проверьте, не имеются ли на топливном баке
отверстия, трещины либо иные повреждения.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

(A) Болт

(B) Проходная изолирующая втулка

FU-01128

(A)

(B)

FU-02853

FU-01126

(B)

(A)

(A)

(A) Болт

(B) Проходная изолирующая втулка

FU-02852

FU-01124

(A)

(B)

(A)

IN-00203

FU(H4DO)-48

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

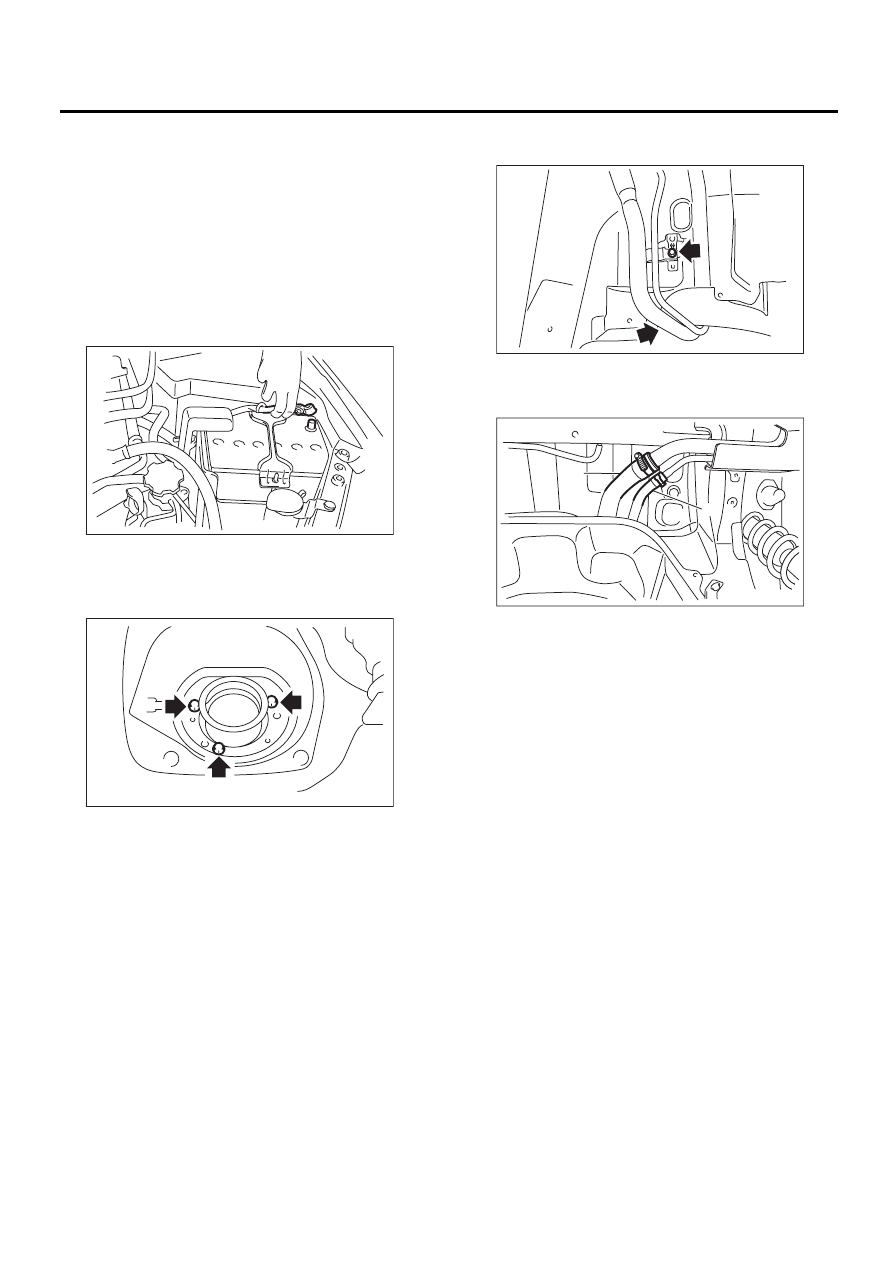

22.Заправочная труба

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Отверните винты, которые крепят проклад-
ку.

5) Снимите правое заднее колесо.
6) Поднимите автомобиль на подъемнике.
7) Слейте топливо из топливного бака. <См.
FU(H4DO)-40, СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ
SUBARU SELECT MONITOR), ПРОЦЕДУРА,
Топливо.>
8) Снимите брызговик. <См. EI-30, СНЯТИЕ,
Брызговик.>
9) Снимите задний подрамник. <См. RS-23,
СНЯТИЕ, Задний подрамник.>

10) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

11) Ослабьте хомут и отсоедините шланг за-
правочной горловины (А) и вентиляционный
шланг(В) от заправочной трубы.

12) Снимите заправочную трубу, выводя ее
под автомобиль.

IN-00203

FU-00095

FU-01139

FU-01136

(A)

(B)

FU(H4DO)-49

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

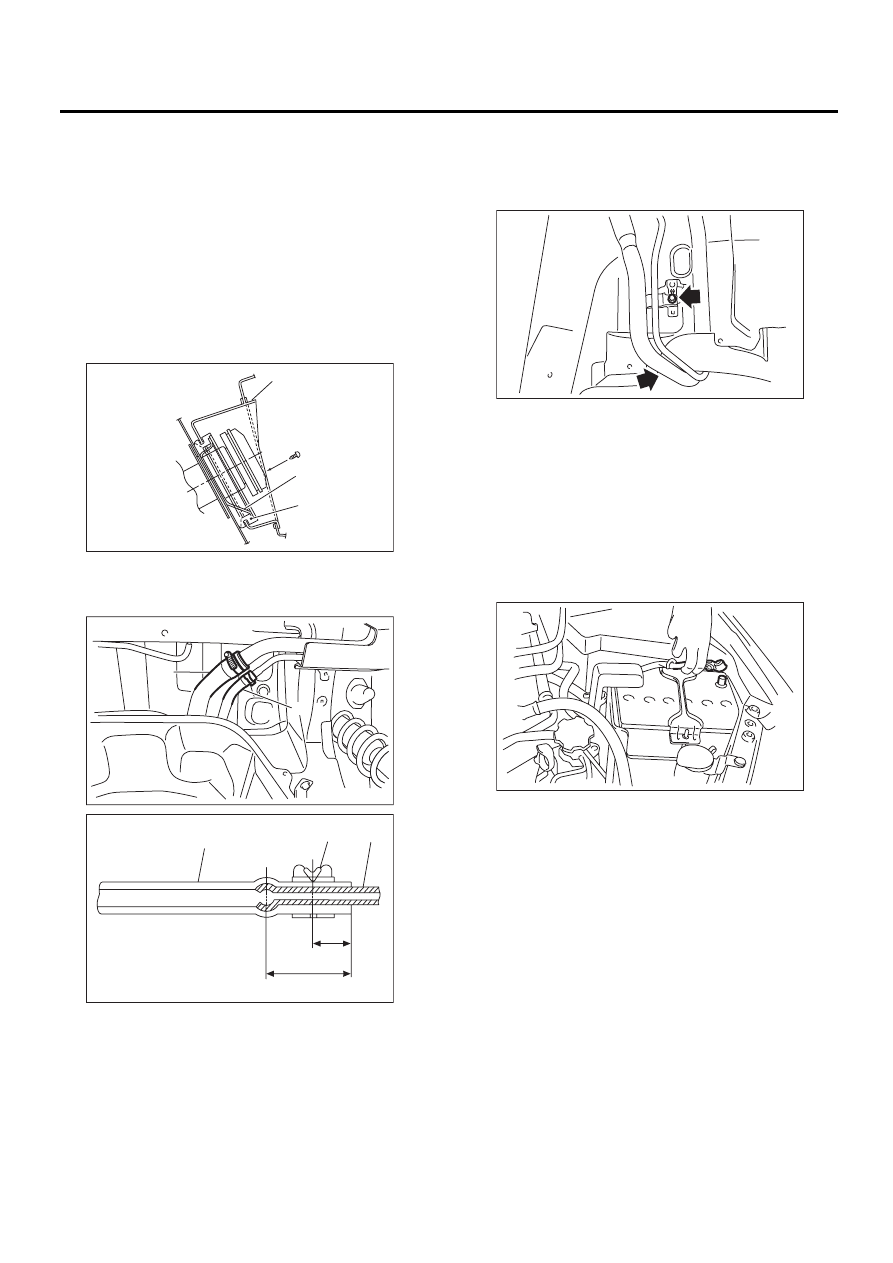

B: УСТАНОВКА

1) Откройте люк заправочной горловины.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Совместите отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, затем затяните хомут.

5) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите задний подрамник. <См. RS-24,
УСТАНОВКА, Задний подрамник.>
7) Установите брызговик. <См. EI-30, УСТА-
НОВКА, Брызговик.>
8) Опустите автомобиль.
9) Установите правое заднее колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

10) Присоедините провод массы к аккумулято-
ру.

11) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
12) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-17, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Проверьте, не имеются ли на топливном баке
отверстия, трещины либо иные повреждения.
2) Убедитесь в отсутствии трещин на топлив-
ном шланге и плотности его присоединения.

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-00103

(A)

(C)

(B)

FU-01136

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-01139

IN-00203
