LAN(diag)-48

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ
КЛЮЧА.
1) Отсоедините разъем соленоида блоки-
ровки ключа.
2) Измерьте внутреннее сопротивление со-
леноида блокировки ключа.

Разъемы и клеммы

(B350) № 1 — № 2:

Сопротивление в диапазо-
не 10 — 15 Ом?

Переходите к ша-
гу 2.

Замените соленоид
блокировки ключа.

2

ПРОВЕРКА ЦЕПИ МАССЫ.
1) Отсоедините разъем соленоида блоки-
ровки ключа.
2) Измерьте сопротивление между разъ-
емом соленоида блокировки ключа и массой
кузова.

Разъемы и клеммы

(B350) № 1 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 3.

Убедитесь в отсутс-
твии короткого замы-
кания и правильной ус-
тановке цепи массы
соленоида блокировки
ключа. При выявлении
неисправности, отре-
монтируйте цепь мас-
сы.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем центрального блока
управления (B280) и разъем соленоида бло-
кировки ключа (B350).
2) Измерьте сопротивление между разъ-
емом центрального блока управления и мас-
сой кузова.

Разъемы и клеммы

(B280) № 5 — Масса кузова:

Сопротивление составляет
1 МОм или более?

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

Устраните короткое
замыкание в жгуте
проводов или замени-
те его на новый.

LAN(diag)-49

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

I:

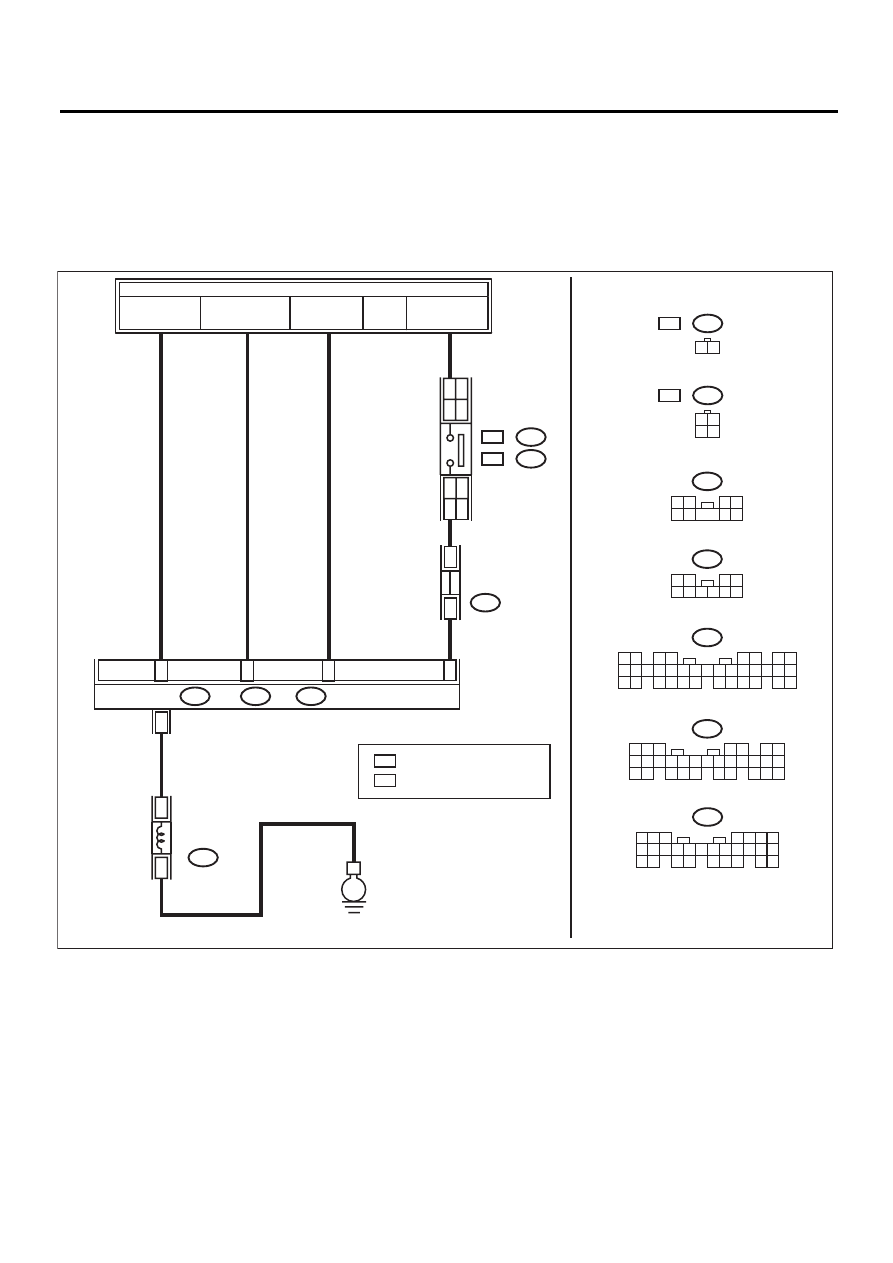

КДН B1106 НЕИСПРАВНОСТЬ ЦЕПИ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на массу в цепи блокировки переключения передач.
ПРИЗНАК НЕИСПРАВНОСТИ:
Режим блокировка переключения передач не отключается или не включается.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B6

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

FB-28

ПРЕДОХРАНИТЕЛЬ

F/B № 31 (ACC)

FB-37

ПРЕДОХРАНИТЕЛЬ

 F/B № 12 (IG)

MB-28

ПРЕДОХРАНИТЕЛЬ

M/B № 34 (B)

FB-3

ПРЕДОХРАНИТЕЛЬ

F/B № 8 (B)

E

9

5

3

4

A24

C23

C1

A1

i84

A:

B280

B:

B281

C:

B159

ЦЕНТРАЛЬНЫЙ БЛОК
УПРАВЛЕНИЯ

B116

СОЛЕНОИД
БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ

БЛОК
ПРЕДОХРА-
НИТЕЛЕЙ
И РЕЛЕ

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

B65

WC

B64

OC

LAN00173

:

:

БЕЗ КРУИЗ-КОНТРОЛЯ

С КРУИЗ-КОНТРОЛЕМ

WC

OC :

:

1 2

3 4

5 6 7 8 9 10

B116

1 2

3 4

9

5 6

7

8

B159

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B280

B:

3 4

1 2

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

A:

i84

1 2

B65

WC

B64

OC :

:

23

WC

OC

12

OC

WC

LAN(diag)-50

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Измерьте сопротивление между разъемом
центрального блока управления и массой кузо-
ва.

Разъемы и клеммы

(B280) № 6 — Масса кузова:

Сопротивление в диапазоне
19 — 26 Ом?

Переходите к ша-
гу 5.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Отсоедините разъем соленоида блокировки
переключения передач.
3) Измерьте сопротивление между разъемом
центрального блока управления и разъемом со-
леноида блокировки переключения передач.

Разъемы и клеммы

(B280) № 6 — (B116) № 3:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 3.

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

3

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ ПЕ-
РЕКЛЮЧЕНИЯ ПЕРЕДАЧ.
1) Отсоедините разъем соленоида блокировки
переключения передач.
2) Измерьте внутреннее сопротивление соле-
ноида блокировки переключения передач.

Разъемы и клеммы

(B116) № 3 — № 4

Сопротивление в диапазоне
19 — 26 Ом?

Переходите к ша-
гу 4.

Замените соле-
ноид блокировки
переключения
передач.

4

ПРОВЕРКА ЦЕПИ МАССЫ.
1) Отсоедините разъем соленоида блокировки
переключения передач.
2) Измерьте сопротивление между разъемом
соленоида блокировки переключения передач
и массой кузова.

Разъемы и клеммы

(B116) № 4 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Временная поте-
ря контакта. Про-
верьте надеж-
ность соединения
каждой клеммы,
при необходимос-
ти устраните не-
исправность.

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Измерьте сопротивление между разъемом
(B280) центрального блока управления и массой
кузова.

Разъемы и клеммы

(B280) № 6 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

LAN(diag)-51

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

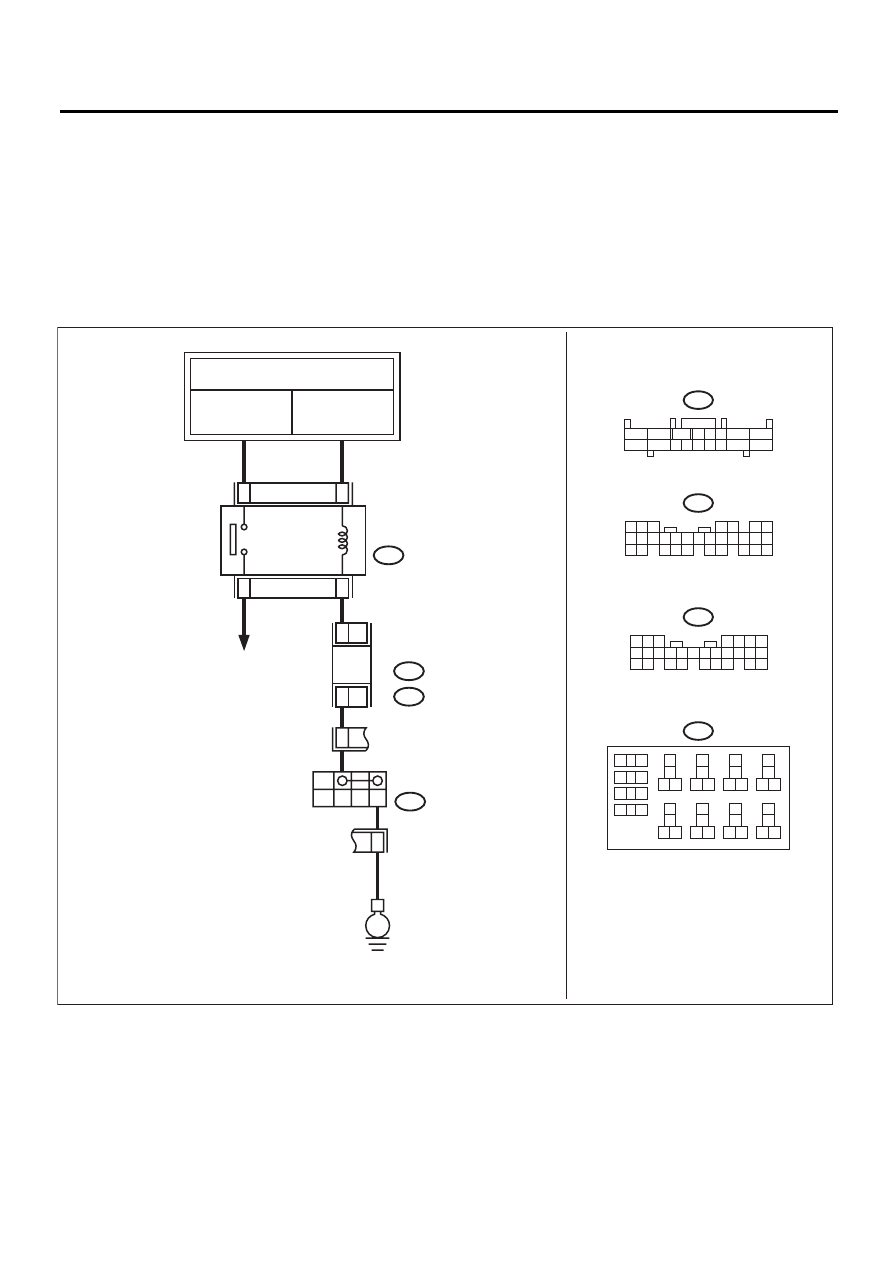

J: КДН B1107 НЕИСПРАВНОСТЬ ЦЕПИ ЗАДНИХ ПРОТИВОТУМАННЫХ

ФОНАРЕЙ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на массу в цепях входного/выходного сигнала задних противотуманных фона-
рей.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Задний противотуманный фонарь не загорается или не выключается.
• Не выключается контрольная лампа на комбинации приборов.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

LAN00310

FB-2

ПРЕДОХРАНИТЕЛЬ

F/B № 1

(B)

FB-1

ПРЕДОХРАНИТЕЛЬ

F/B № 16

(B)

26

28

25

27

B13

C4

ON

OFF

E

12

16

B225

РЕЛЕ ЗАДНИХ
ПРОТИВОТУМАННЫХ
ФОНАРЕЙ

B71

9

10

1

2

3

4

5

6

7

8

11 12

14

15 16

13

18

19 20

17

22

23 24

21

38

39 40

37

34

35 36

33

30

31 32

29

26

27 28

25

B225

2

3

4 5 6

7

1

8

9

10

11 12 13 14 15

16

17

B71

B280

B281

B:

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B280

B:

C:

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ЗАДНИЙ ПРОТИВО-
ТУМАННЫЙ ФОНАРЬ

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ
