LAN(diag)-40

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Снимите предохранитель (№ 7).

Предохранитель перегорел? Замените предохрани-

тель (№ 7). Если заме-
ненный предохрани-
тель так же легко пере-
горает, то устраните
короткое замыкание в
жгуте проводов между
предохранителем (№ 7)
и центральным блоком
управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДИМОСТИ ЖГУТА
ПРОВОДОВ.
1) Отсоедините разъем (B281) от цент-
рального блока управления.
2) Измерьте напряжение между разъемом
центрального блока управления и массой
кузова.

Разъемы и клеммы

(B281) № 2 (+) — Масса кузова (–):

Напряжение составляет 9 —
15 В?

Переходите к шагу 3.

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов меж-
ду центральным
блоком управле-
ния и предохра-
нителем.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Плохой контакт в разъеме
центрального блока управ-
ления?

Устраните неисправ-
ность в контактах разъ-
ема.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ ЦЕНТ-
РАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Считайте КДН.

Отображается ли на дисплее
Subaru Select Monitor тот же
самый КДН?

Замените центральный
блок управления. <См.
SL-71, Центральный
блок управления.>

Временная поте-
ря контакта.

LAN(diag)-41

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

E: КДН B1102 ЦЕПЬ РЕЗЕРВНОГО ПИТАНИЯ НА СЛУЧАЙ

НЕИСПРАВНОСТИ В ЦЕПИ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи резервного питания от аккумулятора.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Может загораться контрольная лампа неисправностей двигателя.
• Не работает система дистанционного управления замками автомобиля, освещение салона и под-
светка выключателя зажигания.
• На комбинации приборов может отображаться сообщение “En IU”. (Кроме моделей с комбинацией
приборов с мультиинформационным дисплеем)

ПРИМЕЧАНИЕ:
Если одновременно отображается КДН B1102, свидетельствующий о неисправности цепи электро-
питания от аккумулятора, то это может сопровождаться отказом всех функций центрального блока
управления.

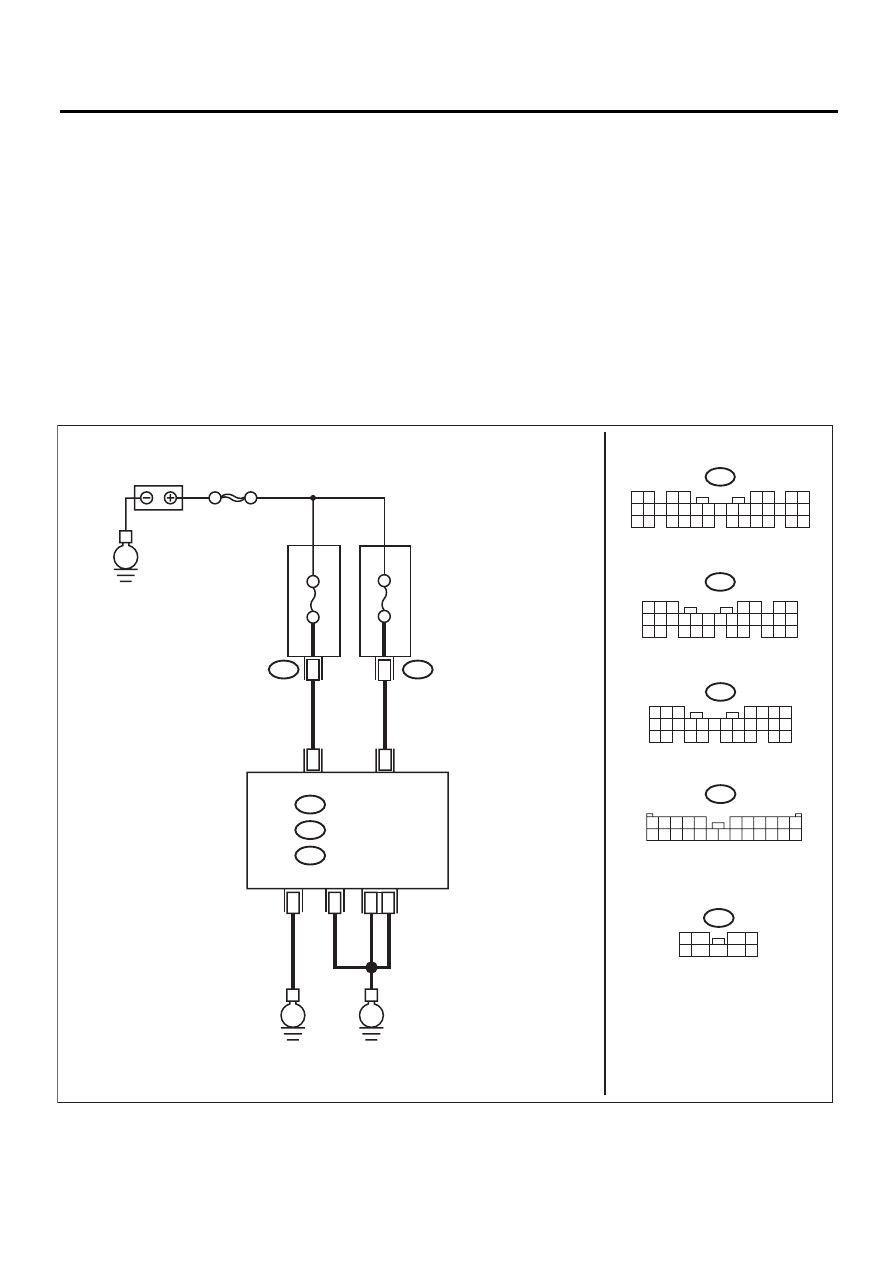

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00325

B7

C2

A21

C9

B22

C8

19

9

i84

B52

B280

B144

B:

A:

B52

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

E

ГЛАВНЫЙ SBF

B281

C:

E

E

B280

B:

B281

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

i84

A:

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

FB-18 No.7

MB-29 No.8

B144

1
5

7

6

2

8

3

4
9

АККУМУЛЯТОР

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

ЦЕПЬ УПР

АВЛЯЮЩЕГ

О



ПИТ

АНИЯ СИСТЕМЫ

ЦЕПЬ РЕЗЕРВНОГ

О

ПИТ

АНИЯ

БЛОК

ПРЕДОХРАНИТЕЛЕЙ

И РЕЛЕ

LAN(diag)-42

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Снимите предохранитель (№ 8).

Предохранитель перегорел? Замените предохрани-

тель (№ 8). Если заме-
ненный предохрани-
тель так же легко пе-
регорает, то устраните
короткое замыкание в
жгуте проводов меж-
ду предохранителем
(№ 8) и центральным
блоком управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДИМОСТИ ЖГУТА
ПРОВОДОВ.
1) Отсоедините разъем (B280) от цент-
рального блока управления.
2) Измерьте напряжение между разъемом
центрального блока управления и массой
кузова.

Разъемы и клеммы

(B280) № 7 (+) — Масса кузова (–):

Напряжение составляет 9 —
15 В?

Переходите к шагу 3.

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов меж-
ду центральным
блоком управле-
ния и предохра-
нителем.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Плохой контакт в разъеме
центрального блока управ-
ления?

Устраните неисправ-
ность в контактах
разъема.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ ЦЕНТ-
РАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Считайте КДН.

Отображается ли на дисплее
Subaru Select Monitor тот же
самый КДН?

Замените централь-
ный блок управления.
<См. SL-71, Централь-
ный блок управления.>

Временная поте-
ря контакта.

LAN(diag)-43

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

F: КДН B1103 НЕИСПРАВНОСТЬ В ЦЕПИ ЭЛЕКТРОПИТАНИЯ СИСТЕМЫ

ЗАЖИГАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи электропитания системы зажигания.
ПРИЗНАК НЕИСПРАВНОСТИ:
Могут иметь место такие симптомы, как включение контрольной лампы обнаружения неисправнос-
тей или отображение сообщения об ошибке в высокоскоростной шине CAN “Er HC”. (Кроме моделей
с комбинацией приборов с мультиинформационным дисплеем)

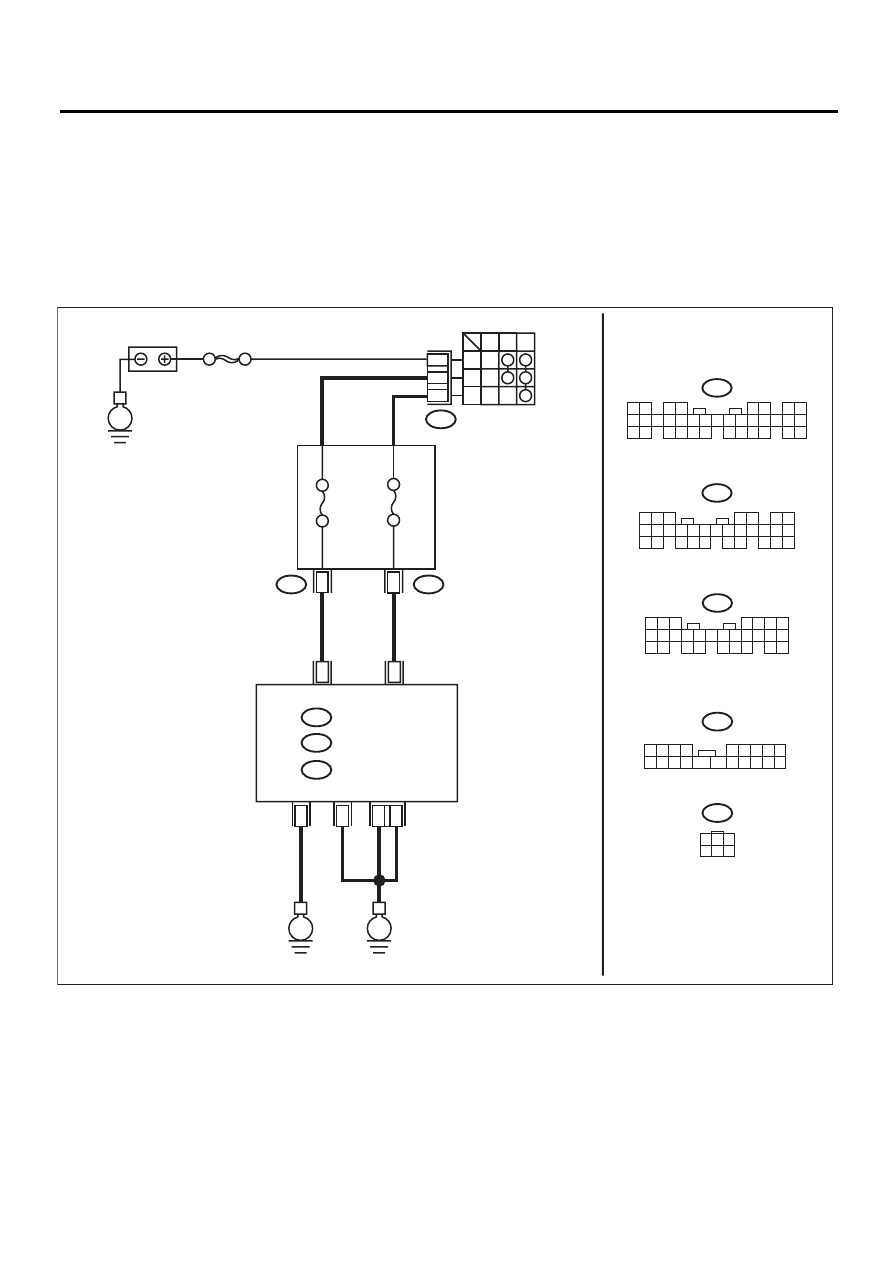

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00326

A1

A24

1

8

B72

3

B

5

1

ACC

ACC

OFF

IG

ON

B280

B:

B281

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

i84

A:

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

1 2 3 4

5 6 7 8 9

10 11 12

19 20

13 14 15 16 17 18

i5

i5

E

ГЛАВНЫЙ SBF

FB-28 No.31

i84

B280

B:

A:

B281

C:

A21

C9

B22

C8

E

E

FB-37 No.12

B72

1

3

4 5 6

2

i5

ЦЕНТРАЛЬНЫЙ БЛОК

АККУМУЛЯТОР

ПРЕДОХРАНИТЕЛЬ

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

ПИТ

АНИЕ

ВСПОМОГ

А

ТЕЛЬНОГ

О

ОБОР

УДОВ

АНИЯ

ПОДА

ЧА НАПРЯЖЕНИЯ

ПИТ

АНИЯ ПРИ ВКЛЮ-

ЧЕНИИ ЗАЖИГ

АНИЯ
