EI-80

Крышка теплозащитного экрана

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

37.Крышка теплозащитного экрана

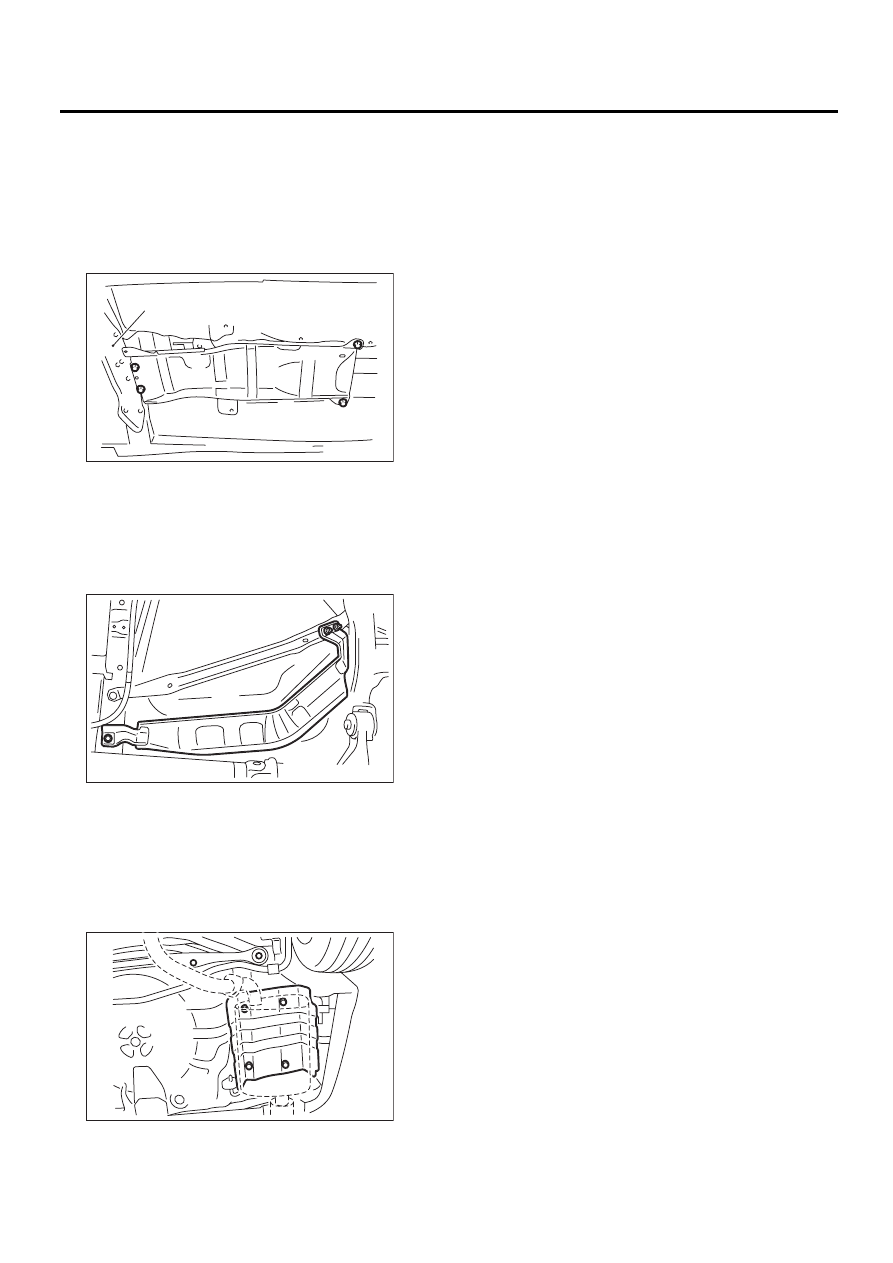

A: СНЯТИЕ

1. ПЕРЕДНЯЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

Чтобы снять переднюю крышку теплозащитно-
го экрана, отверните четыре болта.

2. ЦЕНТРАЛЬНАЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

Отверните гайку и болт и снимите центральную
крышку теплозащитного экрана.

3. ЗАДНЯЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

1) Снимите глушитель. <См. EX(H4SO)-10,
СНЯТИЕ, Глушитель.> <См. EX(H4DOTC)-14,
СНЯТИЕ, Глушитель.>
2) Чтобы снять заднюю крышку теплозащитно-
го экрана, отверните четыре болта.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

(A) Опора трансмиссии

DI-00211

(A)

EI-00679

EI-00680

EI-81

Декоративная накладка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

38.Декоративная накладка

A: УСТАНОВКА

1. БУКВЕННЫЙ ЗНАК

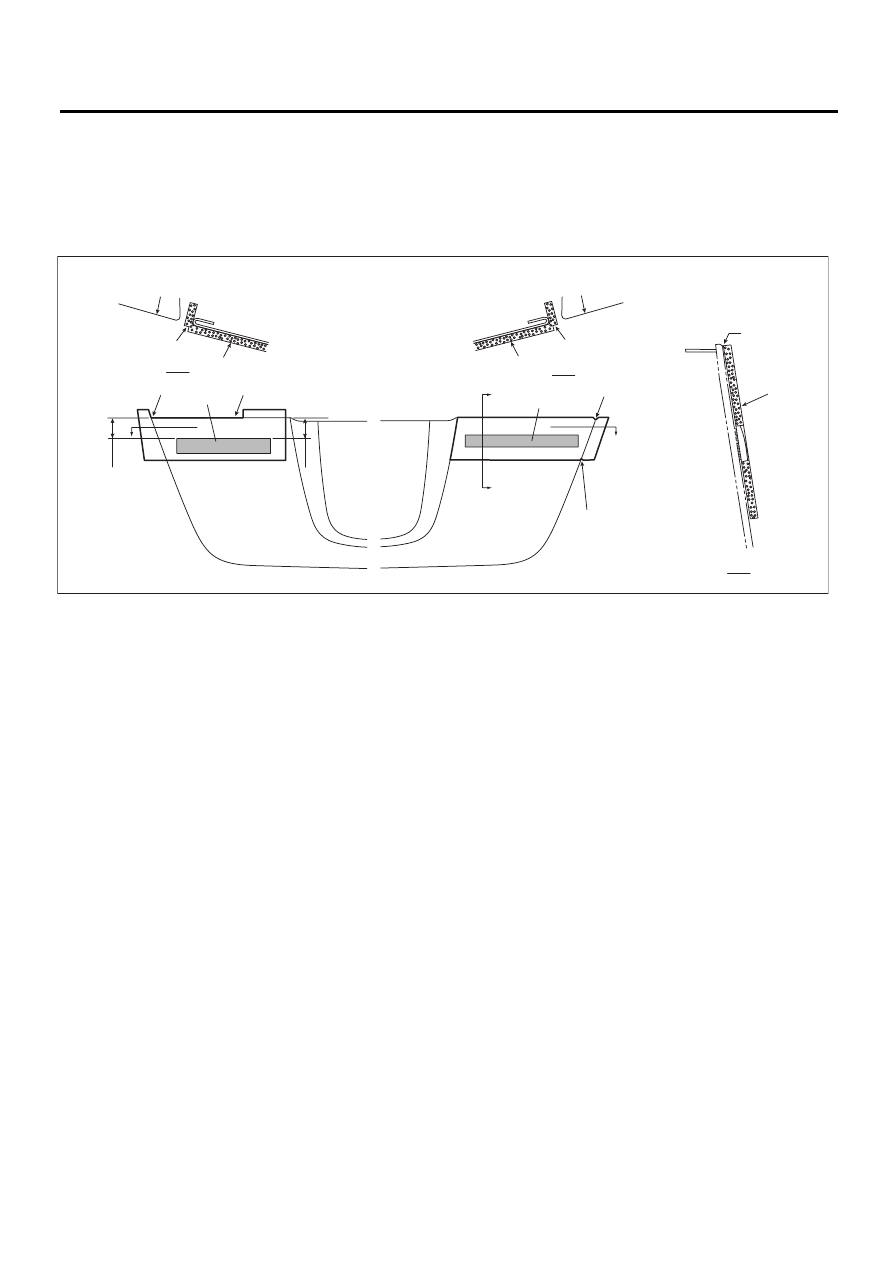

Приклейте буквенный знак в соответствии с приведенными ниже размерами.
• Модель с кузовом Седан

(a)

Нанесите клейкую ленту, сов-
мещая ее угол с концом радиуса
декоративной накладки крыш-
ки багажника.

(c)

Совместите вырез клейкой лен-
ты с кромкой панели.

(е)

33 мм (1,3 дюйма)

(f)

35 мм (1,38 дюйма)

(d)

Нанесите клейкую ленту, сов-
мещая ее вырез с кромкой де-
коративной накладки крышки
багажника.

(b)

Нанесите клейкую ленту, сов-
мещая ее с концом радиуса,
верхней кромкой декоративной
накладки крышки багажника.

(1)

Буквенный знак

(2)

Клейкая лента

(3)

Задний комбинированный фо-
нарь

(2)

(b)

(d)

(d)

C

B

C

C-C

B-B

(1)

(2)

(C)

(3)

A-A

A

(2)

(3)

(1)

(a)

(b)

(e)

(f)

EI-01673

EI-82

Декоративная накладка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

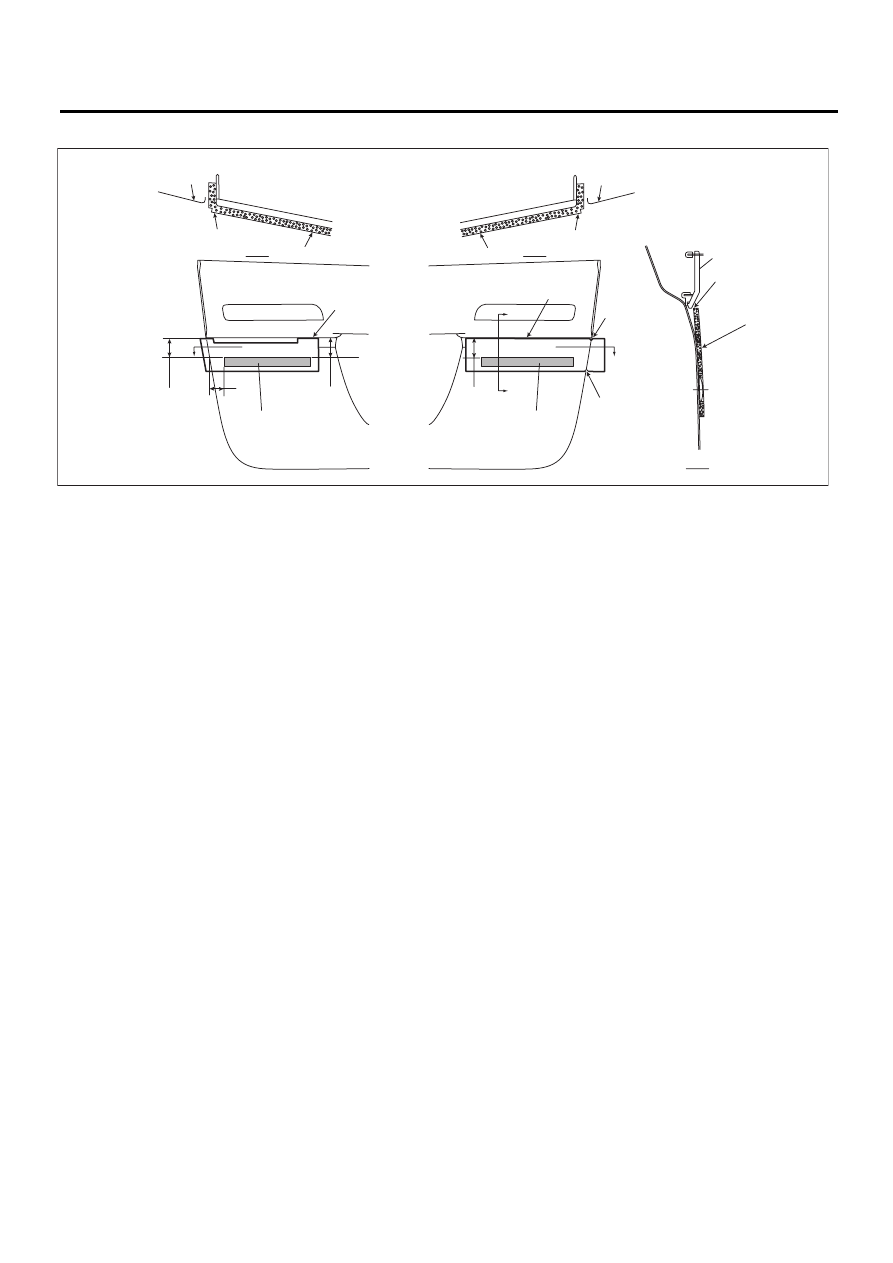

• Модель с кузовом Универсал

(a)

Нанесите клейкую ленту, сов-
мещая ее вырез с кромкой па-
нели дверцы багажного отсека.

(c)

Совместите вырез клейкой лен-
ты с кромкой панели.

(е)

45 мм (1,77 дюйма)

(f)

45,5 мм (1,79 дюйма)

(d)

44,5 мм (1,75 дюйма)

(g)

45,5 мм (1,79 дюйма)

(b)

Нанесите клейкую ленту, сов-
мещая ее с наружной частью
декоративной накладки дверцы
багажного отсека.













(1)

Буквенный знак

(3)

Декоративная накладка двер-
цы багажного отсека

(4)

Задний комбинированный фо-
нарь

(2)

Клейкая

лента





B-B

(2)

(b)

(3)

(a)

(a)

B

B

C

C-C

(1)

(2)

(C)

(4)

(e)

(f)

(d)

(g)

A

A-A

(1)

(2)

(C)

(4)

(b)

(b)

EI-01674
