EI-72

Внутренняя отделка дверцы багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

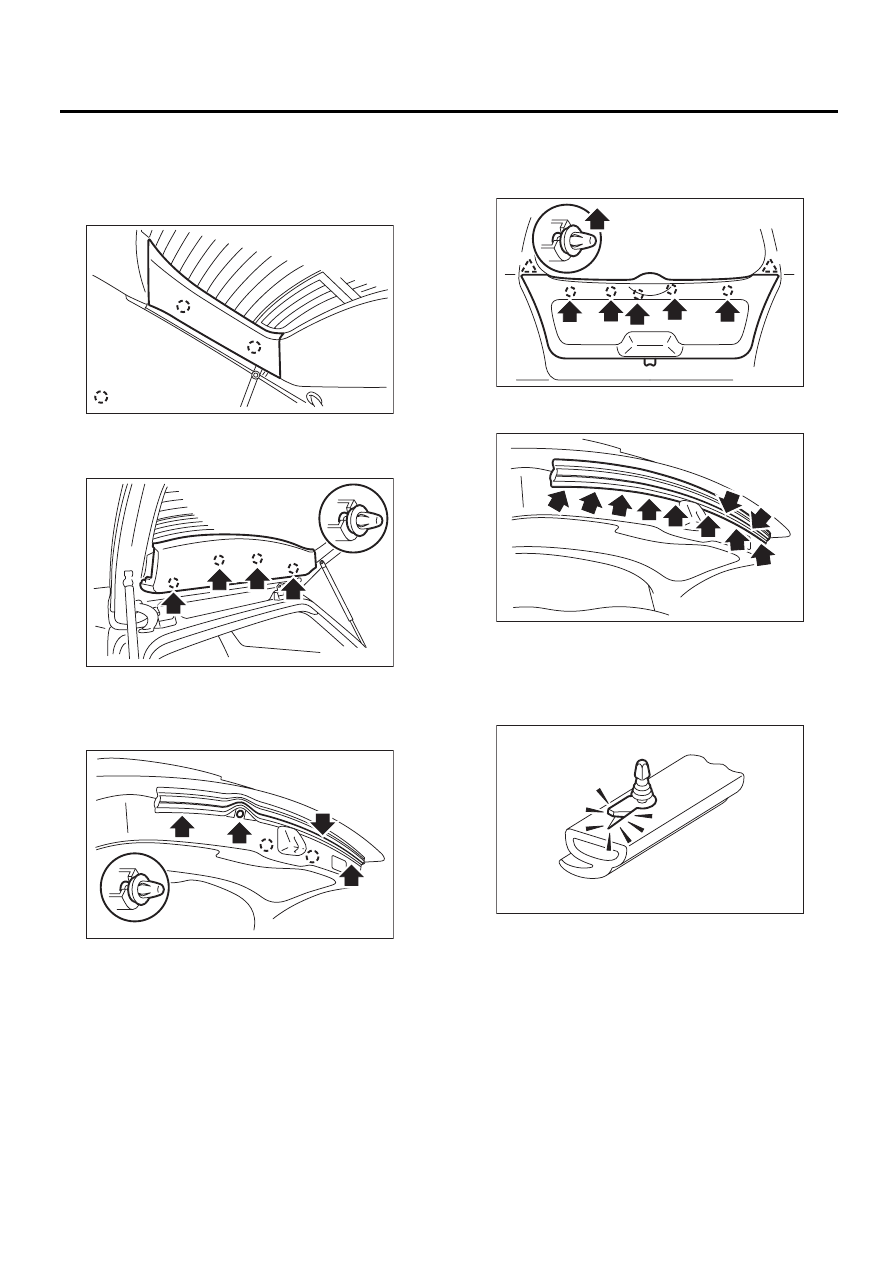

30.Внутренняя отделка дверцы багажного отсека

A: СНЯТИЕ

1) Снимите фиксаторы (A) и снимите внутрен-
нюю отделку стойки дверцы багажного отсека.

2) Снимите фиксаторы, после чего снимите
верхнюю внутреннюю отделку дверцы багаж-
ного отсека.

3) Снимите накладку внутренней ручки и ос-
лабьте внутренний винт.
4) Отверните уплотнитель и снимите фиксато-
ры.

5) Снимите фиксаторы (А) и снимите нижнюю
отделку дверцы багажного отсека.

6) Снимите уплотнитель дверцы багажного от-
сека.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Для снятия обязательно ис-
пользуйте съемник фиксаторов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00670

:(A)

EI-00671

EI-00674

EI-01066

(A)

(A)

EI-00673

EB-00141

EI-73

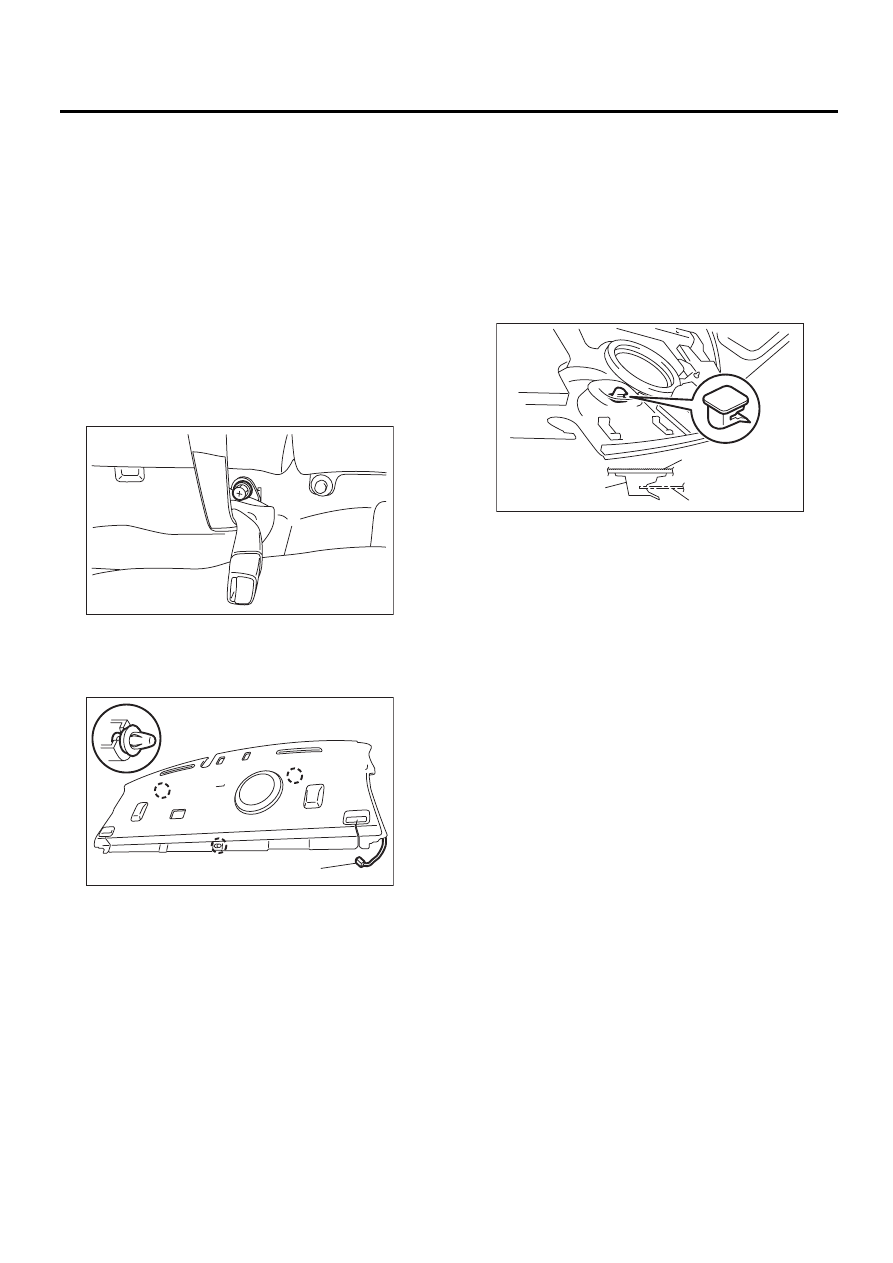

Внутренняя отделка задней полки

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

31.Внутренняя отделка задней полки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней чет-
верти. <См. EI-66, МОДЕЛЬ С КУЗОВОМ СЕ-
ДАН (МОДЕЛЬ С ПОДУШКАМИ-ШТОРКАМИ
БЕЗОПАСНОСТИ), СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
3) Снимите верхний стоп-сигнал. <См. LI-40,
СНЯТИЕ, Верхний стоп-сигнал.>
4) Снимите подушку заднего сиденья. <См. SE-
17, МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ, СНЯ-
ТИЕ, Заднее сиденье.>
5) Отверните болт нижнего узла крепления
ремня безопасности центрального сиденья.

6) Отсоединив разъем (А) жгута проводов вер-
хнего стоп-сигнала и сняв пять фиксаторов,
снимите внутреннюю отделку задней полки,
потянув ее вперед.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Надежно закрепите панель кузова автомобиля
на центральном крюке внутренней отделки за-
дней полки, после чего установите внутрен-
нюю отделку задней полки.

EI-00675

EI-01841

(A)

(1) Крючок

(2) Внутренняя отделка задней полки

(3) Панель кузова автомобиля

EI-00739

(3)

(1)

(2)

EI-74

Внутренняя отделка багажника

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

32.Внутренняя отделка багажника

A: СНЯТИЕ

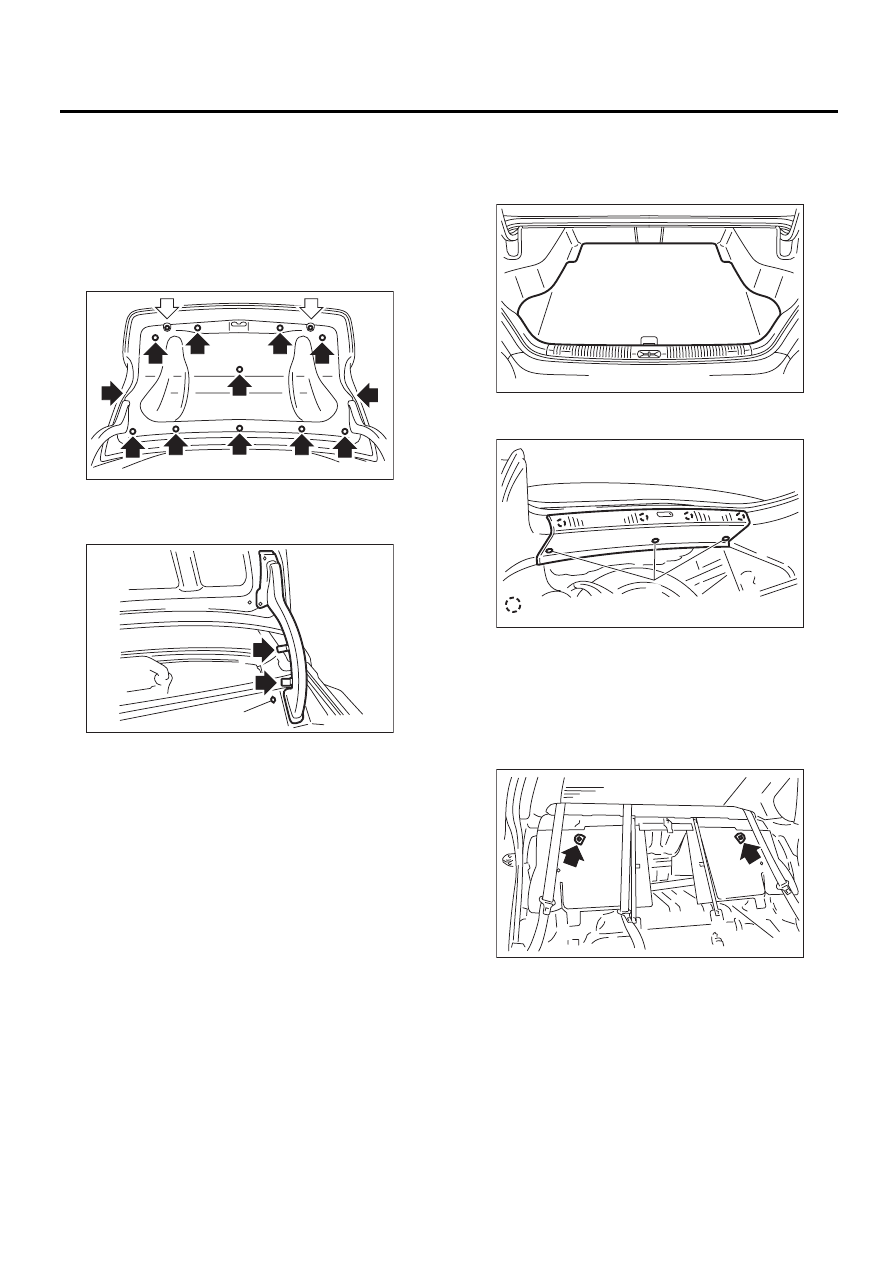

1. ВНУТРЕННЯЯ ОТДЕЛКА КРЫШКИ
БАГАЖНИКА

1) Снимите фиксаторы внутренней отделки и
резиновый упор, затем снимите внутреннюю
отделку крышки багажника.

2) Снимите фиксатор (А) боковой внутренней
отделки багажника, затем снимите крышку ры-
чага крышки багажника.

2. ВНУТРЕННЯЯ ОТДЕЛКА БАГАЖНИКА

1) Снимите коврик багажника.

2) Снимите фиксаторы (А) внутренней отделки
и снимите концевую накладку багажника.

3) Снимите спинку заднего сиденья и снимите
фиксаторы внутренней отделки с передней
стороны боковой внутренней отделки багажни-
ка. <См. SE-17, МОДЕЛЬ С КУЗОВОМ УНИ-
ВЕРСАЛ, СНЯТИЕ, Заднее сиденье.>

EI-00628

EI-00629

(A)

(B) Фиксатор

EI-00623

EI-00624

(A)

:(B)

EI-00625

EI-75

Внутренняя отделка багажника

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

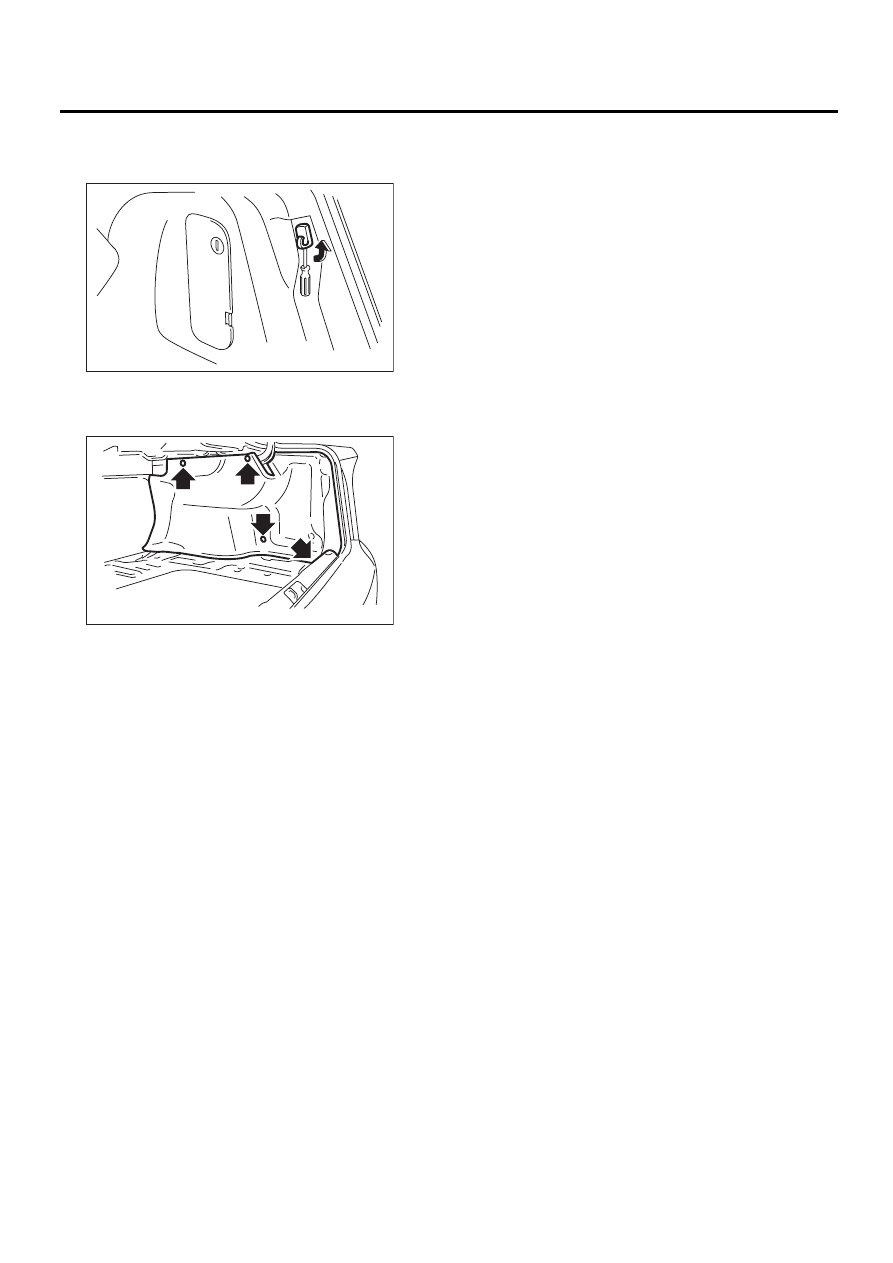

4) Вставьте плоскую отвертку с нижней сторо-
ны крючка багажника, затем снимите крючок
багажника, повернув его на 90°.

5) Снимите фиксаторы внутренней отделки,
затем снимите боковую внутреннюю отделку
багажника.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00841

EI-00626
