Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 110
SC(H4SO)-12
Стартер
СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

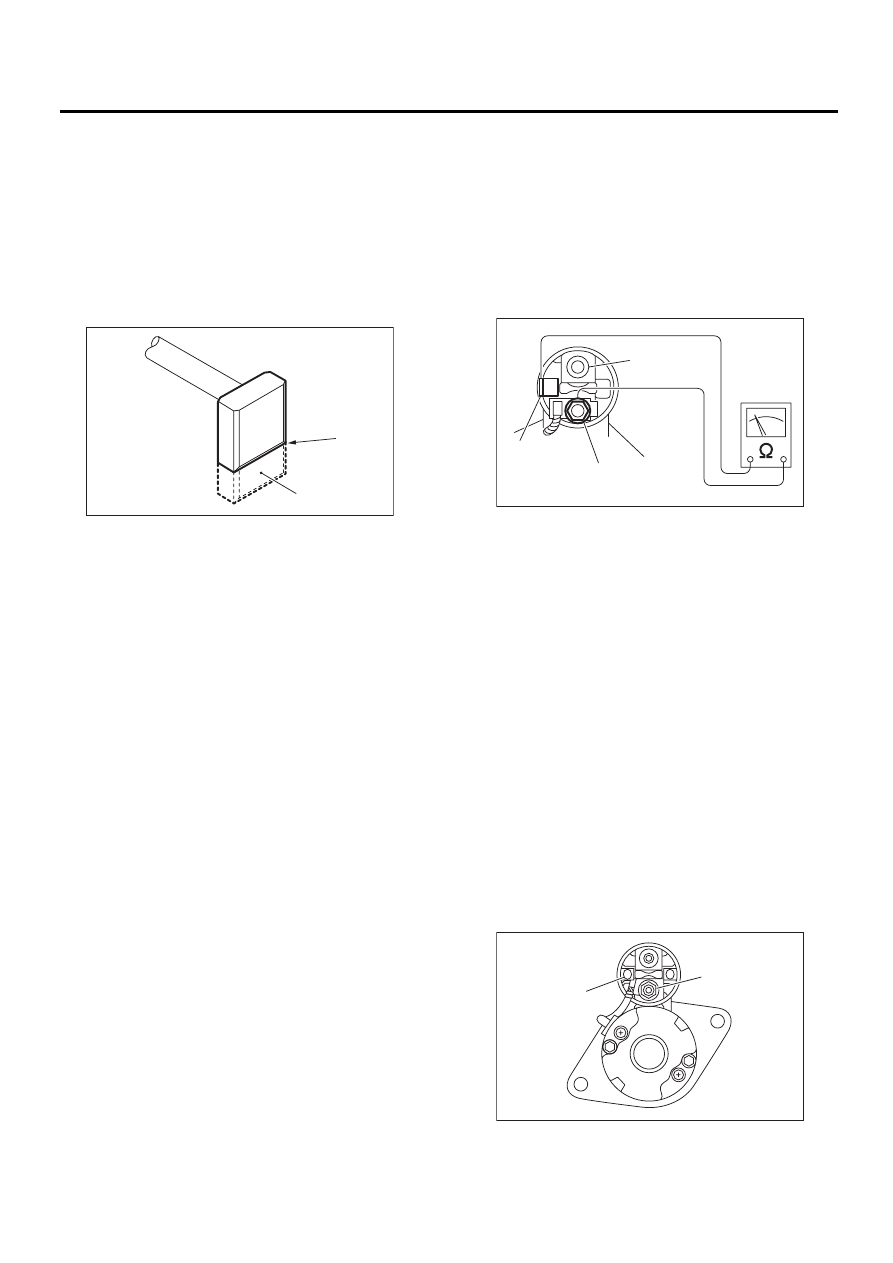

4. ЩЕТКА И ДЕРЖАТЕЛЬ ЩЕТОК
1) Длина щетки
Измерьте длину щетки. При превышении норма-
тивного предела, замените ее. Замените в слу-
чае аномального износа или наличия трещин.
Длина щетки:
Номинальное значение
12,3 мм (0,484 дюйма)
Нормативный предел
7,0 мм (0,276 дюйма)
2) Движение щетки
Проверьте, плавно ли движется щетка в де-
ржателе щеток.
3) Усилие пружины щетки
Измерьте усилие пружины щетки при помощи
динамометра. Замените держатель щеток, ес-
ли оно ниже нормативного предела.
Усилие пружины щетки:
Номинальное значение
15,9 — 19,5 Н (1,62 — 1,99 кгс,
3,57 — 4,38 фунт-силы) (для новой детали)
Нормативный предел
2,5 Н (0,25 кгс, 0,56 фунт-силы)
5. УЗЕЛ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ
При помощи тестера цепей (установленного на
измерение сопротивления), проверьте, имеется
ли проводимость между клеммами S и M, а так-
же между клеммой S и массой. Также убедитесь,
что между клеммами М и В проводимости нет.
Клемма / Сопротивление:
S — M/1 Ом или менее
S — Масса/1 Ом или менее
M — B/1 МОм или более

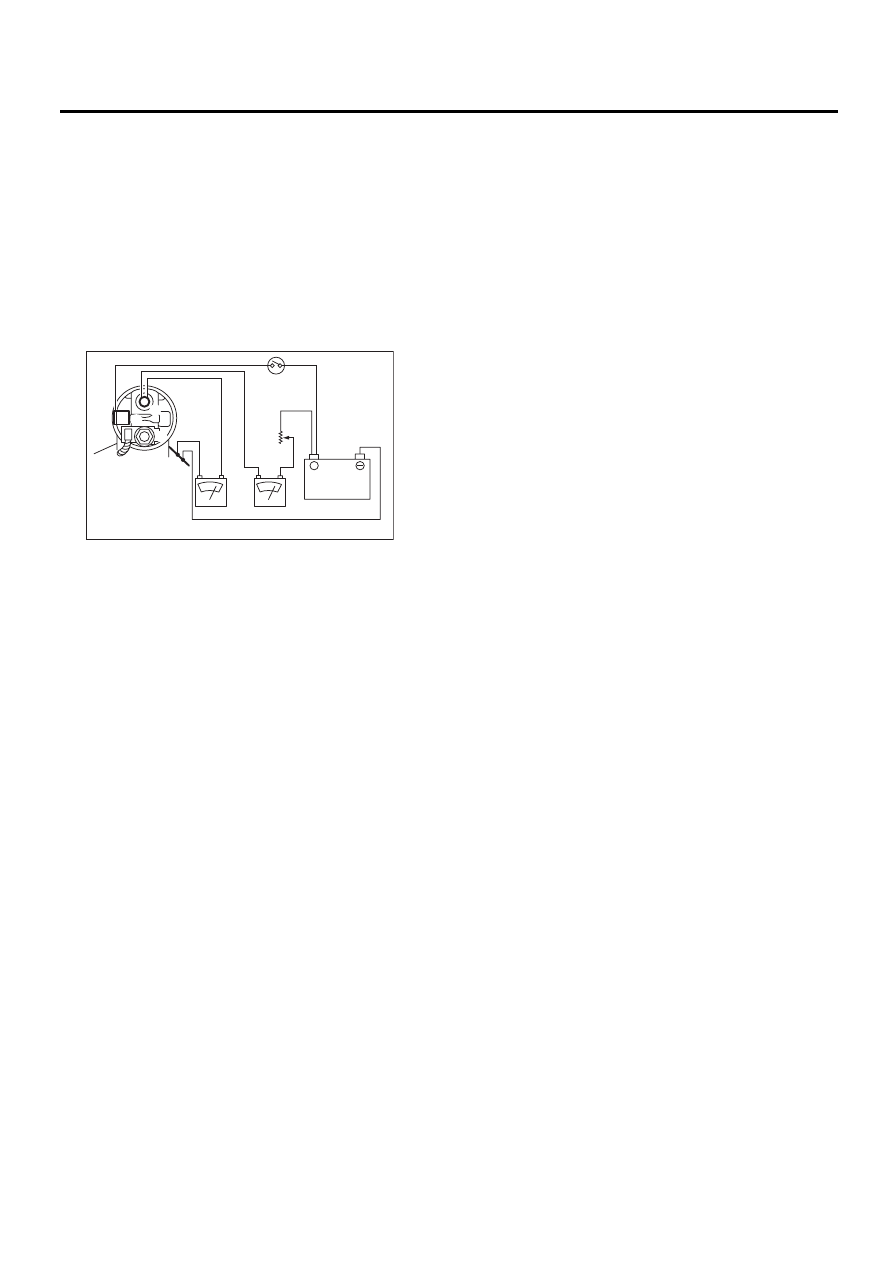

6. РАБОТА УЗЛА ЭЛЕКТРОМАГНИТНОГО
РЕЛЕ
1) При помощи провода соедините клемму S
узла электромагнитного реле с положительной
клеммой аккумулятора, а корпус стартера – с
клеммой массы аккумулятора. Шестерня долж-
на переместиться на конец вала.
ПРИМЕЧАНИЕ:
При смещении шестерни на конец вала, двига-
тель стартера может иногда вращаться, пос-
кольку ток через катушку протекает к элект-
родвигателю. Это не является проблемой.
2) Отсоедините разъем от клеммы M. Затем,
при помощи провода соедините положительную
клемму аккумулятора с клеммой М, а клемму
массы аккумулятора – с корпусом стартера. При
этой проверке, шестерня должна вернуться в
свое изначальное положение, даже если она
была выдвинута при помощи отвертки.
(A) Линия нормативного предела
(B) Щетка
(A)
(B)
SC-00102
(A) Клемма S
(B) Клемма М
(C) Клемма B
(A) Клемма S
(B) Клемма М
SC-00181
(A)
(B)
(C)
SC-00175
(A)
(B)
