SC(H4SO)-4

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

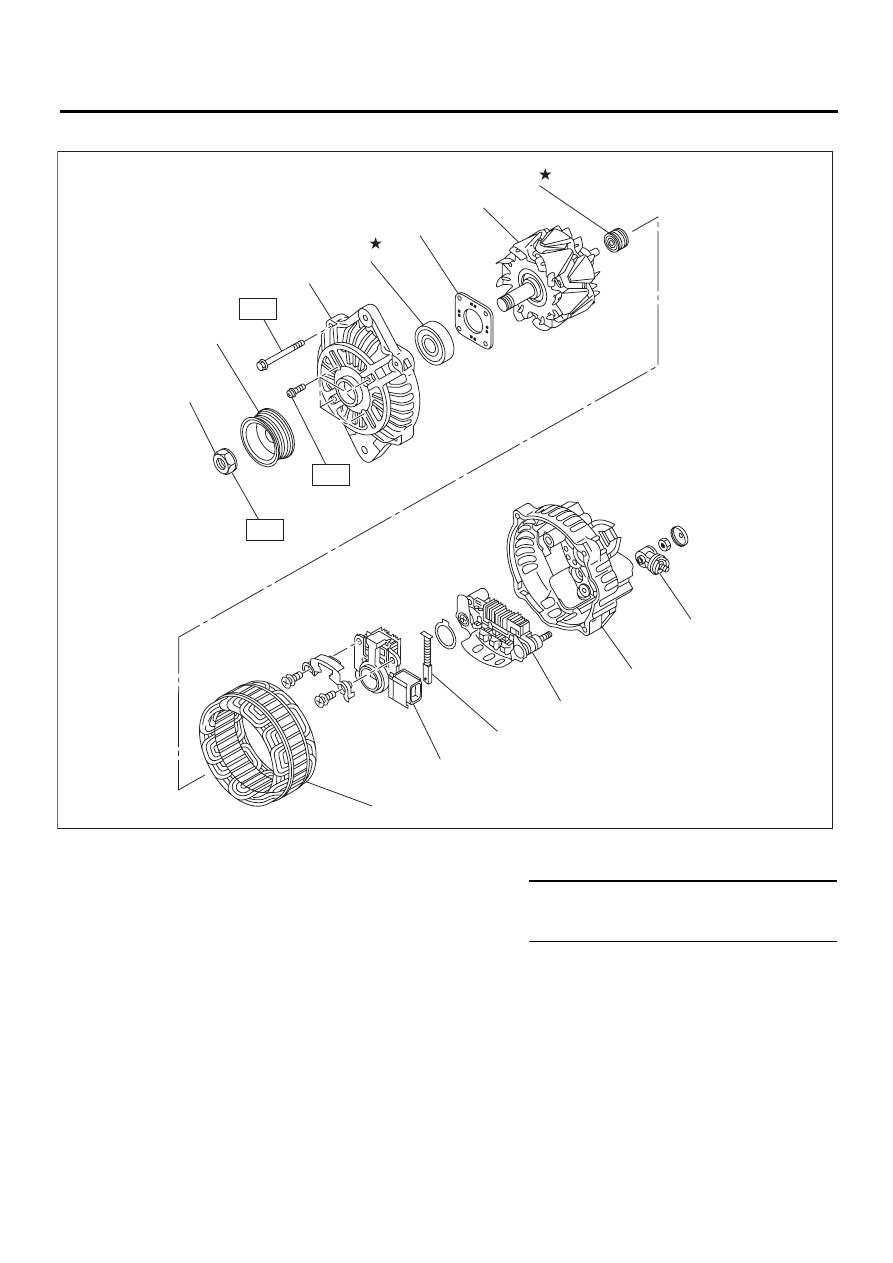

2. ГЕНЕРАТОР

(1)

Гайка шкива

(7)

Подшипник

(13)

Клемма

(2)

Шкив

(8)

Обмотка статора





(3)

Передняя крышка

(9)

Микросхема регулятора и щетка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4)

Шарикоподшипник

(10) Щетка

T1: 4,7 (0,48, 3,5)

(5)

Держатель подшипника

(11) Выпрямитель

T2: 108 (11,0, 79,8)

(6)

Ротор

(12) Задняя крышка





(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

T1

T1

T2

SC-00163

SC(H4SO)-5

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

SC(H4SO)-6

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

2. Стартер

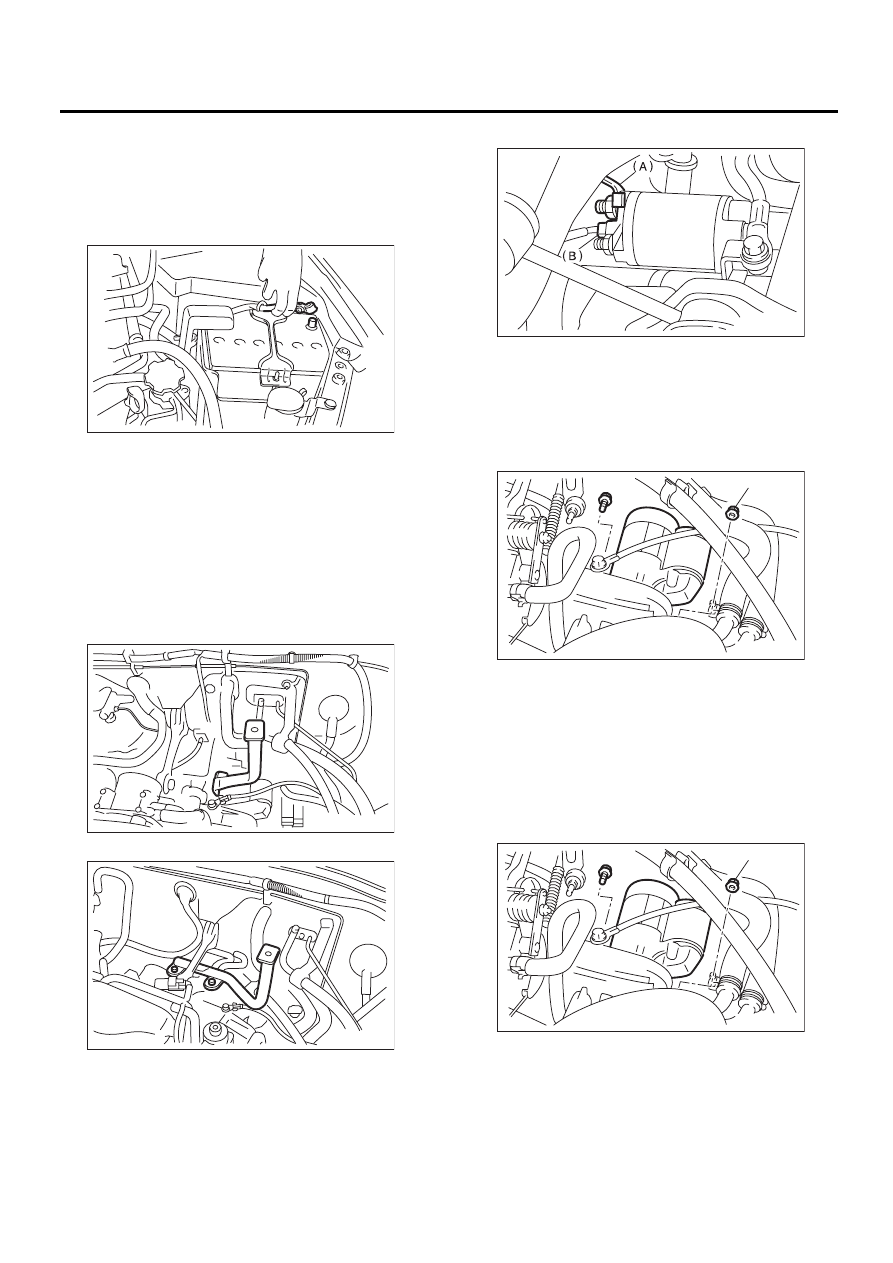

A: СНЯТИЕ

1) Снимите крышку коллектора. (Модели с тур-
бонаддувом и модель 3.0 L)
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборную камеру. (Модель
без турбонаддува) <См. IN(H4SO)-7, СНЯТИЕ,
Воздухозаборная камера.> <См. IN(H6DO)-7,
СНЯТИЕ, Воздухозаборная камера.>
4) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом) <См. IN(H4DOTC)-12,
СНЯТИЕ, Промежуточный охладитель.>
5) Снимите левую стойку воздухозаборной ка-
меры (модель 2.0 L и модель 2.5 L без турбо-
наддува)
• Модель MT

• Модель AT

6) Отсоедините разъем и клемму от стартера.

7) Снимите стартер с трансмиссии.

ПРИМЕЧАНИЕ:
Для модели МТ в месте (А) используется болт.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Для модели МТ в положении (А) используется
болт.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

IN-00203

SC-00176

SC-00177

(A) Клемма

(B) Разъем

SC-00006

SC-00184

(A)

SC-00184

(A)

SC(H4SO)-7

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

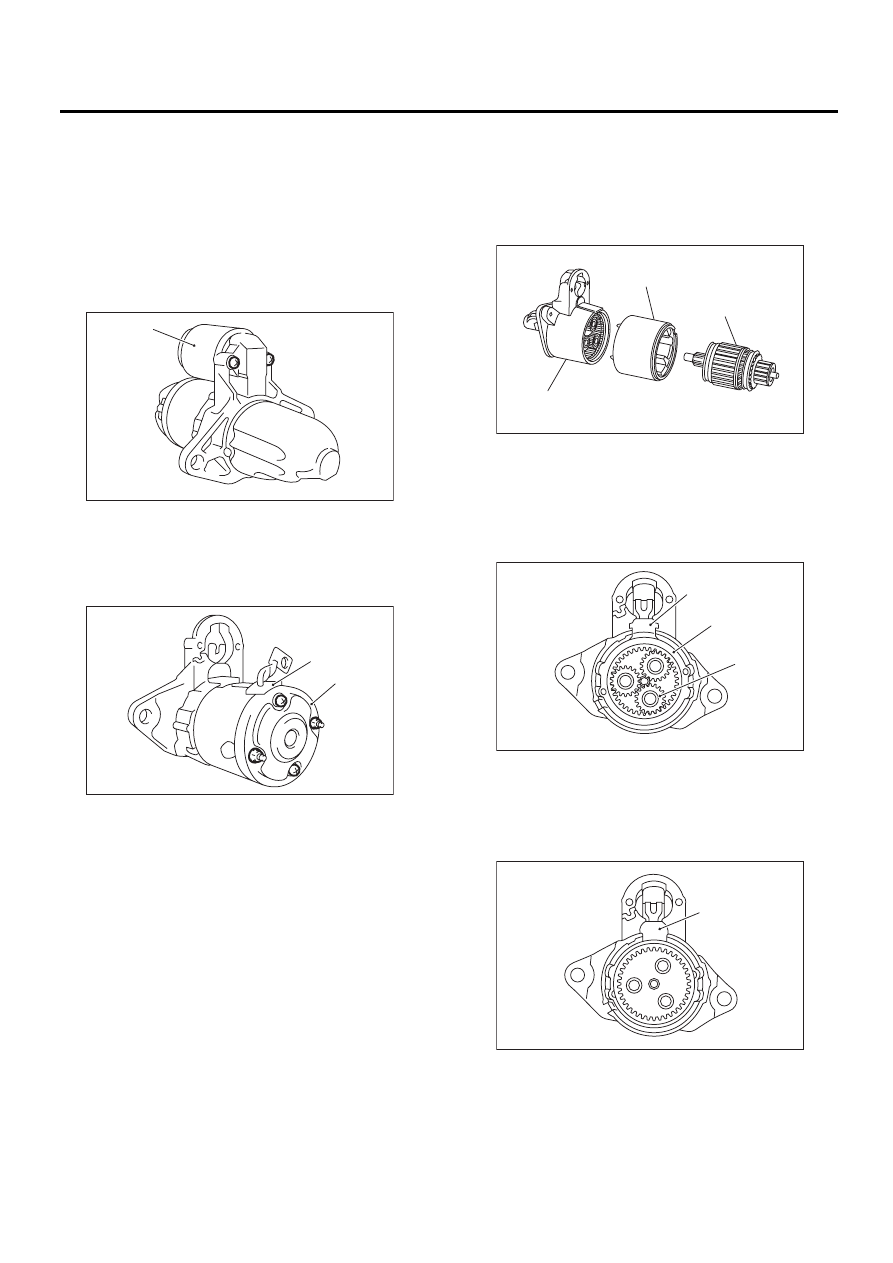

C: РАЗБОРКА

1. УЗЕЛ СТАРТЕРА

1) Отверните гайки, крепящие клемму M узла
электромагнитного реле, затем отсоедините
разъем.
2) Отверните болты, крепящие узел электро-
магнитного реле, затем снимите узел выключа-
теля, плунжер и пружину плунжера в сборе со
стартера.

3) Отверните сквозные болты с обеих сторон, а
также винты держателя щеток, снимите узел
держателя щеток и заднюю крышку.

4) Снимите узел ярма и якорь с переднего
кронштейна.

ПРИМЕЧАНИЕ:
Перед снятием узла ярма, нанесите на узел яр-
ма и передний кронштейн метки для выравни-
вания.

5) Снимите прокладку А, шестерни планетар-
ной передачи и прокладку B.

6) Снимите пластину.

(A) Узел электромагнитного реле

(A) Узел держателя щеток

(B) Задняя крышка

SC-00060

(A)

SC-00062

(A)

(B)

(A) Якорь

(B) Узел ярма

(C) Передний кронштейн

(A) Прокладка А

(B) Шестерня планетарной передачи

(C) Прокладка В

(A) Пластина

SC-00063

(A)

(B)

(C)

SC-00064

(A)

(C)

(B)

SC-00065

(A)
