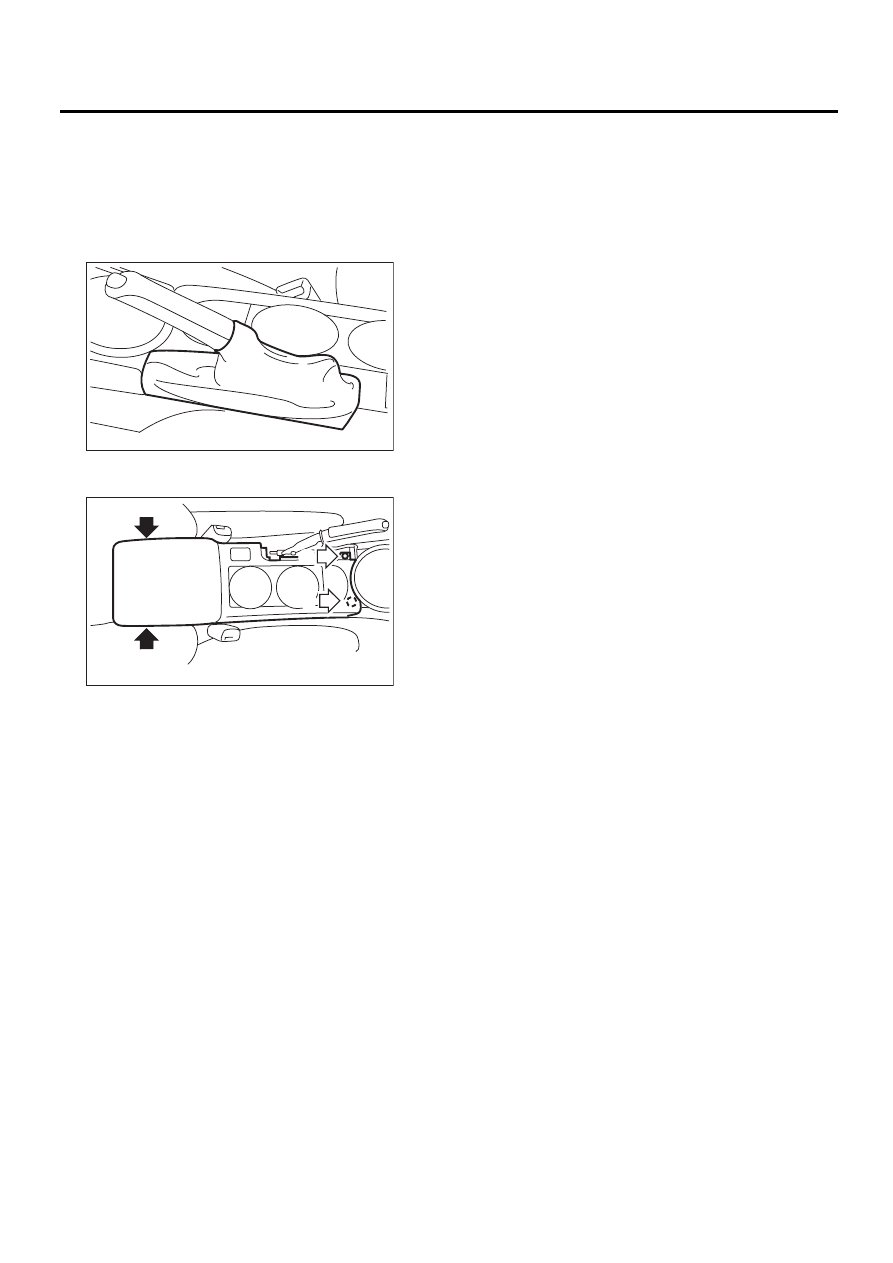

EI-56

Ящик консоли

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

21.Ящик консоли

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите кольцевой индикатор. (Модель AT)
3) Снимите пыльник рычага стояночного тор-
моза.

4) Снимите болты (А) и фиксаторы (В) с обеих
сторон.

5) Отсоедините разъем и снимите ящик консо-
ли.

ПРИМЕЧАНИЕ:
В модели с кондиционером воздуха для пасса-
жиров задних сидений снимите задний возду-
ховод системы вентиляции, а затем снимите
ящик консоли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01609

EI-01610

(A)

(A)

(B)

(B)

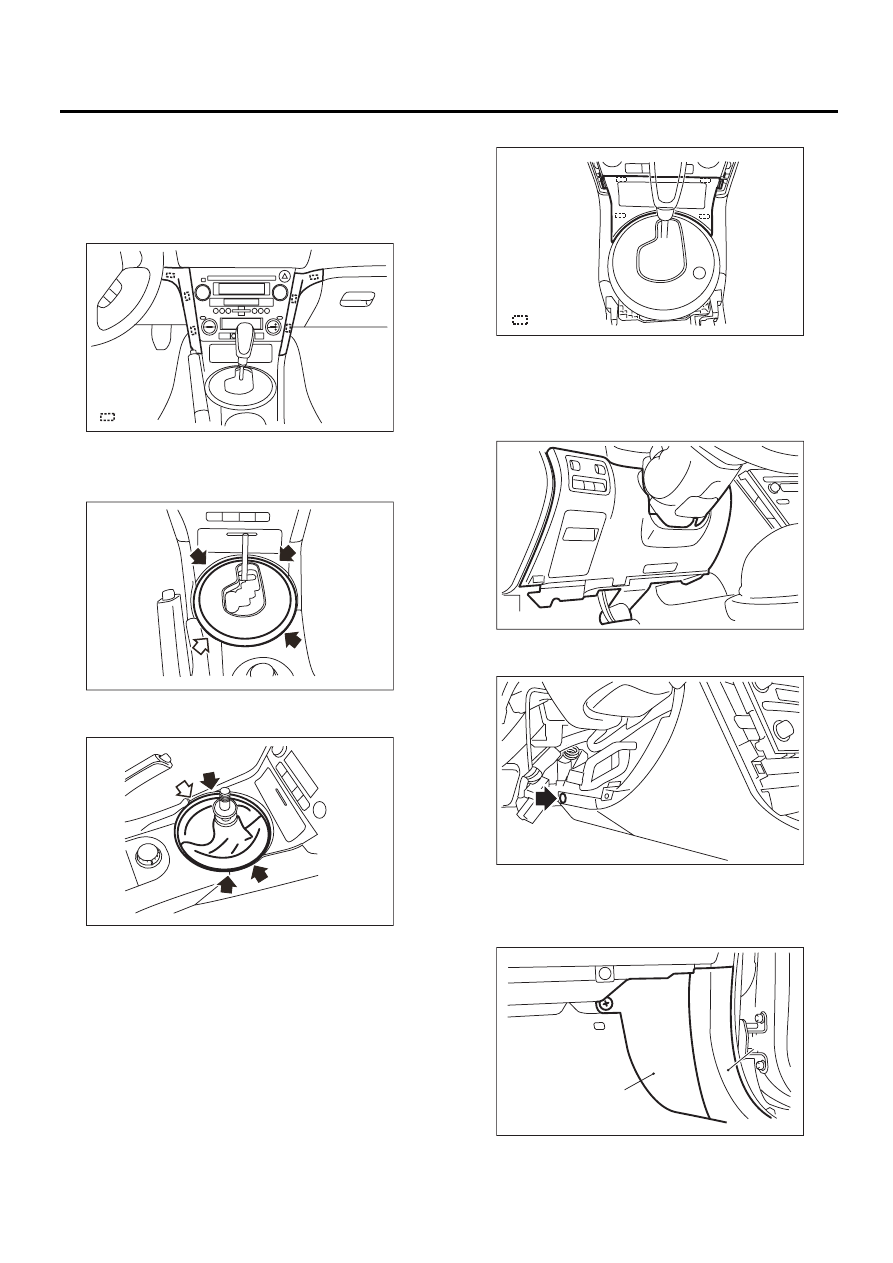

EI-57

Центральная консоль

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

22.Центральная консоль

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите боковую декоративную накладку
консоли.

3) В модели АТ снимите кольцевой индикатор.

4) В модели МТ снимите рукоятку переключе-
ния передач и пыльник рукоятки.

5) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>

6) Снимите переднюю панель консоли.

7) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>

8) Снимите фиксатор на верхней части боко-
вой панели консоли.

9) Снимите внутреннюю накладку (А) передней
двери и нижнюю внутреннюю отделку (В) пере-
дней стойки. <См. EI-63, СНЯТИЕ, Нижняя
часть внутренней отделки.>

(A) Крючок

EI-01606

: (A)

EI-01604

EI-01605

(A) Крючок

EI-01607

: (A)

EI-00768

EI-00769

EI-01468

(B)

(A)

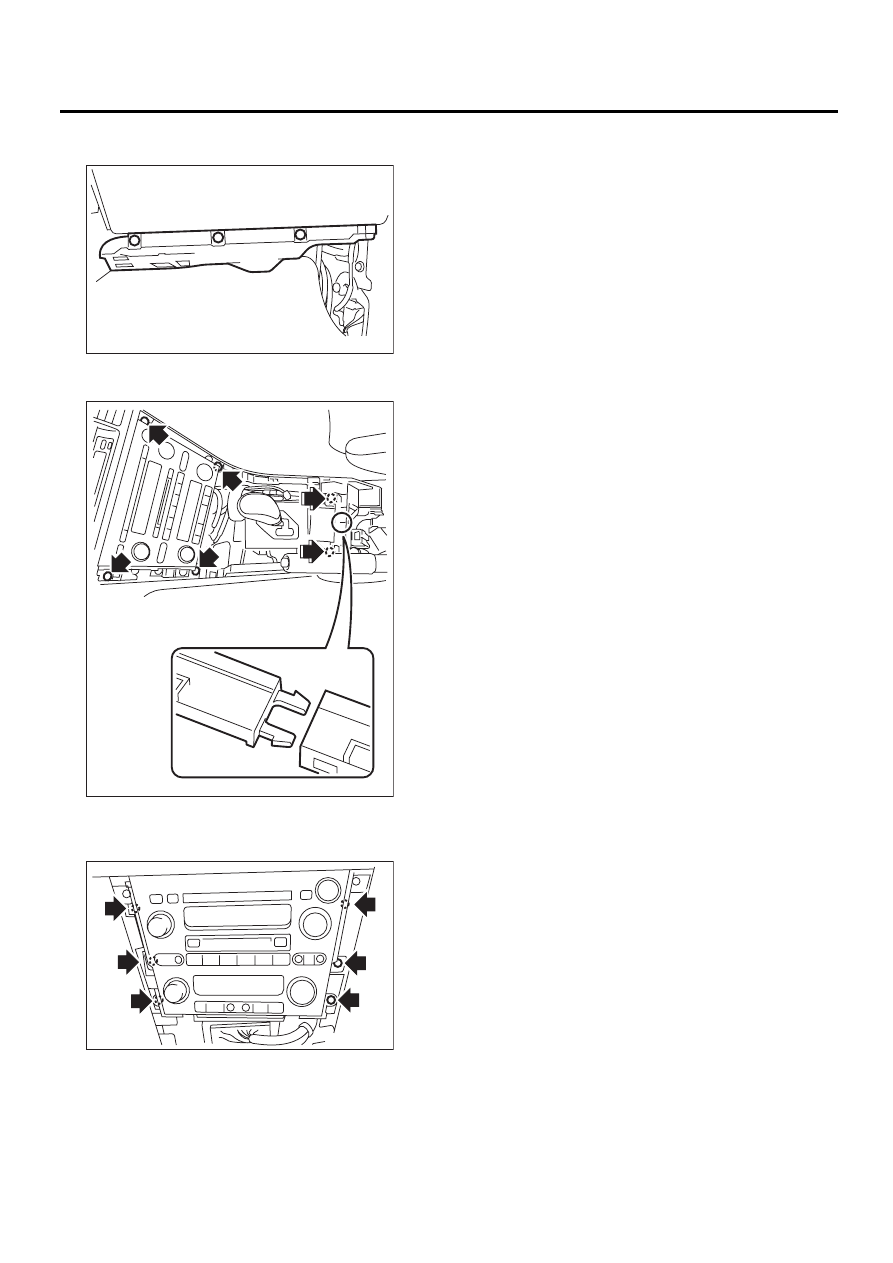

EI-58

Центральная консоль

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

10) Снимите фиксаторы и снимите нижнюю
крышку отделения для перчаток.

11) Отверните винты и снимите боковую па-
нель консоли.

12) Перед снятием ослабьте винты, извлеките
узел блока аудиосистемы и отсоедините разъ-
ем.

ПРИМЕЧАНИЕ:
Для снятия узла блока аудиосистемы не требу-
ется снятия боковой панели консоли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00764

EI-01611

EI-00794

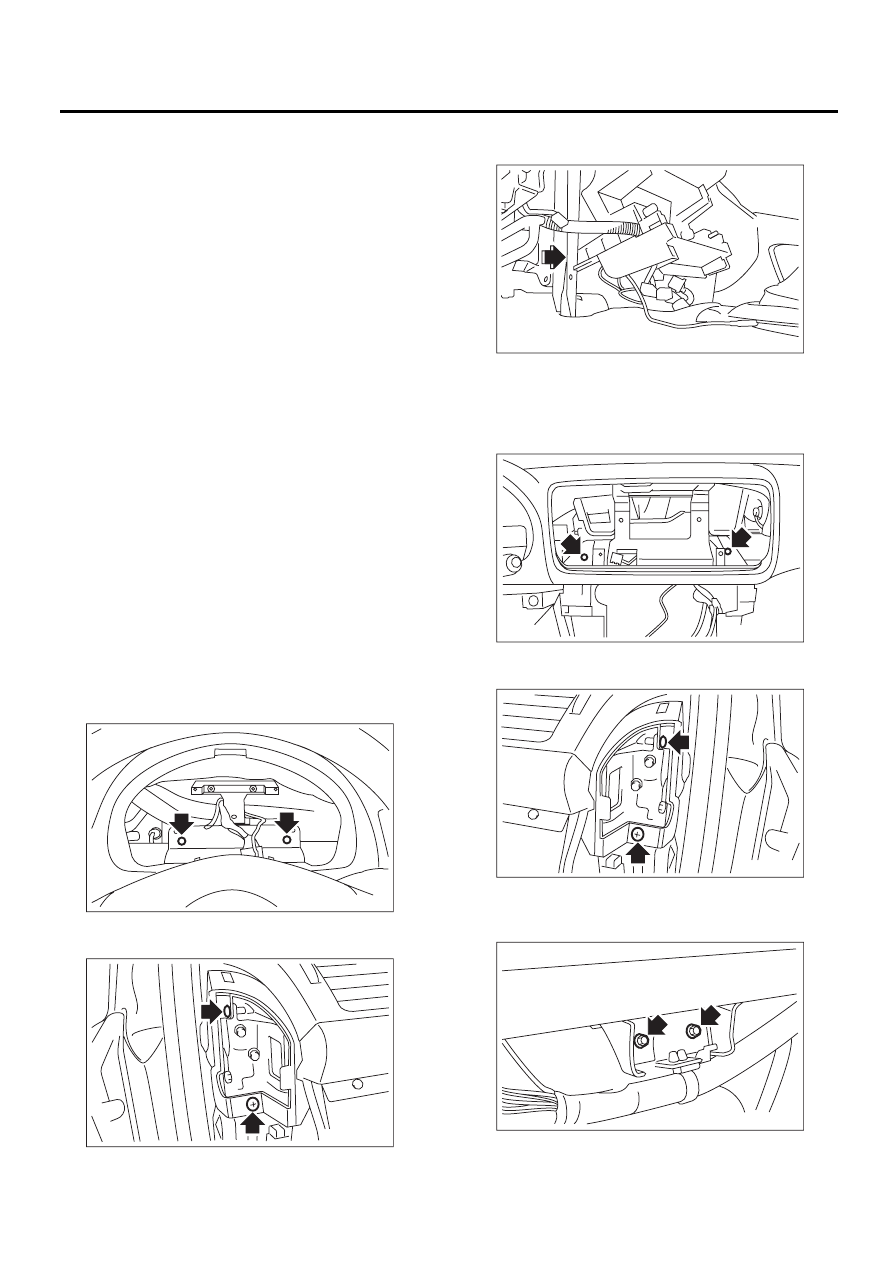

EI-59

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

23.Узел панели приборов

A: СНЯТИЕ

1. УЗЕЛ ОБЛИЦОВКИ ПАНЕЛИ
ПРИБОРОВ

ПРИМЕЧАНИЕ:
Данная процедура применима только для сня-
тия облицовки панели приборов и не предус-
мотрена для опорной балки рулевой колонки.

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить
жгут проводов системы подушек безопас-
ности во время работ по техобслуживанию
панели управления. Повреждения могут
привести к неисправности системы.
1) Отсоедините провод массы от аккумулятора.
2) Снимите верхнюю внутреннюю отделку пе-
редней стойки. <См. EI-65, СНЯТИЕ, Верхняя
часть внутренней отделки.>
3) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
4) Снимите центральную консоль. <См. EI-57,
СНЯТИЕ, Центральная консоль.>
5) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
6) Снимите отделение для перчаток. <См. EI-
54, СНЯТИЕ, Отделение для перчаток.>
7) Снимите узел комбинации приборов. <См.
IDI-26, СНЯТИЕ, Комбинация приборов.>
8) Отверните винты.

9) Снимите боковую крышку панели приборов
со стороны водителя, затем отверните винты.

10) Отверните винт на боковой поверхности
центральной консоли.

11) Снимите центральную вентиляционную ре-
шетку панели приборов. <См. AC-42, ЦЕНТРАЛЬ-
НАЯ ВЕНТИЛЯЦИОННАЯ РЕШЕТКА, СНЯТИЕ,
Вентиляционная решетка.>
12) Отверните винты.

13) Отверните винты с боковой крышки панели
приборов со стороны переднего пассажира.

14) Снимите болты крепления модуля подушки
безопасности переднего пассажира к опорной
балке рулевой колонки.

EI-00605

EI-00609

EI-00771

EI-00772

EI-00773

EI-00610
