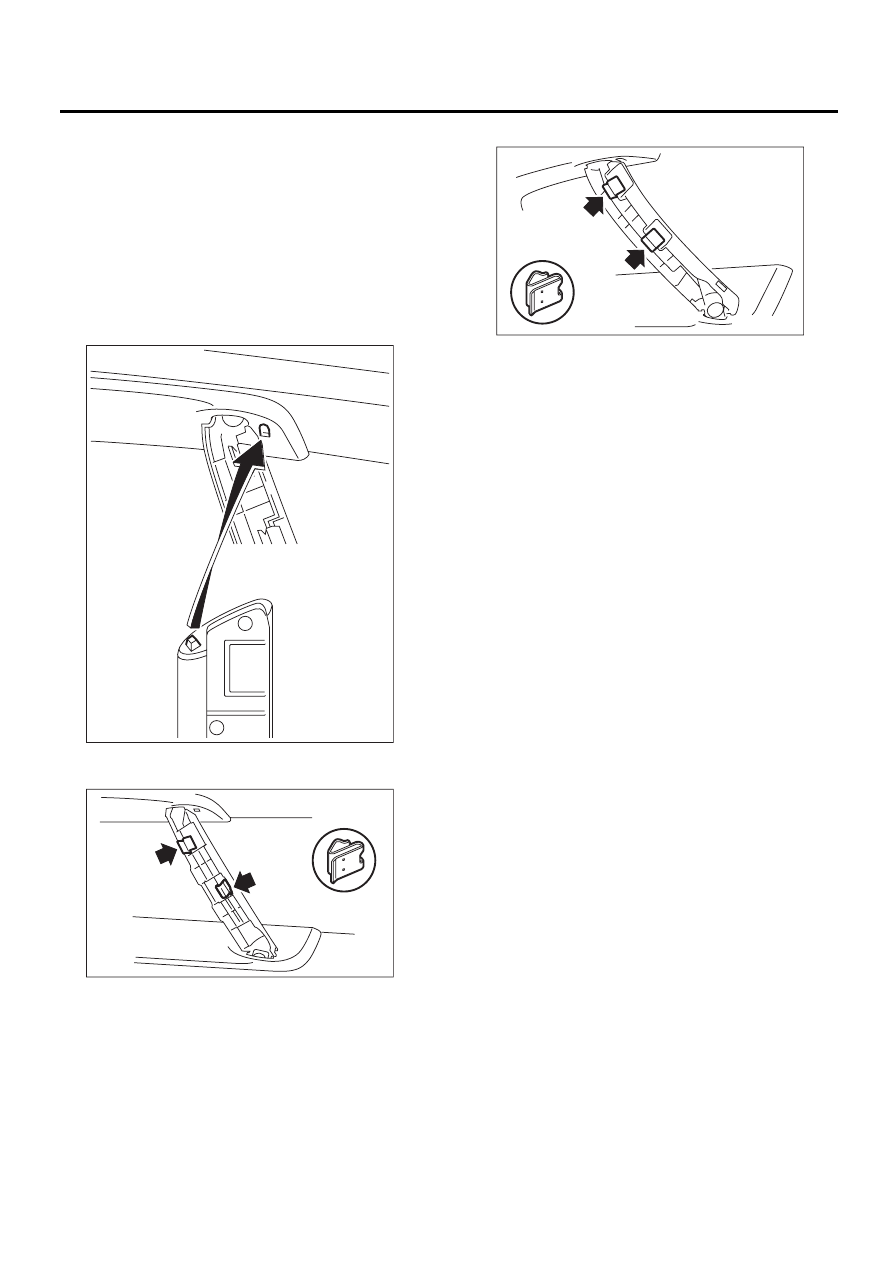

EI-52

Внутренняя отделка двери

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не установить крышку
ручки в обивке двери и плоский зажим ручки в
обивке двери в неправильном направлении.
• Крышка ручки в обивке двери (передняя и
задняя дверь)
Выступающая сторона является верхней сто-
роной.

• Нижний фиксатор передней двери направ-
лен в противоположную сторону.

• На нижней стороне крышки ручки в обивке
передней двери есть зажимная лапка.

• Фиксатор задней двери

EI-00653

EI-00654

EI-01840

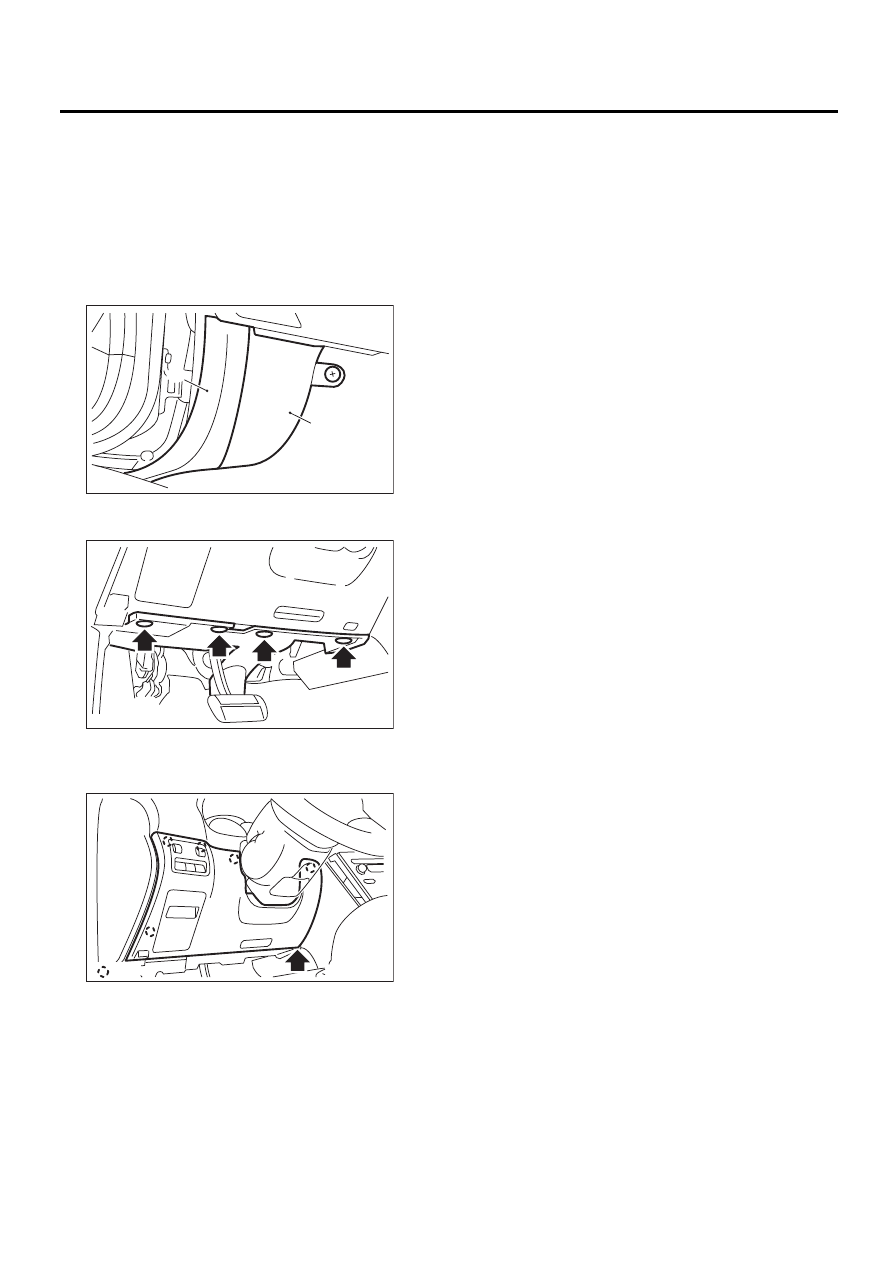

EI-53

Нижняя крышка панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

19.Нижняя крышка панели

приборов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю накладку (А) передней
двери и нижнюю внутреннюю отделку (В) пере-
дней стойки со стороны водителя. <См. EI-63,
СНЯТИЕ, Нижняя часть внутренней отделки.>

3) Снимите фиксаторы, и снимите нижнюю
часть нижней крышки панели приборов.

4) Снимите фиксатор (А), отсоедините разъ-
емы и снимите верхнюю часть нижней крышки
панели приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00758

(B)

(A)

EI-00759

EI-00760

(A)

:(B)

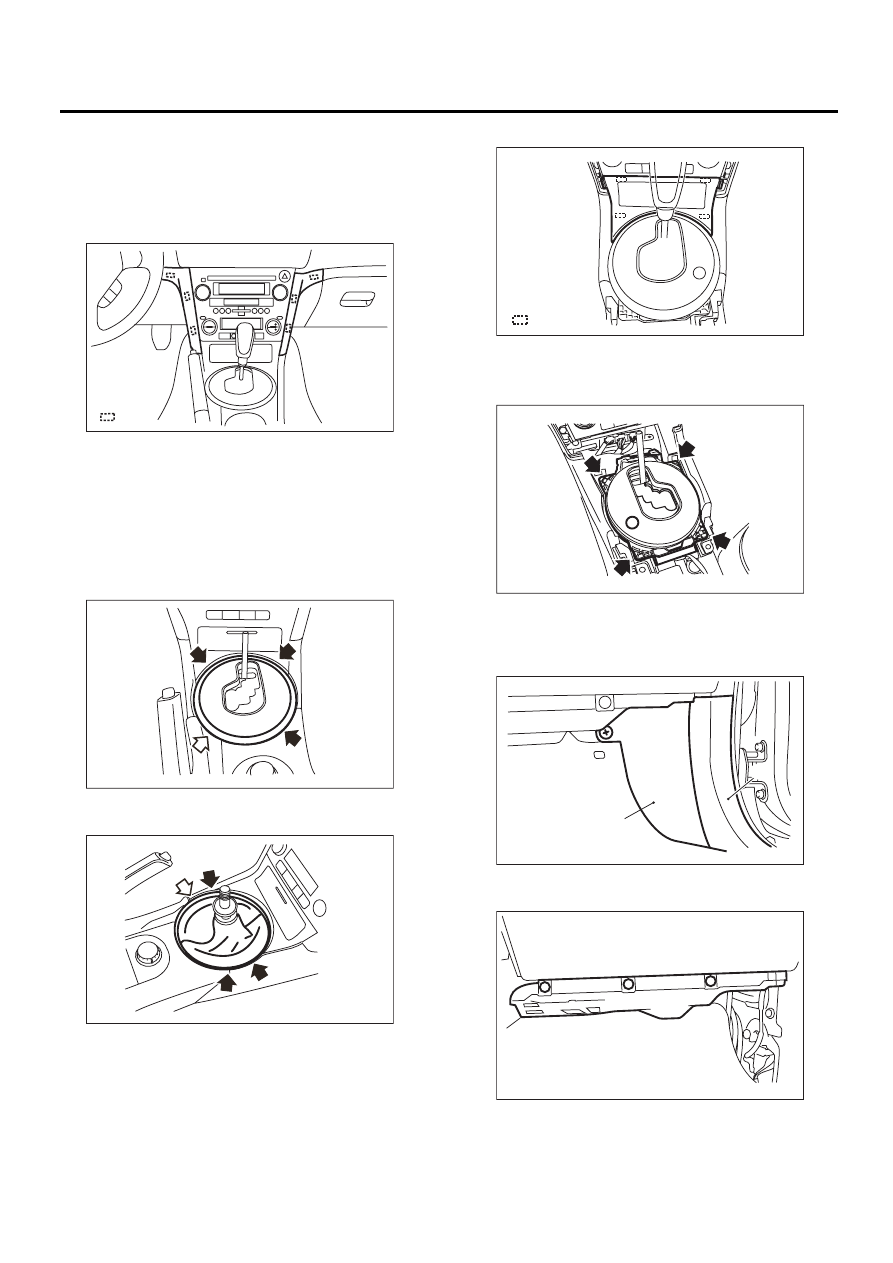

EI-54

Отделение для перчаток

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

20.Отделение для перчаток

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите боковую декоративную накладку
консоли.

3) В модели АТ снимите кольцевой индикатор.

ПРИМЕЧАНИЕ:
Во избежание повреждения крюков (указан-
ных стрелкой), кольцевой индикатор снимает-
ся, начиная с участка, указанного белой стрел-
кой.

4) В модели МТ снимите рукоятку переключе-
ния передач и пыльник рукоятки.

5) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>

6) Снимите переднюю панель консоли.

7) В модели АТ снимите узел индикатора.

8) Снимите внутреннюю накладку (А) передней
двери и нижнюю внутреннюю отделку (В) пере-
дней стойки. <См. EI-63, СНЯТИЕ, Нижняя
часть внутренней отделки.>

9) Снимите фиксаторы и снимите нижнюю
крышку отделения для перчаток.

(A) Крючок

EI-01606

: (A)

EI-01604

EI-01605

(A) Крючок

EI-01607

: (A)

AT-03712

EI-01468

(B)

(A)

EI-00764

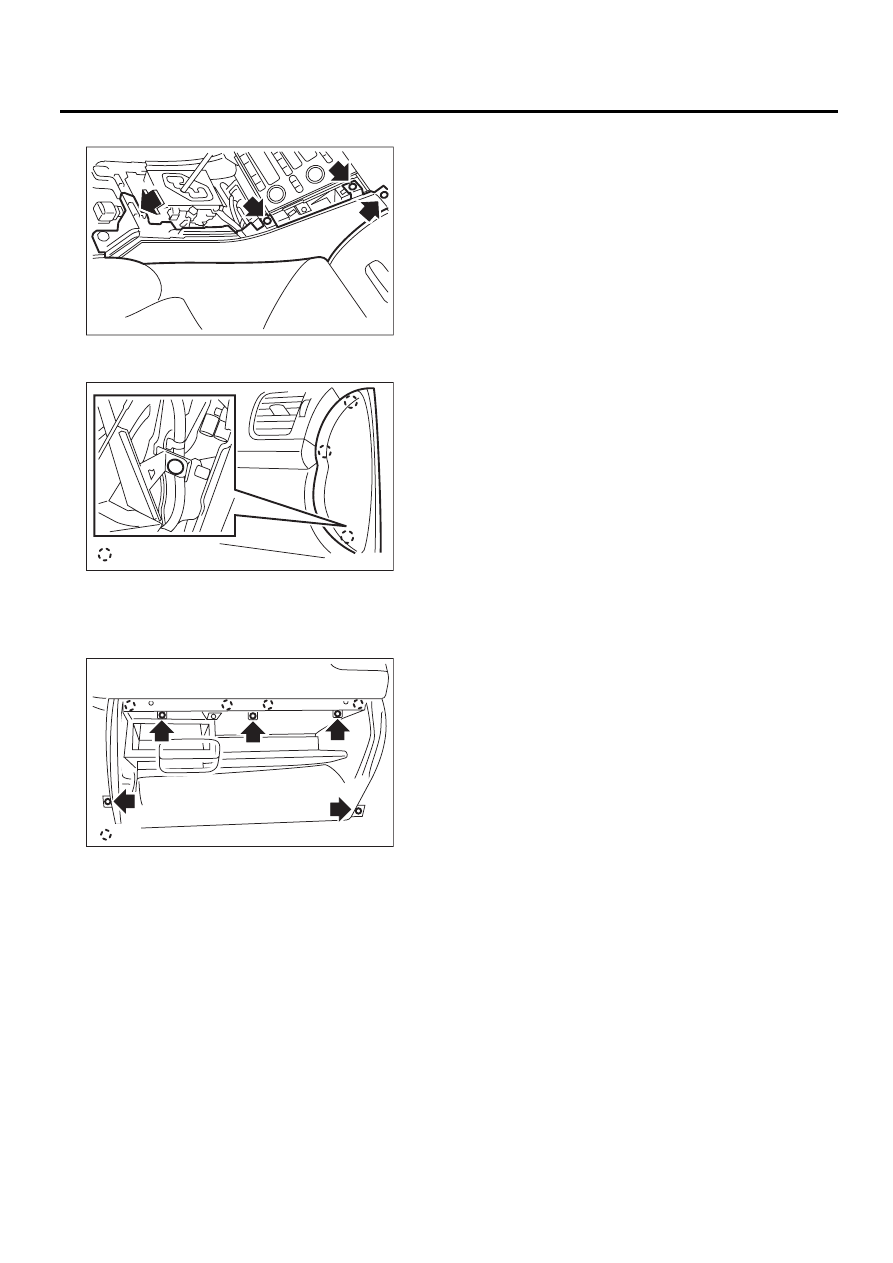

EI-55

Отделение для перчаток

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

10) Снимите боковую панель консоли.

11) Снимите боковую крышку панели приборов
и снимите фиксатор.

12) Отверните винт и снимите отделение для
перчаток.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

(A) Фиксатор

(A) Фиксатор

EI-01608

EI-00766

 : (A)

EI-01675

 : (A)
