SR-18

Солнцезащитная шторка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

EI

Страница

1.

Общие сведения ...................................................................................... 2

2.

Передняя решетка радиатора ............................................................. 25

3.

Передняя решетка капота  ................................................................... 26

4.

Передний нижний кожух  ...................................................................... 27

5.

Щиток днища  ..........................................................................................28

6.

Щиток топливного бака .........................................................................29

7.

Брызговик .............................................................................................. 30

8.

Передний бампер  .................................................................................. 31

9.

Задний бампер  ...................................................................................... 39

10.

Крышка капота ...................................................................................... 42

11.

Спойлер крыши  ......................................................................................43

12.

Спойлер порога  ..................................................................................... 44

13.

Боковой щиток  .......................................................................................45

14.

Боковая декоративная накладка ........................................................ 47

15.

Щиток задней четверти  ........................................................................48

16.

Молдинг крыши  ......................................................................................49

17.

Направляющие верхнего багажника ................................................... 50

18.

Внутренняя отделка двери  ...................................................................51

19.

Нижняя крышка панели приборов  .......................................................53

20.

Отделение для перчаток  ..................................................................... 54

21.

Ящик консоли  ........................................................................................ 56

22.

Центральная консоль  ............................................................................57

23.

Узел панели приборов .......................................................................... 59

24.

Нижняя внутренняя отделка  ............................................................... 63

25.

Верхняя внутренняя отделка  .............................................................. 65

26.

Внутренняя отделка задней четверти ................................................ 66

27.

Солнцезащитный козырек  ................................................................... 68

28.

Поручень .................................................................................................69

29.

Внутренняя отделка крыши ................................................................. 70

30.

Внутренняя отделка дверцы багажного отсека  ................................ 72

31.

Внутренняя отделка задней полки  ......................................................73

32.

Внутренняя отделка багажника  ...........................................................74

33.

Напольный коврик  ................................................................................ 76

34.

Ящик в полу багажного отсека .............................................................77

35.

Декоративная накладка крышки багажника  ......................................78

36.

Декоративная накладка дверцы багажного отсека .......................... 79

37.

Крышка теплозащитного экрана  ......................................................... 80

38.

Декоративная накладка ........................................................................81

EI-2

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

1. Общие сведения

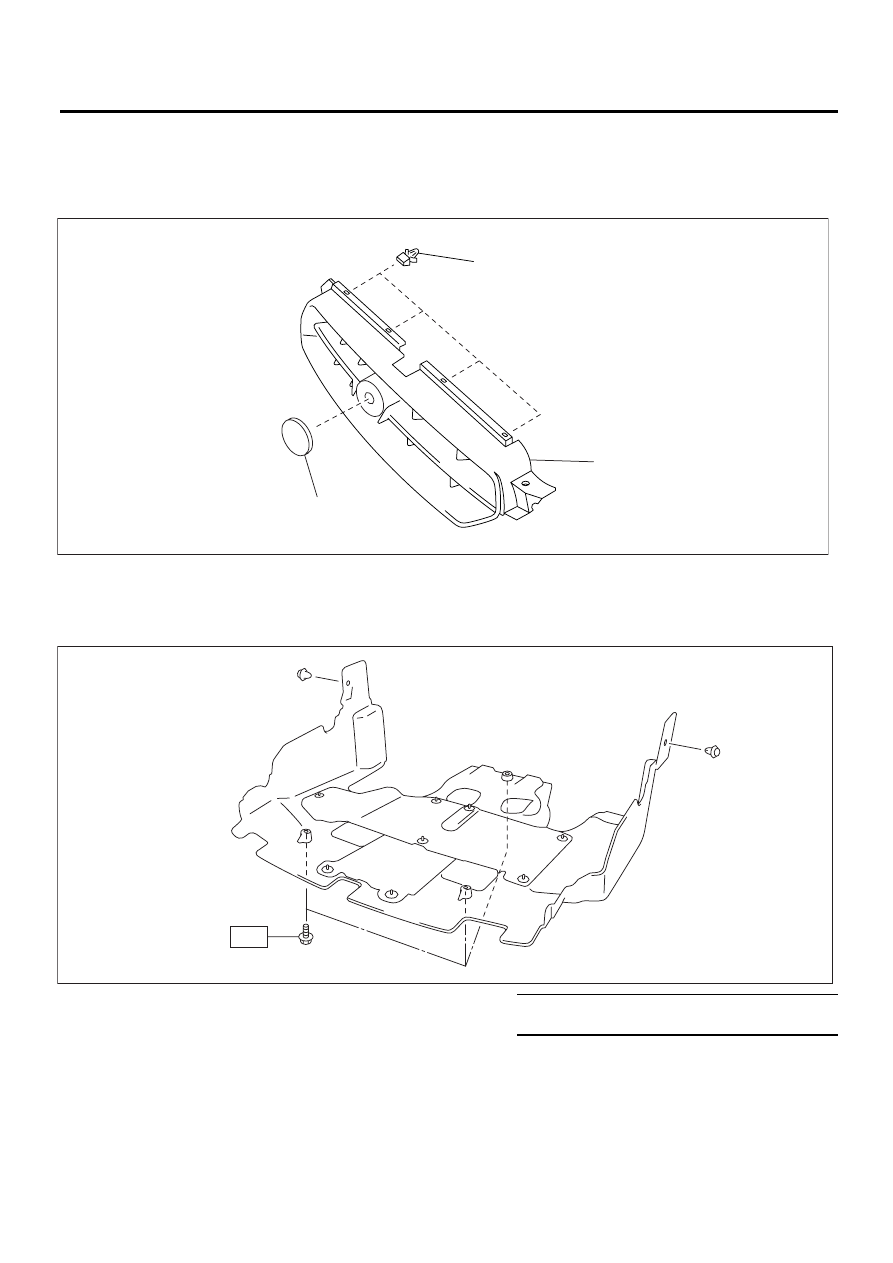

A: УЗЕЛ

1. РЕШЕТКА РАДИАТОРА

2. НИЖНИЙ КОЖУХ

(1)

Решетка радиатора

(2)

Эмблема на решетке радиатора

(3)

Фиксатор крепления передней
решетки радиатора









Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 14 (1,42, 10,3)

(3)

(1)

(2)

EI-01634

EI-00681

T

EI-3

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

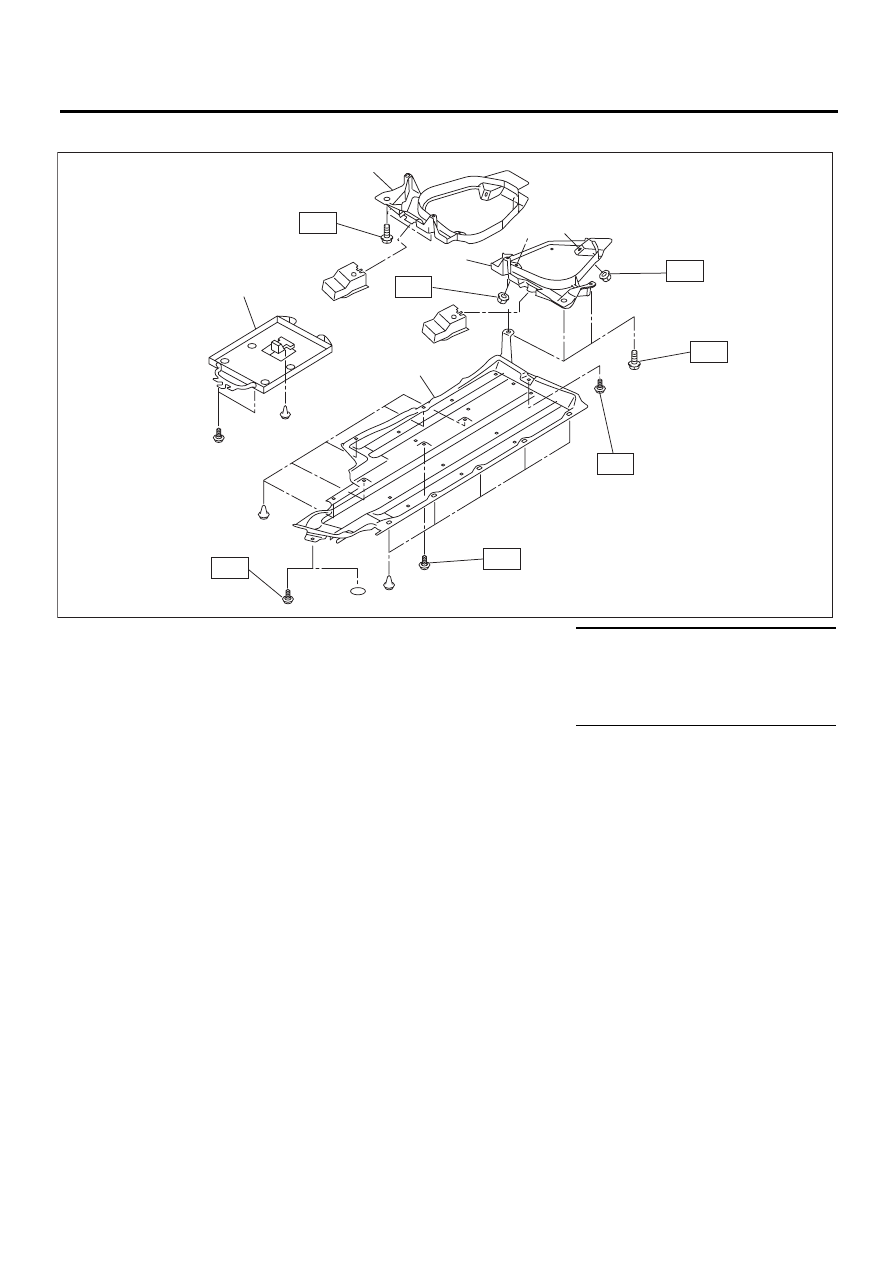

3. НИЖНИЙ ЩИТОК

(1)

Щиток днища

(4)

Щиток защиты трансмиссии
(только на некоторых моделях)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Правый щиток топливного бака

T1: 9 (0,92, 6,5)

(3)

Левый щиток топливного бака





T2: 7,5 (0,76, 5,5)









T3: 17,5 (0,92, 12,9)

EI-01668

(1)

(2)

(3)

(4)

T3

T2

T1

T3

T2

T2

T1
