Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 1082

SR-10

Узел люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

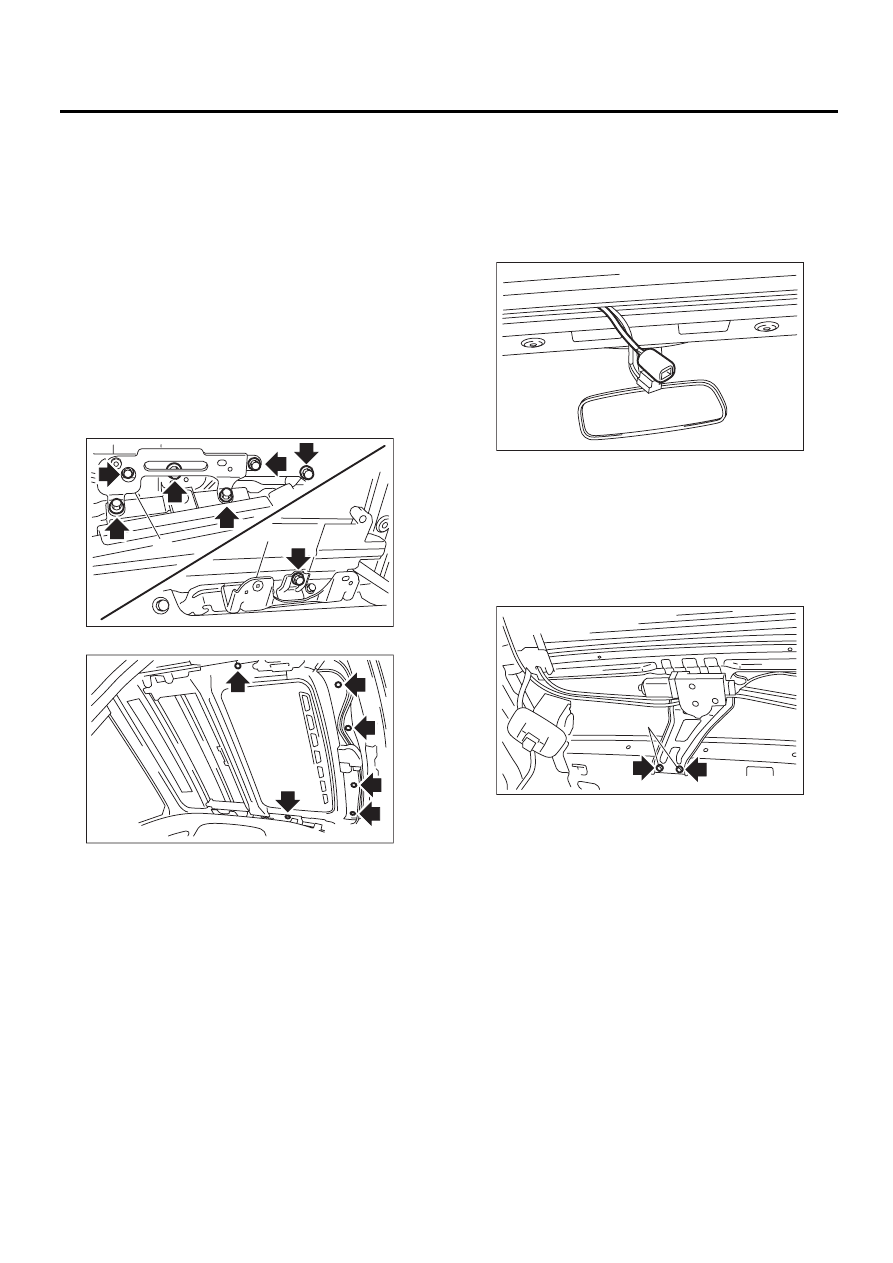

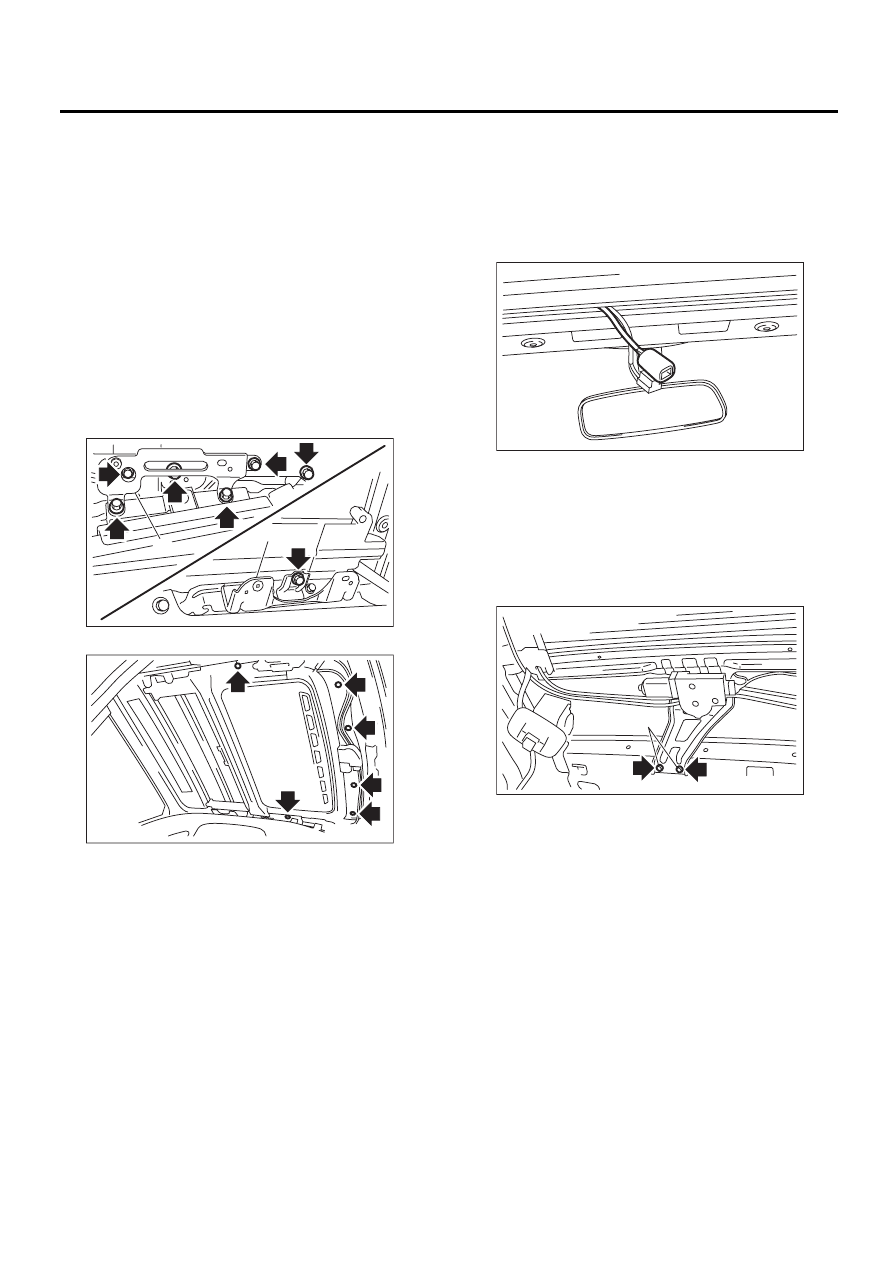

4. Узел люка

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку крыши. <См.
EI-70, МОДЕЛЬ С КУЗОВОМ СЕДАН, СНЯТИЕ,
Внутренняя отделка крыши.>
3) Отсоедините разъем жгута проводов элект-
родвигателя люка.
4) Снимите стеклянный люк. <См. SR-7, МО-
ДЕЛЬ С КУЗОВОМ СЕДАН, СНЯТИЕ, Стеклян-
ный люк.>
5) Снимите дренажную трубку с узла рамы.
6) Снимите кронштейн поручня (спереди) (А) и
кронштейн люка (сзади) (В).

7) Отверните гайки, затем снимите узел рамы.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку крыши. <См.
EI-70, МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ,
СНЯТИЕ, Внутренняя отделка крыши.>
3) Отсоедините разъем жгута проводов узла
электродвигателя.

4) Снимите передний и задний стеклянный
люк. <См. SR-7, МОДЕЛЬ С КУЗОВОМ УНИ-
ВЕРСАЛ (ПЕРЕДНИЙ ЛЮК), СНЯТИЕ, Стек-
лянный люк.> <См. SR-7, МОДЕЛЬ С КУЗО-
ВОМ УНИВЕРСАЛ (ЗАДНИЙ ЛЮК), СНЯТИЕ,
Стеклянный люк.>
5) Отверните крепежные болты (A) на заднем
кронштейне рамы узла рамы.

6) Снимите дренажную трубку с узла рамы.
7) Снимите кронштейн рамки (A).

SR-00078

(A)

(B)

SR-00079

SR-00080

SR-00081

(A)

SR-11

Узел люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

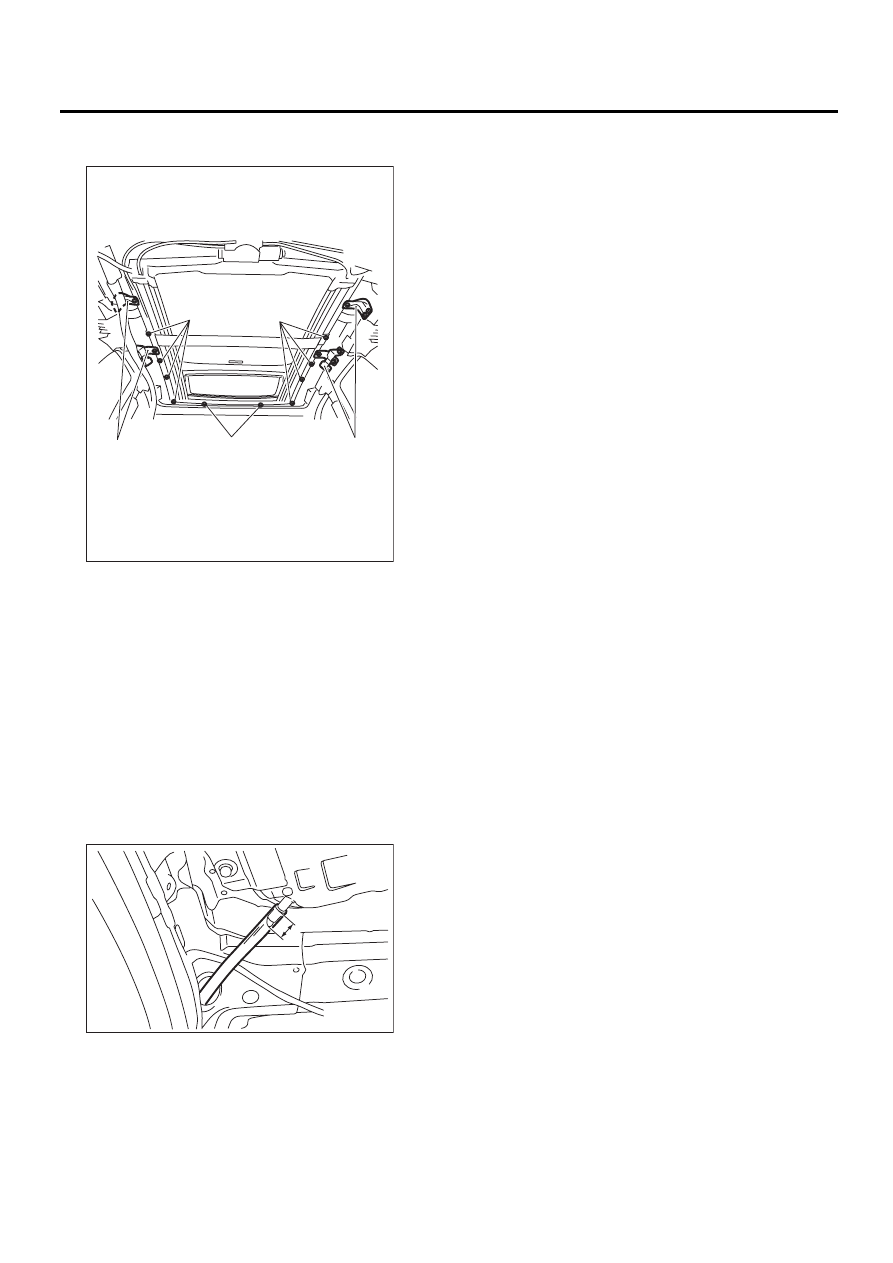

8) Отверните болты (B) и гайки (C), затем сни-
мите узел рамы.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить изоляцию жгута проводов.

ПРИМЕЧАНИЕ:
• Убедитесь в том, что разъем жгута проводов
подсоединен.
• При установке дренажной трубки, надежно
вставьте ее в дренажный патрубок.

Длина А:

15 мм (0,59 дюйма) или более

C: РАЗБОРКА

1) Снимите электродвигатель люка. <См. SR-
12, СНЯТИЕ, Электродвигатель люка.>
2) Снимите солнцезащитную шторку. <См. SR-
16, СНЯТИЕ, Солнцезащитная шторка>

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

(A)

(A)

(C)

(B)

(B)

SR-00127

A

SR-00005

SR-12

Электродвигатель люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

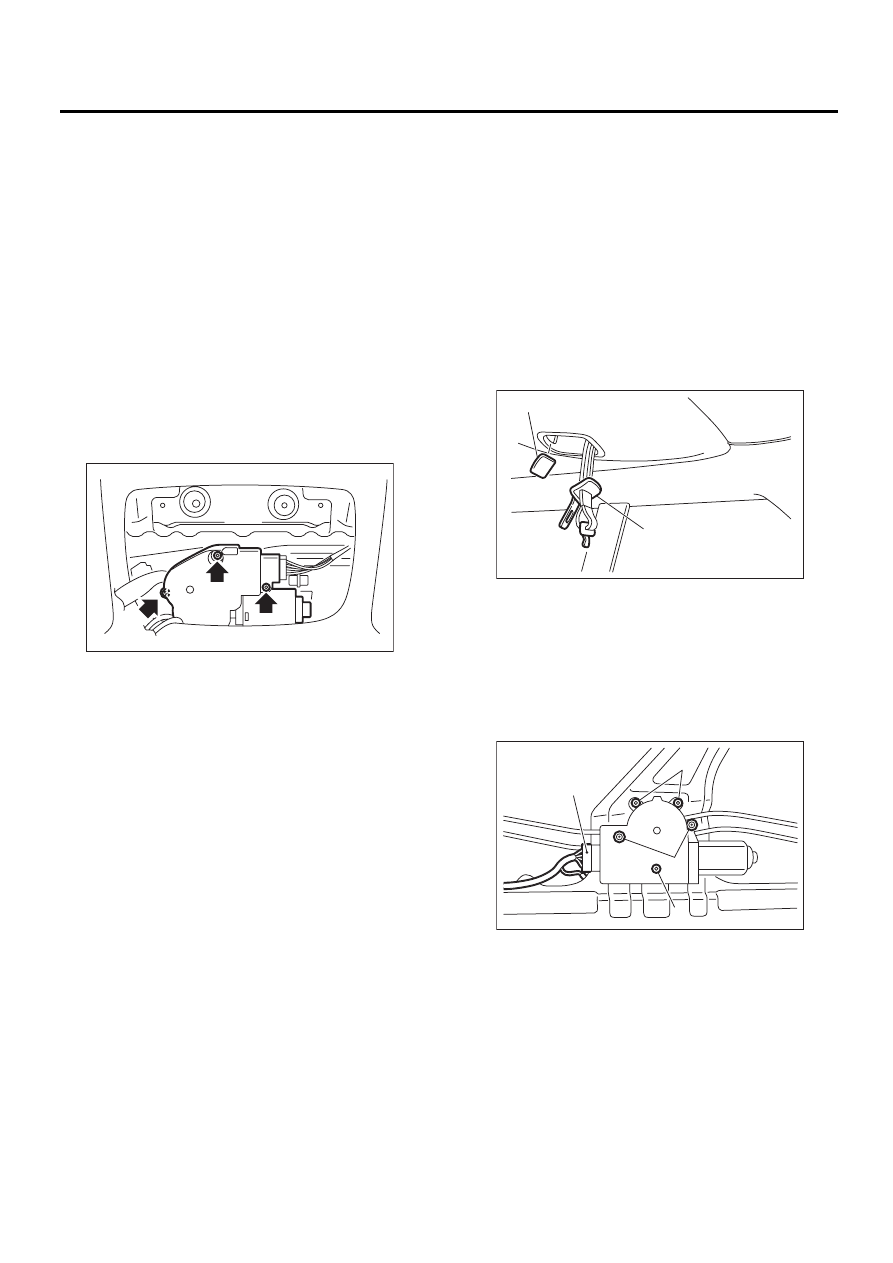

5. Электродвигатель люка

A: СНЯТИЕ

ОСТОРОЖНО:
• Соблюдайте осторожность при снятии
крепежных деталей, чтобы не повредить
внутреннюю отделку крыши.
• Никогда не вращайте электродвигатель
люка после его снятия.

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Полностью закройте стеклянный люк.
2) Отсоедините провод массы от аккумулятора.
3) Снимите фонарь точечной подсветки. <См.
LI-42, СНЯТИЕ, Фонарь точечной подсветки.>
4) Отсоедините разъем жгута проводов и от-
верните болты TORX

®

 затем снимите узел

электродвигателя.

ОСТОРОЖНО:
При снятии узла электродвигателя, закре-
пите тросы, чтобы предотвратить их пере-
мещение.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Полностью закройте передний и задний
стеклянный люк.
2) Отсоедините провод массы от аккумулятора.
3) Снимите фонарь освещения багажного отсе-
ка. <См. LI-44, СНЯТИЕ, Фонарь освещения ба-
гажного отсека.>
4) Снимите внутреннюю отделку крыши. <См.
EI-70, МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ,
СНЯТИЕ, Внутренняя отделка крыши.>
5) Пропустите язычок ремня безопасности,
расположенный по центру заднего сиденья че-
рез отверстие, а затем отведите его к противо-
положной стороне внутренней отделки.

6) Снимите фиксаторы, а затем опустите за-
дний край внутренней отделки крыши.
7) Отсоедините разъем жгута проводов (A), за-
тем снимите крепежные болты (В) и гайки (С)
электродвигателя люка.

SR-00121

(A) Язычок

(B) Накладка

SR-00036

(A)

(B)

SR-00089

(C)

(A)

(B)

(C)

SR-13

Электродвигатель люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

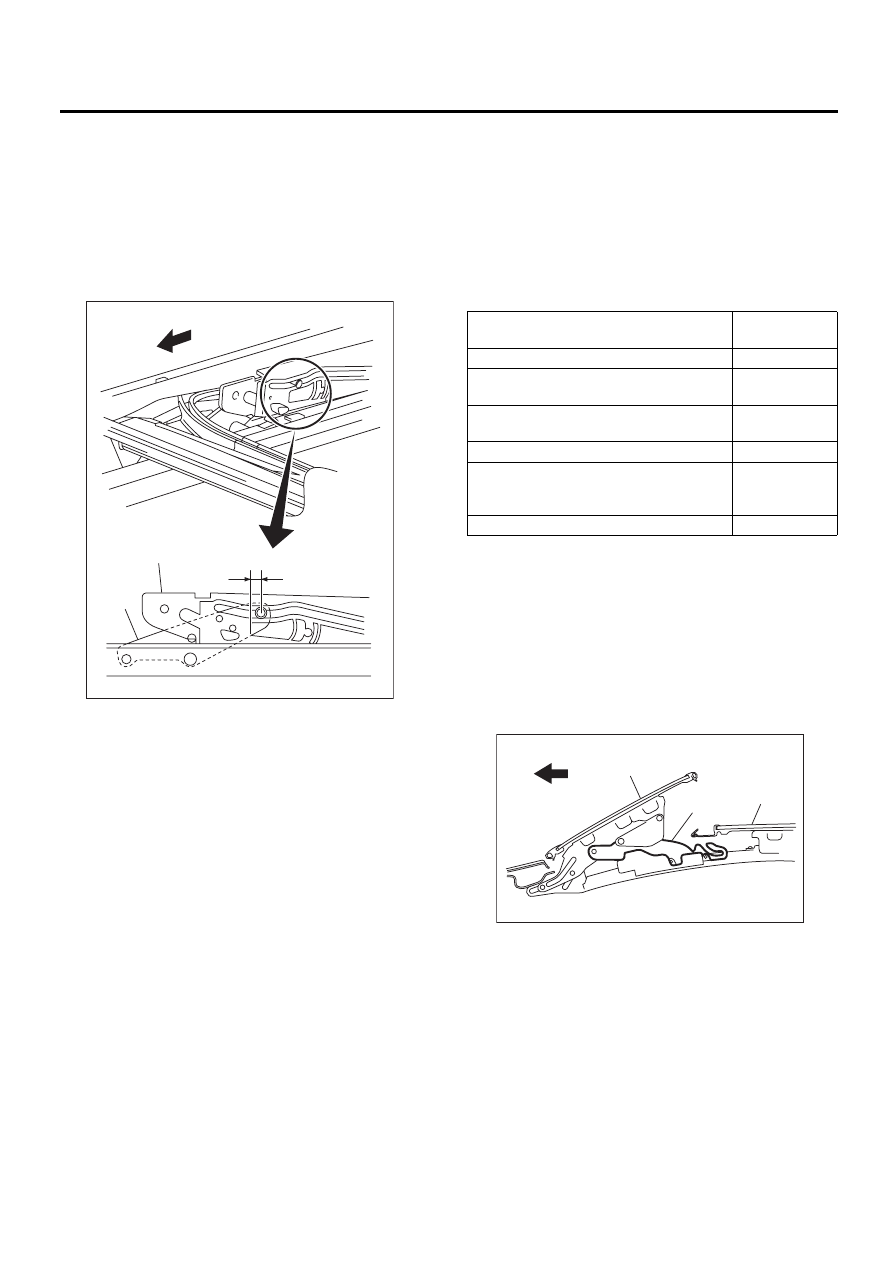

B: УСТАНОВКА

ОСТОРОЖНО:
Соблюдайте осторожность при установке
узла электродвигателя, чтобы не допустить
перемещения троса люка.

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Совместите положения узла кулисы и узла
тяги.

2) Установите узел электродвигателя.
3) Подсоедините разъем жгута проводов узла
электродвигателя, после чего подсоедините
провод массы к аккумулятору.
4) Выполните операцию инициализации элект-
родвигателя.

(1) Наклоните стеклянный люк вверх.
(2) Отпустите переключатель наклона, пос-
ле чего вновь нажмите переключатель на-
клона и удерживайте в течение 15 секунд.
(3) Когда стеклянный люк немного подни-
мется и займет положение наклона вверх,
на мгновение отпустите переключатель.

(4) Нажмите и удерживайте переключатель
наклона в нажатом положении в течение 5
секунд после его отпускания. Это вызовет
автоматический наклон стеклянного люка
вниз

→ отведение люка в открытое поло-

жение

→ отведение люка в закрытое поло-

жение. После этого операция инициализа-
ции будет завершена.

5) Проверьте работу люка при помощи следую-
щей таблицы.

6) Установите внутреннюю отделку в порядке,
обратном порядку снятия.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

Убедитесь, что клиновидная часть кронштейна
переднего стеклянного люка соприкасается с
кузовом со стороны направления движения
вперед автомобиля.
Во время этих операций люк находится в пол-
ностью открытом положении.

1) Установите узел электродвигателя.
2) После установки узла электродвигателя,
снова убедитесь, что клиновидная часть крон-
штейна переднего стеклянного люка соприка-
сается с кузовом с передней стороны направ-
ления автомобиля.

(1) Передняя дверь

(2) Узел кулисы

(3) Узел тяги

(4) 4,7 мм (0,185 дюйма)

SR-00094

(1)

(3)

(2)

(4)

Выполняемая операция

Положение

датчика

(1) Полное закрытие стеклянного люка.

Закрыт

(2) Максимальный наклон стеклянного
люка вверх.

Наклон люка

вверх

(3) Полное закрытие стеклянного люка.

Наклон люка

вниз

(4) Полное открытие стеклянного люка.

Открыт

(5) Неполное закрытие стеклянного
люка до расстояния 150 мм (5,91 дюй-
ма) от положения полного закрытия.

Закрыт

(6) Полное закрытие стеклянного люка.

Закрыт

(1) Переднее направление

(2) Клиновидная часть

(3) Стеклянный люк (передний)

(4) Стеклянный люк (задний)

SR-00095

(3)

(2)

(1)

(4)
