Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 1067
SL-54
Наружная ручка передней двери
ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ
7. Наружная ручка передней двери
A: СНЯТИЕ
1. МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА
1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите трос с внутренней ручки передней
двери. <См. SL-53, СНЯТИЕ, Внутренняя ручка
передней двери.>
4) Снимите уплотнительное покрытие. <См.
EB-19, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>

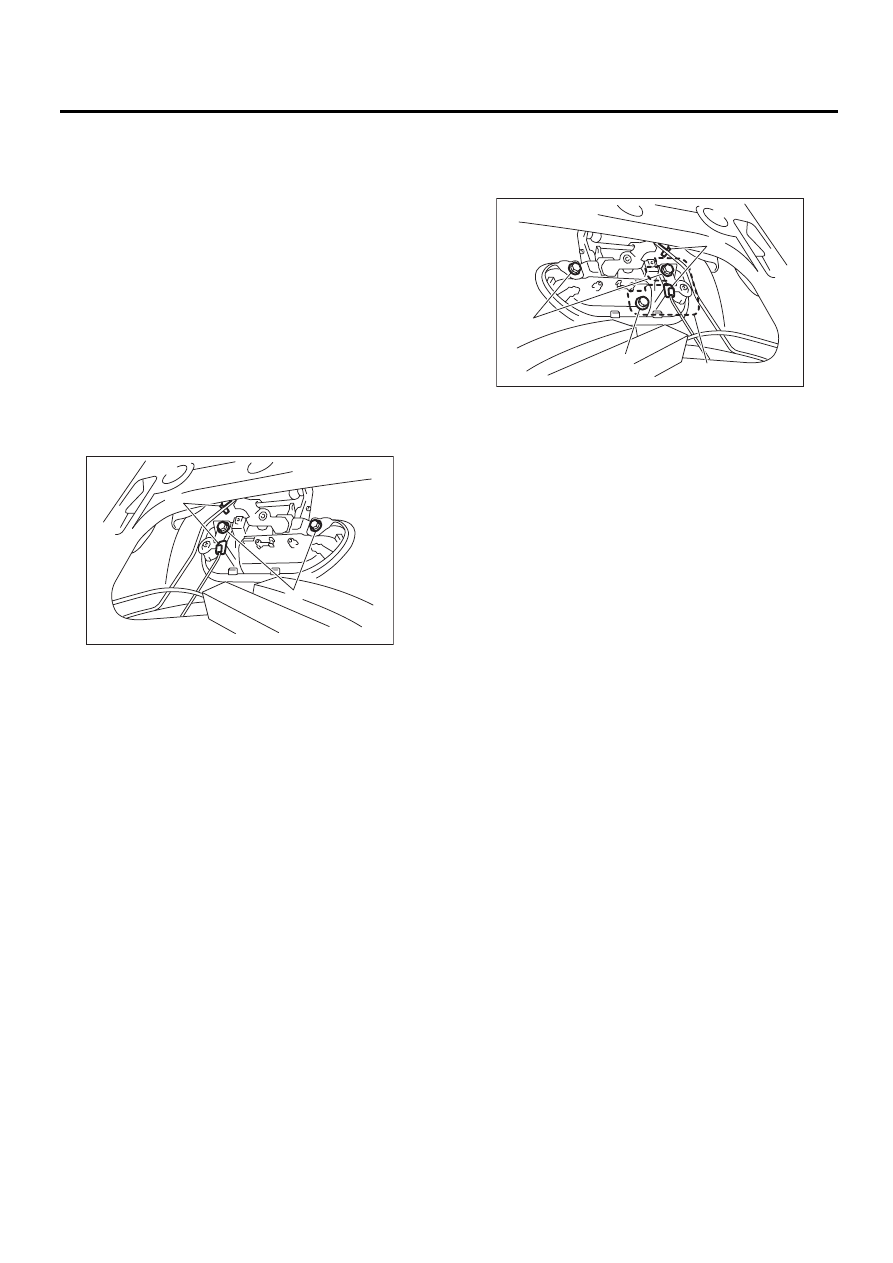

5) Снимите зажимы тяги (1).
6) Отверните болты (2) и снимите наружную
ручку передней двери.
2. МОДЕЛЬ С ДВОЙНЫМ ЗАМКОМ
1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите трос с внутренней ручки передней
двери. <См. SL-53, СНЯТИЕ, Внутренняя ручка
передней двери.>
4) Снимите уплотнительное покрытие. <См.
EB-19, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>
5) Отверните болт (3) и снимите накладку ци-
линдра замка B (4).
6) Снимите зажимы тяги (1).
7) Отверните болт (2) и снимите цилиндр за-
мка.
8) Снимите накладку цилиндра замка A и сни-
мите наружную ручку передней двери.
ОСТОРОЖНО:
Не прилагайте чрезмерных усилий при сня-
тии ручки с панели двери. Панель двери мо-
жет быть деформирована.
B: УСТАНОВКА
Установка производится в порядке, обратном
порядку снятия.
Момент затяжки:
<См. SL-3, УЗЕЛ ЗАМКА ДВЕРИ, УЗЕЛ,
Общие сведения.>
ПРИМЕЧАНИЕ:
• Убедитесь в том, что после установки наруж-
ная ручка работает нормально.
• Для моделей с системой дистанционного до-
ступа убедитесь, что двери запираются и отпи-
раются с помощью кнопки запирания/отпира-
ния.
C: ПРОВЕРКА
1) Проверьте тягу замка на предмет деформа-
ции.
2) Убедитесь в том, что рычаг и тяга работают
плавно.
SL-00280
(2)
(1)
SL-00313
(2)
(4)
(3)
(1)
