SL-50

Система запуска/остановки двигателя при помощи кнопки

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

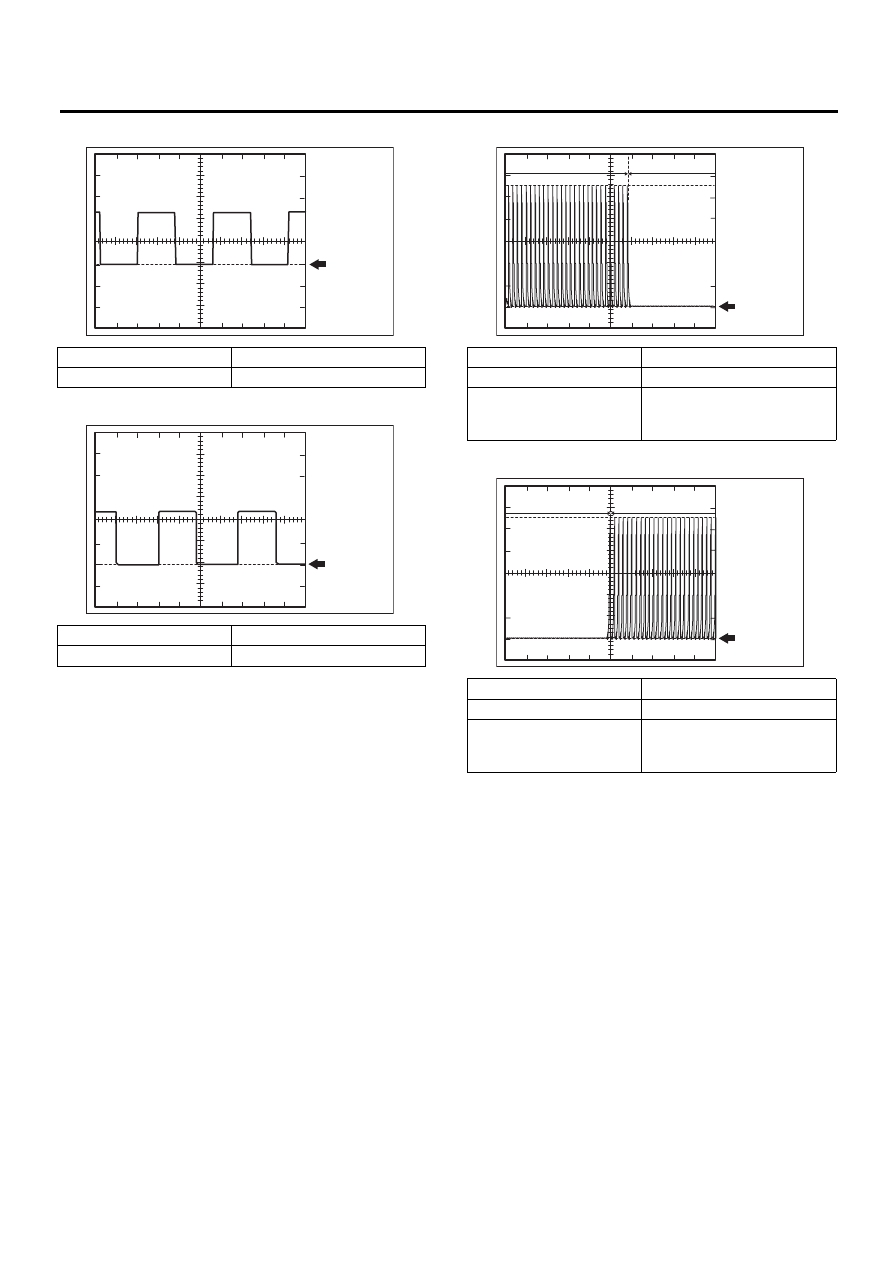

1. Форма сигнала 1

2. Форма сигнала 2

3. Форма сигнала 3

4. Форма сигнала 4

Пункт

Содержание

Настройка оборудования 5 В/деление, 100 мс/деление

Пункт

Содержание

Настройка оборудования 5 В/деление, 100 мс/деление

SL-00635

Уровень
массы

SL-00634

Уровень
массы

Пункт

Содержание

Настройка оборудования 2 В/деление, 100 мс/деление

(A) Замок блокировки ру-
левой колонки заблоки-
рован

(B) Замок блокировки руле-

вой колонки разблокирован

Пункт

Содержание

Настройка оборудования 5 В/деление, 100 мс/деление

(A) Положение рычага
селектора "Р"

(B) Положение рычага се-

лектора, отличное от поло-

жения "Р"

SL-00661

(A)

(B)

Уровень
массы

SL-00662

(A)

(B)

Уровень
массы

SL-51

Система запуска/остановки двигателя при помощи кнопки

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

C: ПРОВЕРКА

1. ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА ВОЗМОЖНОСТИ ПЕРЕКЛЮЧЕНИЯ МЕЖДУ
РЕЖИМАМИ ЗАЖИГАНИЯ И ЭЛЕКТРОПИТАНИЯ АКСЕССУАРОВ (АСС)

1) Проверка функциональности кнопки запуска/остановки двигателя

(1) Проверьте функцию переключения режимов при нажатии кнопки запуска/остановки двига-
теля, педали тормоза, а также разных положениях рычага селектора.
• Модель  AT

Положение рычага селек-

тора

Работа педа-

ли тормоза

Работа кнопки запуска/остановки двигателя

P

Отпущена

Повторение последовательности переключений ЦЕПЬ ЗАЖИГАНИЯ ВЫ-
КЛЮЧЕНА (OFF)

→ ЭЛЕКТРОПИТАНИЕ АКСЕССУАРОВ ВКЛЮЧЕНО

(ACC)

→ ЦЕПЬ ЗАЖИГАНИЯ ВКЛЮЧЕНА (ON) → ЦЕПЬ ЗАЖИГАНИЯ ВЫ-

КЛЮЧЕНА (OFF)

P

Отпущена

Двигатель работает

→ Цепь зажигания выключена (OFF)

P

Нажата

Цепь зажигания выключена (OFF)

→ Запуск двигателя

P

Нажата

Электропитание аксессуаров включено (ACC)

→ Запуск двигателя

P

Нажата

Цепь зажигания включена (ON)

→ Запуск двигателя

P

Нажата

Двигатель работает

→ Цепь зажигания выключена (OFF)

N

Отпущена

Повторение последовательности переключений ЦЕПЬ ЗАЖИГАНИЯ ВЫ-
КЛЮЧЕНА (OFF)

→ ЭЛЕКТРОПИТАНИЕ АКСЕССУАРОВ ВКЛЮЧЕНО

(ACC)

→ ЦЕПЬ ЗАЖИГАНИЯ ВКЛЮЧЕНА (ON) → ЭЛЕКТРОПИТАНИЕ АК-

СЕССУАРОВ ВКЛЮЧЕНО (ACC)

N

Отпущена

Двигатель работает

→ Электропитание аксессуаров включено (ACC)

N

Нажата

Цепь зажигания выключена (OFF)

→ Запуск двигателя

N

Нажата

Электропитание аксессуаров включено (ACC)

→ Запуск двигателя

N

Нажата

Цепь зажигания включена (ON)

→ Запуск двигателя

N

Нажата

Двигатель работает

→ Электропитание аксессуаров включено (ACC)

Рычаг селектора в положе-

нии, отличном от положе-

ния “P” или “N”

Отпущена

Повторение последовательности переключений ЦЕПЬ ЗАЖИГАНИЯ ВЫ-
КЛЮЧЕНА (OFF)

→ ЭЛЕКТРОПИТАНИЕ АКСЕССУАРОВ ВКЛЮЧЕНО

(ACC)

→ ЦЕПЬ ЗАЖИГАНИЯ ВКЛЮЧЕНА (ON) → ЭЛЕКТРОПИТАНИЕ АК-

СЕССУАРОВ ВКЛЮЧЕНО (ACC)

Рычаг селектора в положе-

нии, отличном от положе-

ния “P” или “N”

Отпущена

Двигатель работает

→ Электропитание аксессуаров включено (ACC)

Рычаг селектора в положе-

нии, отличном от положе-

ния “P” или “N”

Нажата

Цепь зажигания выключена (OFF)

→ Цепь зажигания включена (ON)

Рычаг селектора в положе-

нии, отличном от положе-

ния “P” или “N”

Нажата

Электропитание аксессуаров включено (ACC)

→ Цепь зажигания включена

(ON)

Рычаг селектора в положе-

нии, отличном от положе-

ния “P” или “N”

Нажата

Двигатель работает

→ Электропитание аксессуаров включено (ACC)

SL-52

Система запуска/остановки двигателя при помощи кнопки

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

• Модель  MT

(2) Проверьте другие функции переключения, отличные от переключений, осуществляемых
кнопкой запуска/остановки двигателя.
При выключателе зажигания в положении ACC и рычаге селектора в положении "Р", убедитесь,
что электропитание аксессуаров остается включенным

→ цепь зажигания выключенной, если

автомобиль был оставлен на 1 час или более.

2) Проверка состояния электропитания дисплея

(1) Проверка индикатора режимов работы кнопки запуска/остановки двигателя.
Проверка индикатора

ПРИМЕЧАНИЕ:
*1: При рычаге селектора в положении "Р" (модель АТ), успешной проверки кода-идентификатора
ключа и выключателе стоп-сигналов в положении ON.

(2) Индикатор мигает при выявлении одной из следующих неисправностей.

Положение рычага

селектора

Работа педали сцеп-

ления

Работа кнопки запуска/остановки двигателя

 —

Отпущена

Повторение последовательности переключений ЦЕПЬ ЗАЖИГАНИЯ ВЫ-
КЛЮЧЕНА (OFF)

→ ЭЛЕКТРОПИТАНИЕ АКСЕССУАРОВ ВКЛЮЧЕНО

(ACC)

→ ЦЕПЬ ЗАЖИГАНИЯ ВКЛЮЧЕНА (ON) → ЦЕПЬ ЗАЖИГАНИЯ ВЫ-

КЛЮЧЕНА (OFF)

Отпущена

Двигатель работает

→ Цепь зажигания выключена (OFF)

Нажата

Цепь зажигания выключена (OFF)

→ Запуск двигателя

Нажата

Электропитание аксессуаров включено (ACC)

→ Запуск двигателя

Нажата

Цепь зажигания включена (ON)

→ Запуск двигателя

Нажата

Двигатель работает

→ Цепь зажигания выключена (OFF)

Состояние кнопки запуска/остановки двигателя

Состояние светового индикатора

Цепь зажигания выключена (OFF) (кроме условий *1)

Индикатор не горит

Электропитание аксессуаров включено (ACC) (кроме условий *1)

Оранжевого цвета

Цепь зажигания включена (ON) (кроме условий *1)

Оранжевого цвета

Готовность к запуску двигателя (*1)

Зеленого цвета

После запуска двигателя

Индикатор не горит

Выявленные неисправности

Состояние светового индикатора

Заклинивание замка блокировки рулевой колонки

Индикатор мигает зеленым цветом

Внутренняя неисправность блока управления замка блокировки
рулевой колонки

Мигает оранжевый светодиод

Внутренняя неисправность блока управления электропитанием

Индикатор мигает оранжевым цветом

SL-53

Внутренняя ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

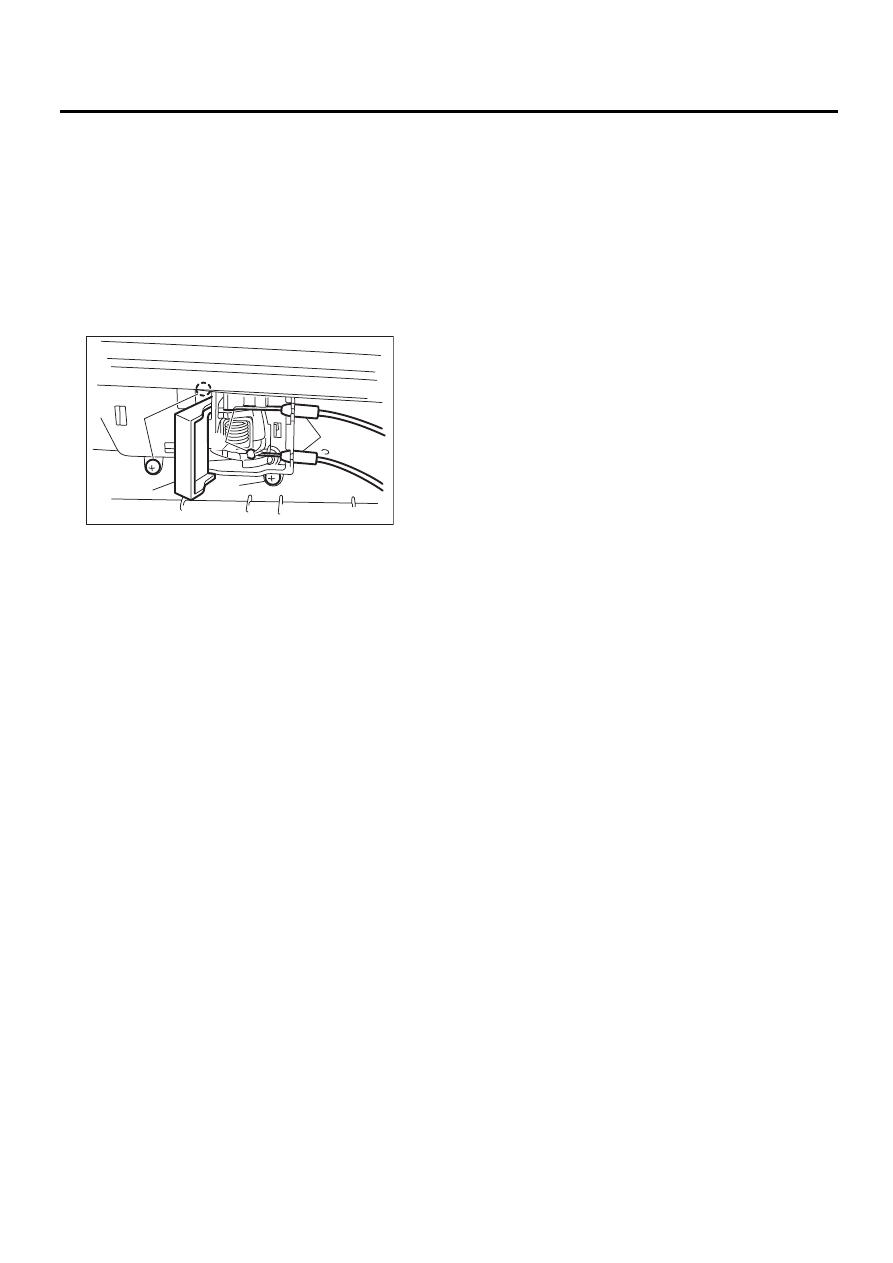

6. Внутренняя ручка передней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
2) Снимите заднюю крышку (1) внутренней
ручки двери.
3) Снимите трос (2).
4) Снимите шарик наконечника троса (3).
5) Отверните винты (4) и снимите внутреннюю
ручку двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки внутрен-
няя ручка двери работает нормально.

C: ПРОВЕРКА

1) Проверьте трос механизма открывания две-
рей на предмет деформации. Распрямите трос
в местах его деформации. В противном случае,
возможен сбой в работе. Если трос невозмож-
но отремонтировать, замените узел замка и
привода замка передней двери.
2) Убедитесь в том, что рычаг, тяга и трос рабо-
тают плавно.

SL-00571

(2)

(4)

(1)

(3)

(4)
