Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 1059

SL-22

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

3. Система дистанционного управления замками дверей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ

<См. WI-367, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема дистанционного управления замками ав-
томобиля.>

B: ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

1. УСТАНОВКА ПОЛЬЗОВАТЕЛЬСКИХ
НАСТРОЕК ПО ОТПИРАНИЮ

Для перехода к режиму отпирания переключи-
те все двери в режим отпирания (и наоборот),
руководствуясь следующей процедурой.
1) Закройте дверь водителя, а затем откройте
ее.
2) Вставьте ключ в замок зажигания, затем пе-
реведите выключатель зажигания из положе-
ния OFF в положение ON 10 раз или более в те-
чение 15 секунд. Процедуры с шага 1) по шаг 2)
должны быть выполнены в течение 45 секунд.
После правильного выполнения шагов 1) и 2)
однократно подается звуковой сигнал. Если
звуковой сигнал не подается, повторите проце-
дуру, начиная с шага 1).
3) Закройте дверь водителя.
4) Переведите выключатель зажигания из по-
ложения OFF в положение ON, одновременно
нажимая переключатель блокировки замков
дверей в положение LOCK.
5) Переведите выключатель зажигания из по-
ложения ON в положение OFF, одновременно
нажимая переключатель блокировки замков
дверей в положение UNLOCK, после чего от-
пустите переключатель блокировки замков
дверей. Процедуры с шага 3) по шаг 5) должны
быть выполнены в течение 30 секунд. После
правильного выполнения процедур двукратно
подается звуковой сигнал, а двери запираются
и отпираются в автоматическом режиме. Если
звуковой сигнал не подается, повторите проце-
дуру, начиная с шага 1).
6) Извлеките ключ из замка зажигания для за-
вершения процедуры.
7) Убедитесь в том, что параметры настройки
были изменены, задействовав кнопки ключа.

2. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ЗАМКАМИ АВТОМОБИЛЯ

Комментарии

Номер клеммы

Условия измерения

ЦЕНТРАЛЬ-
НЫЙ БЛОК
УПРАВЛЕ-
НИЯ

3 (ВЫХОД-

НОЙ СИГНАЛ)

Напряжение аккумуля-
тора не может быть из-
мерено, так как сигнал
цифровой.

Питание (Ре-
зервное)

Напряжение аккумуля-
тора подается посто-
янно.

Цепь массы

Напряжение величи-
ной 0 В подается пос-
тоянно.

SL-00228

4 3 2 1
8 7 6 5

i96

SL-23

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

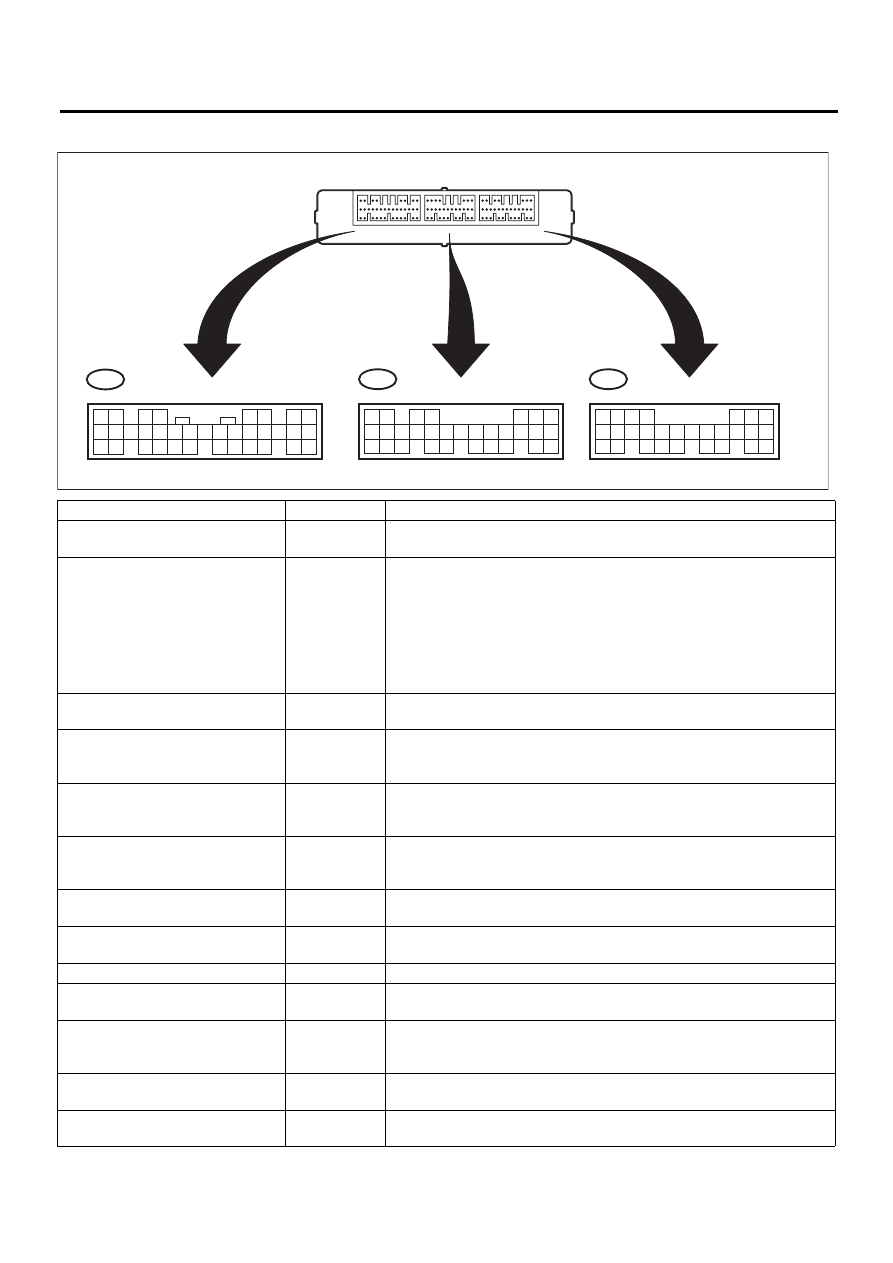

3. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

Комментарии

Номер клеммы

Условия измерения

Выключатель зажигания (ON)

A1 (ВХОД-

НОЙ СИГНАЛ)

Когда выключатель зажигания переведен в положение ON, подается
напряжение аккумулятора.

Привод замков дверей и дверцы
багажного отсека (Модель без
двойного замка),
привод двойного замка правой пе-
редней двери,
привод замков дверей и дверцы
багажного отсека (Модель с двой-
ным замком)

A7 (ВЫХОД-

НОЙ СИГНАЛ)

При нажатии кнопки LOCK пульта дистанционного управления, пода-
ется напряжение аккумулятора.

Привод замка двери и дверцы ба-
гажного отсека.

A8 (ВЫХОД-

НОЙ СИГНАЛ)

При нажатии кнопки UNLOCK пульта дистанционного управления, по-
дается напряжение аккумулятора.

Блок управления системы дистан-
ционного управления замками ав-
томобиля

A9 (ВХОД-

НОЙ СИГНАЛ)

Линия связи(Измерения невозможны, так как сигнал цифровой)

Датчик обнаружения ключа дис-
танционного доступа замка двери
(Модель с двойным замком)

A16 (ВЫХОД-

НОЙ СИГНАЛ)

При нажатии кнопки LOCK пульта дистанционного управления, пода-
ется напряжение аккумулятора.

Датчик крышки багажника или
датчик защелки дверцы багажно-
го отсека

A17 (ВХОД-

НОЙ СИГНАЛ)

Напряжение 0 В при открывании крышки багажника или дверцы ба-
гажного отсека.

Датчик открытия правой задней
двери

A18 (ВХОД-

НОЙ СИГНАЛ)

Напряжение 0 В при открывании правой задней двери.

Датчик открытия правой передней
двери

A19 (ВХОД-

НОЙ СИГНАЛ)

Напряжение 0 В при открывании передней правой двери.

Цепь массы

A21

Постоянно менее 10 Ом.

Привод крышки багажника

A22 (ВЫХОД-

НОЙ СИГНАЛ)

При нажатии кнопки TRUNK пульта дистанционного управления, по-
дается напряжение аккумулятора.

Привод замка передней двери во-
дителя (Модель без двойного за-
мка)

A23 (ВЫХОД-

НОЙ СИГНАЛ)

При нажатии кнопки UNLOCK пульта дистанционного управления, по-
дается напряжение аккумулятора.

Датчик открытия левой задней
двери

A31 (ВХОД-

НОЙ СИГНАЛ)

Когда левая задняя дверь открыта, подается напряжение менее 1 В.

Датчик открытия левой передней
двери

A32 (ВХОД-

НОЙ СИГНАЛ)

Когда левая передняя дверь открыта, подается напряжение менее 1 В.

19
28

18
27

16
26

15
25

14
24

13 12

11
22

2
9

1
8

B281

20
30

19
29

18
28

16
27

15
26

14 13

12
24

11
23

2
9

1
8

B280

23
35

22
34

20
33

19
32

18
31

17
30

16 15

14
28

13
27

12
26

10
25

1
9

i84

: A

: C

: B

SL-00777

SL-24

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

Электропитание (замка двери)

A34

Напряжение аккумулятора подается постоянно.

Привод правого двойного замка
передней двери (Модель с двой-
ным замком)

A35 (ВЫХОД-

НОЙ СИГНАЛ)

При нажатии кнопки LOCK пульта дистанционного управления, пода-
ется напряжение аккумулятора.

Плафон освещения салона

B3 (ВХОД-

НОЙ СИГНАЛ)

• Когда нажата кнопка UNLOCK пульта дистанционного управления,
подается напряжение менее 1 В.
• Когда дверь открыта, подается напряжение менее 1 В.

Питание (Резервное)

Если установлен предохранитель цепи резервного питания, постоян-
но подается напряжение аккумуляторной батареи.

Цепь указателей поворота и ава-
рийной сигнализации

B12 (ВЫХОД-

НОЙ СИГНАЛ)

Когда нажата кнопка LOCK или UNLOCK пульта дистанционного уп-
равления, подается напряжение менее 1 В.

Цепь массы

B22

Постоянно менее 10 Ом.

Переключатель режимов регист-
рации

C22

Когда подключен разъем переключателя режимов регистрации, по-
дается напряжение менее 1 В.

Цепь управления питанием

Напряжение аккумулятора подается постоянно.

Датчик системы предупреждения
ключа зажигания

C7 (ВХОД-

НОЙ СИГНАЛ)

Когда в выключатель зажигания вставлен ключ, подается напряже-
ние аккумулятора.

Цепь массы

Постоянно менее 10 Ом.

Цепь массы

Постоянно менее 10 Ом.

Комментарии

Номер клеммы

Условия измерения

SL-25

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

C: ПРОВЕРКА

1. ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Признак неисправности

Порядок устранения

Ссылка

Ни одна из функций
системы дистанционно-
го управления замками
автомобиля не работа-
ет.

1. Проверьте батарею пульта дистанци-
онного управления.

<См. SL-27, ПРОВЕРКА БАТАРЕИ И ФУНКЦИЙ
ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, ПРО-
ВЕРКА, Система дистанционного управления за-
мками автомобиля.>

2. Снимите и осмотрите предохранитель
№ 3 (в блоке предохранителей и реле) и
№ 7 (в блоке предохранителей и реле).

Если предохранитель перегорел, замените его на
новый.
Если в предохранители исправны, проверьте цепи
электропитания и массы. <См. SL-15, ПРОВЕРКА
ЦЕПЕЙ ЭЛЕКТРОПИТАНИЯ И МАССЫ, ПРОВЕР-
КА, Система управления замками дверей.>

3. Проверьте блок управления системы
дистанционного управления замками ав-
томобиля.

<См. SL-28, ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗА-
МКАМИ АВТОМОБИЛЯ, Система дистанционного
управления замками автомобиля.>

4. Проверьте цепи питания и массы, а
также цепь разъема регистрации цент-
рального блока управления.

<См. SL-29, ПРОВЕРКА ЦЕПИ ПИТАНИЯ И МАССЫ
ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ И ЦЕПИ
РАЗЪЕМА РЕГИСТРАЦИИ, ПРОВЕРКА, Система
дистанционного управления замками дверей.>

5. Проверьте датчик системы предуп-
реждения ключа зажигания.

<См. SL-31, ПРОВЕРКА ДАТЧИКА СИСТЕМЫ ПРЕ-
ДУПРЕЖДЕНИЯ КЛЮЧА ЗАЖИГАНИЯ, ПРОВЕР-
КА, Система дистанционного управления замками
автомобиля.>

6. Проверьте датчик открытия двери.

<См. SL-30, ПРОВЕРКА ДАТЧИКА ОТКРЫТИЯ ДВЕ-
РИ, ПРОВЕРКА, Система дистанционного управле-
ния замками автомобиля.>

7. Проверьте центральный блок управ-
ления.

<См. LAN(diag)-2, Базовая процедура диагностики.>

Регистрация пульта
дистанционного управ-
ления не осуществляет-
ся.

1. Проверьте батарею пульта дистанци-
онного управления.

2. Проверьте цепь разъема регистрации. <См. SL-29, ПРОВЕРКА РАЗЪЕМА РЕГИСТРАЦИИ,

ПРОВЕРКА, Система дистанционного управления
замками автомобиля.>

3. Проверьте датчик системы предуп-
реждения ключа зажигания.

4. Проверьте сигнал переключателя бло-
кировки замков дверей.

<См. SL-34, ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИ-
РОВКИ ЗАМКОВ ДВЕРЕЙ, ПРОВЕРКА, Система
дистанционного управления замками автомобиля.>

5. Проверьте центральный блок управ-
ления.

<См. LAN(diag)-2, Базовая процедура диагностики.>

6. Проверьте блок управления системы
дистанционного управления замками ав-
томобиля.
