LI-38

Узел фонаря освещения номерного знака

СИСТЕМА ОСВЕЩЕНИЯ

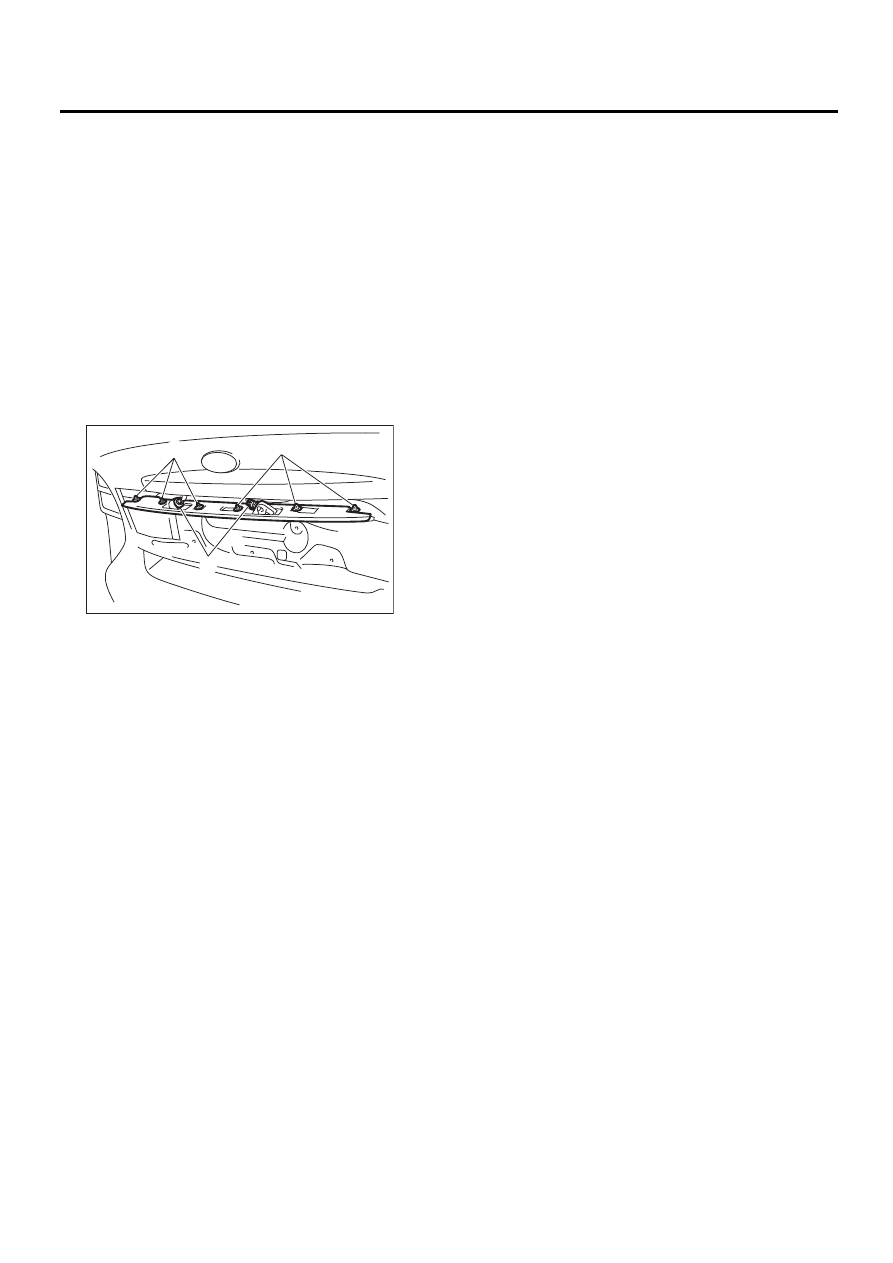

27.Узел фонаря освещения

номерного знака

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите декоративную накладку крышки
багажника. <См. EI-78, СНЯТИЕ, Декоративная
накладка крышки багажника.>
2) Снимите внутреннюю отделку крышки ба-
гажника. <См. EI-74, ВНУТРЕННЯЯ ОТДЕЛКА
КРЫШКИ БАГАЖНИКА, СНЯТИЕ, Внутренняя
отделка багажника.>
3) Поверните и снимите патрон (А) лампы. Вы-
свободите фиксатор (В) и снимите узел фона-
ря освещения номерного знака.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Отсоедините разъем жгута проводов и сни-
мите декоративную накладку дверцы багажно-
го отсека. <См. EI-79, СНЯТИЕ, Декоративная
накладка дверцы багажного отсека>
3) Снимите фонарь освещения номерного зна-
ка с декоративной накладки дверцы багажного
отсека.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00306

(A)

(B)

(B)

LI-39

Фонарь освещения номерного знака

СИСТЕМА ОСВЕЩЕНИЯ

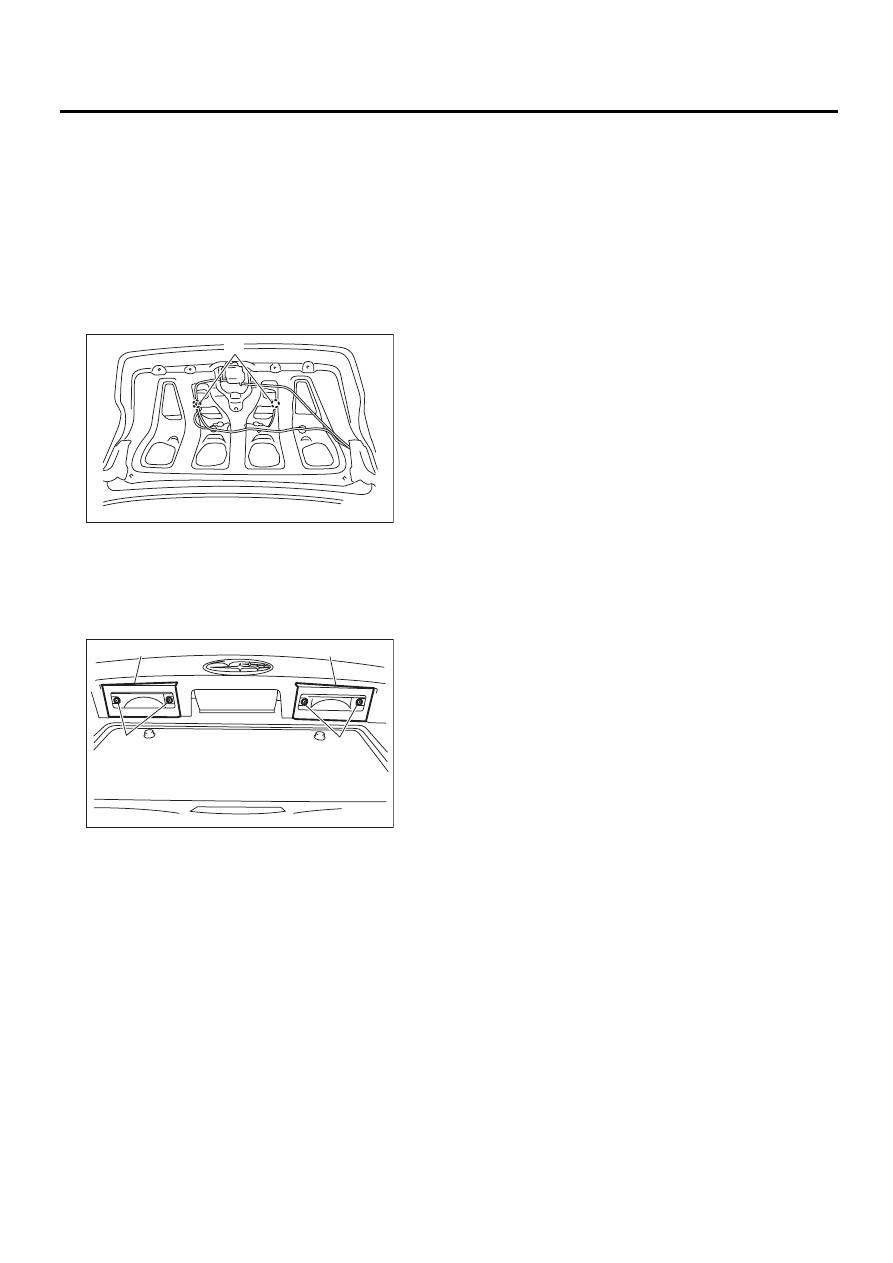

28.Фонарь освещения

номерного знака

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите внутреннюю отделку крышки ба-
гажника. <См. EI-74, ВНУТРЕННЯЯ ОТДЕЛКА
КРЫШКИ БАГАЖНИКА, СНЯТИЕ, Внутренняя
отделка багажника.>
2) Поверните и снимите патрон (А) лампы.

3) Снимите лампу.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отверните крепежный винт (А) фонаря ос-
вещения номерного знака, а затем снимите
рассеиватель (B).

2) Снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00307

(A)

LI-00308

(A)

(A)

(B)

(B)

LI-40

Верхний стоп-сигнал

СИСТЕМА ОСВЕЩЕНИЯ

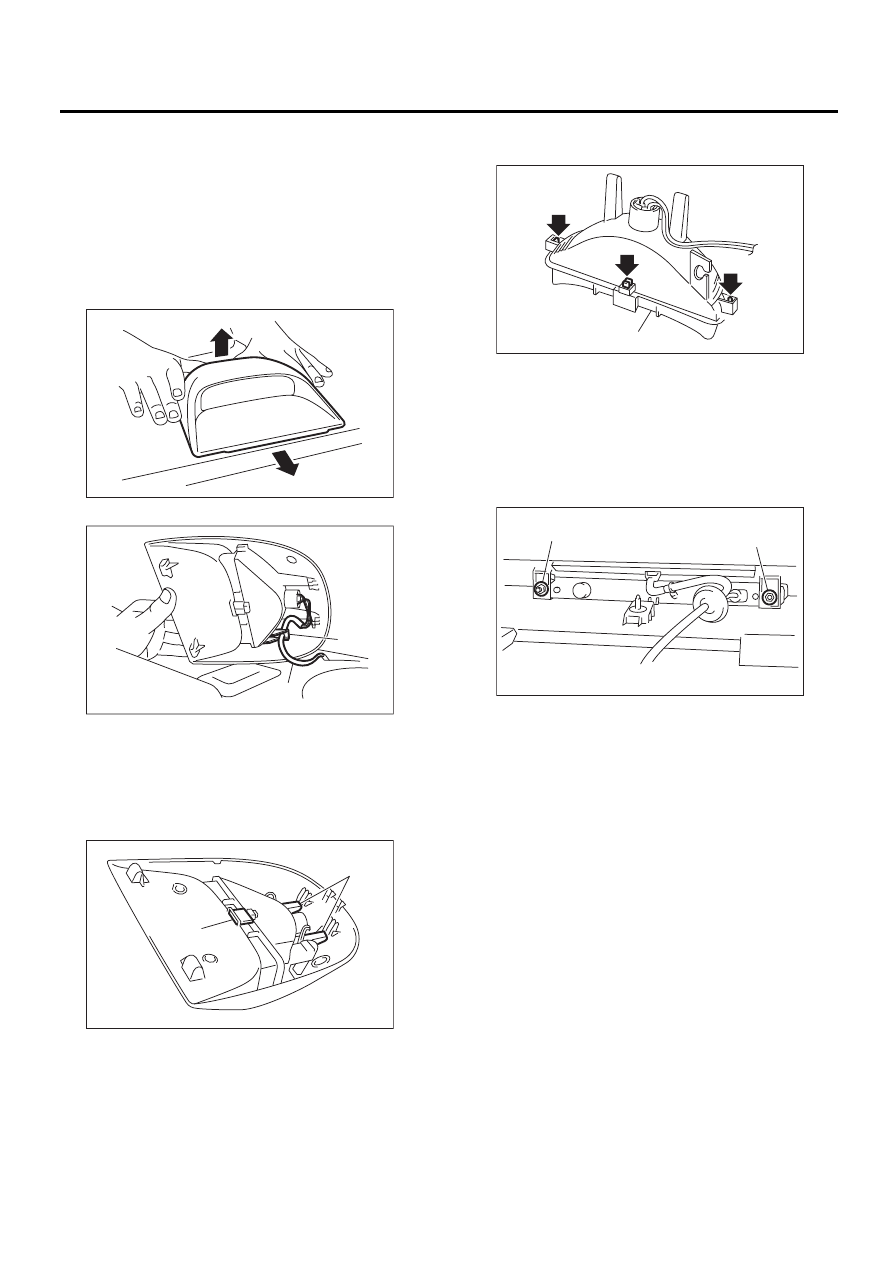

29.Верхний стоп-сигнал

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Отведите верхний стоп-сигнал в сторону за-
дней части автомобиля (1), поднимите задний
край (2), высвободите фиксаторы и снимите
стоп-сигнал.

3) Снимите жгут проводов с хомута.

4) Высвободите две зажимные лапки (А), из-
влеките верхний стоп-сигнал из накладки и
снимите зажимную лапку (В).

5) Высвободите три зажимные лапки и снимите
рассеиватель (А).

6) Снимите лампу.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите спойлер крыши. <См. EI-43, СНЯ-
ТИЕ, Спойлер крыши.>
3) Отверните гайки (A), а затем отсоедините
верхний стоп-сигнал.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

(1) Жгут проводов

(2) Хомут

LI-00333

(1)

(2)

LI-00334

(2)

(1)

LI-00309

(A)

(B)

LI-00310

(A)

LI-00312

(A)

(A)

LI-41

Верхний стоп-сигнал

СИСТЕМА ОСВЕЩЕНИЯ

C: ПРОВЕРКА

1. МОДЕЛЬ С КУЗОВОМ СЕДАН
(СТАНДАРТНОГО ТИПА)

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. МОДЕЛЬ С КУЗОВОМ СЕДАН
(С ВМОНТИРОВАННЫМ ЗАДНИМ
СПОЙЛЕРОМ) И МОДЕЛЬ С КУЗОВОМ
УНИВЕРСАЛ

1) Установите верхний стоп-сигнал и проверь-
те его работу.
2) Если верхний стоп-сигнал не горит, замените
его новым.

ПРИМЕЧАНИЕ:
Поскольку в верхнем стоп-сигнале модели с ку-
зовом Седан (с вмонтированным задним спой-
лером) и в верхнем стоп-сигнале модели с ку-
зовом Универсал применяется светодиодная
лампа, то если она не загорается, замените
весь узел верхнего стоп-сигнала.
