LI-34

Лампа заднего указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

23.Лампа заднего указателя

поворота

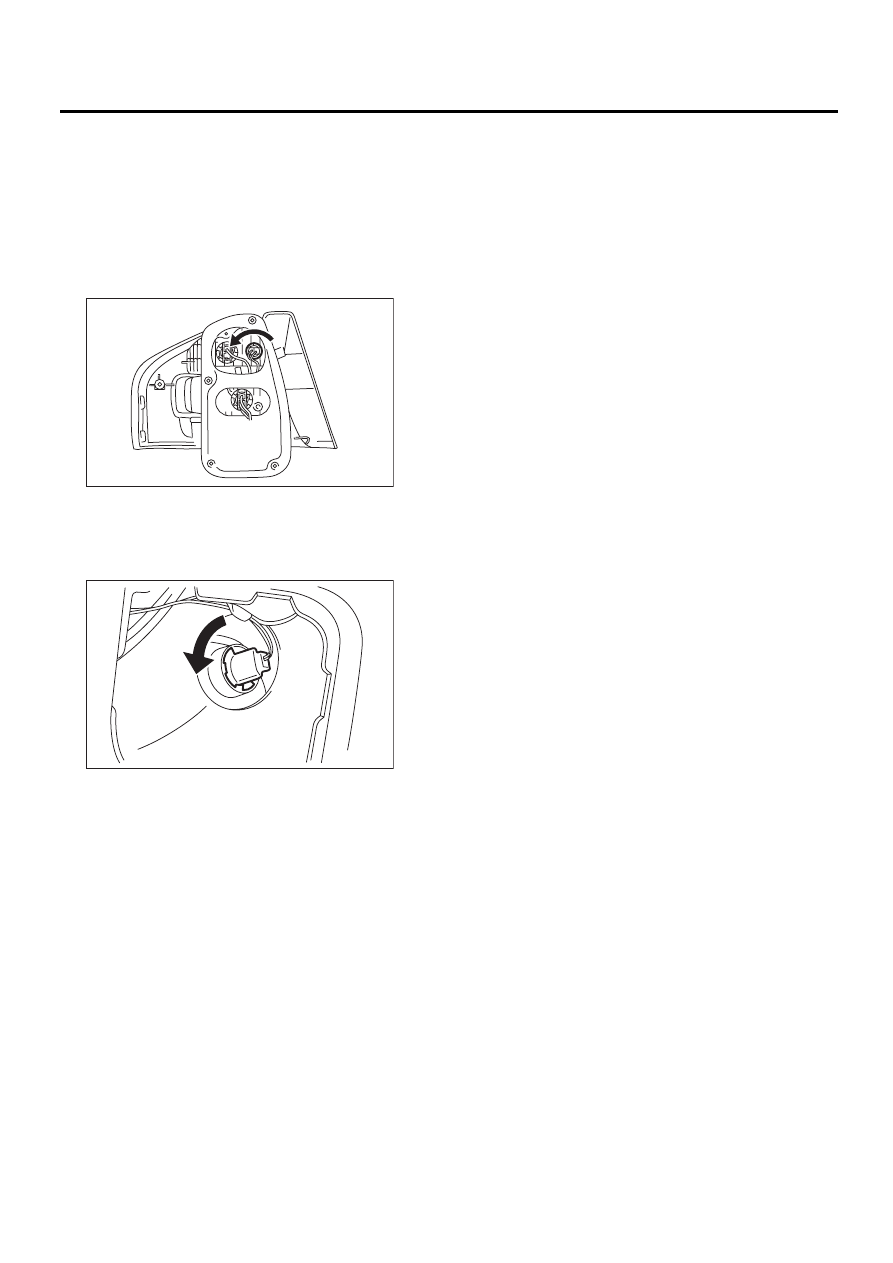

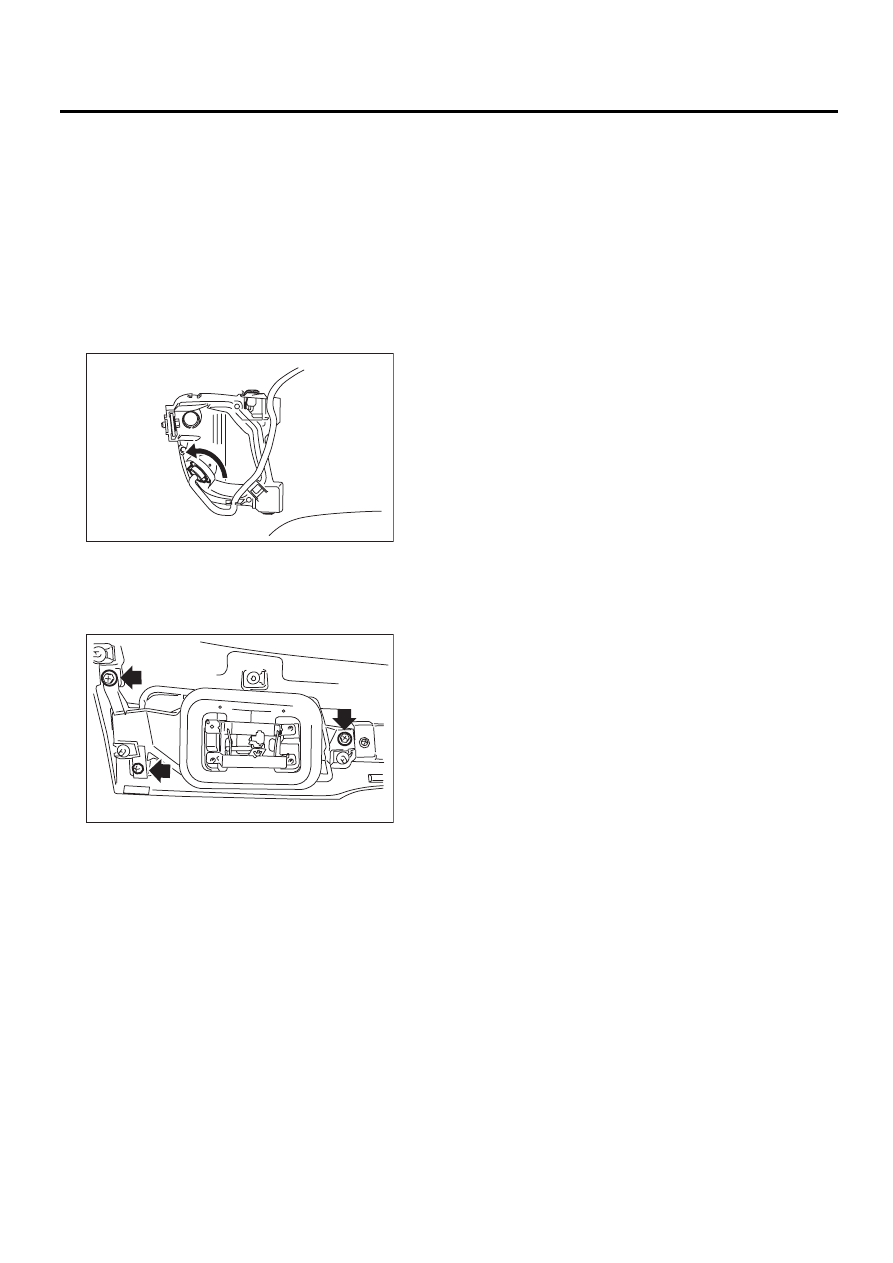

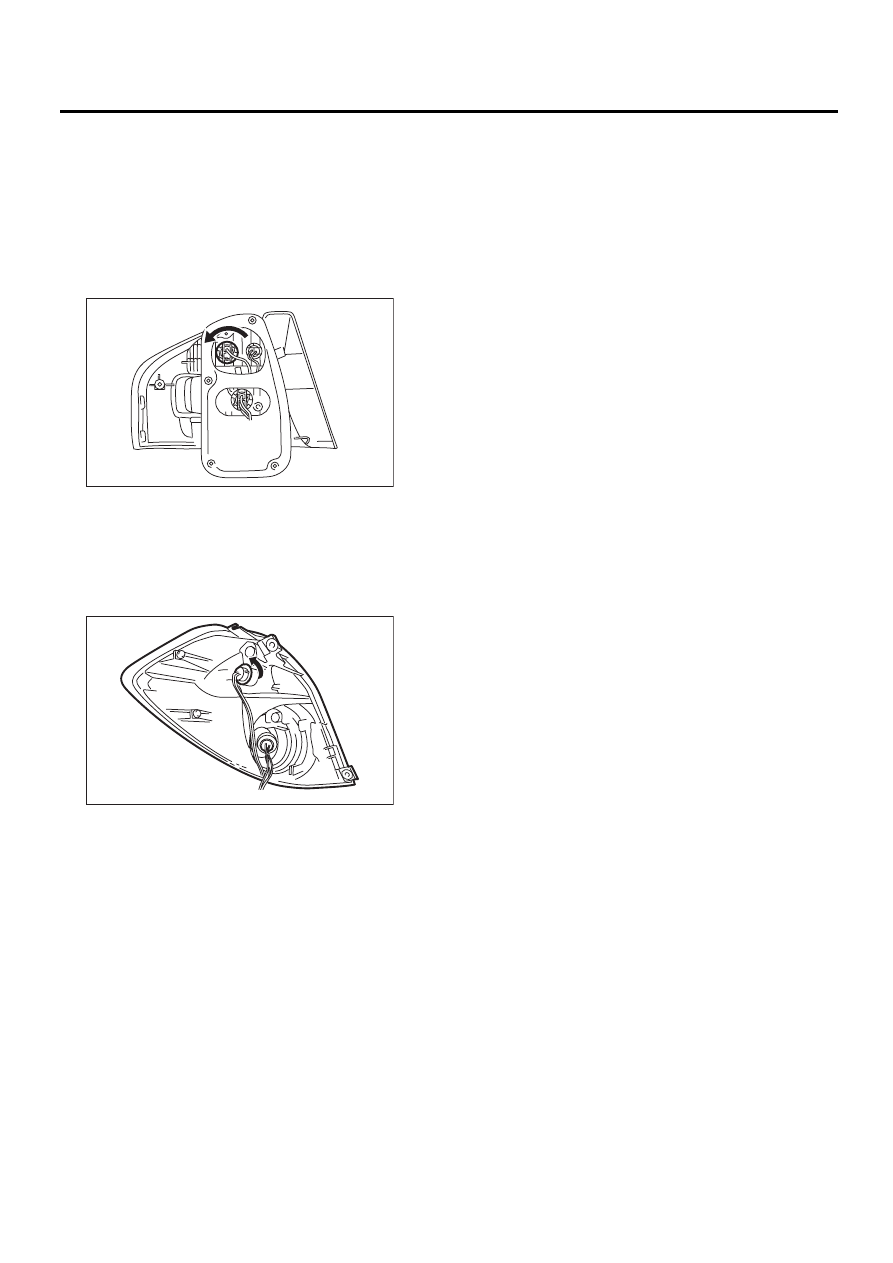

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите накладку боковой внутренней от-
делки багажника.
2) Поверните патрон и снимите лампу.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите узел заднего комбинированного
фонаря. <См. LI-32, МОДЕЛЬ С КУЗОВОМ
УНИВЕРСАЛ, СНЯТИЕ, Узел заднего комбини-
рованного фонаря.>
2) Поверните патрон и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00709

LI-00724

LI-35

Узел фонаря заднего хода

СИСТЕМА ОСВЕЩЕНИЯ

24.Узел фонаря заднего хода

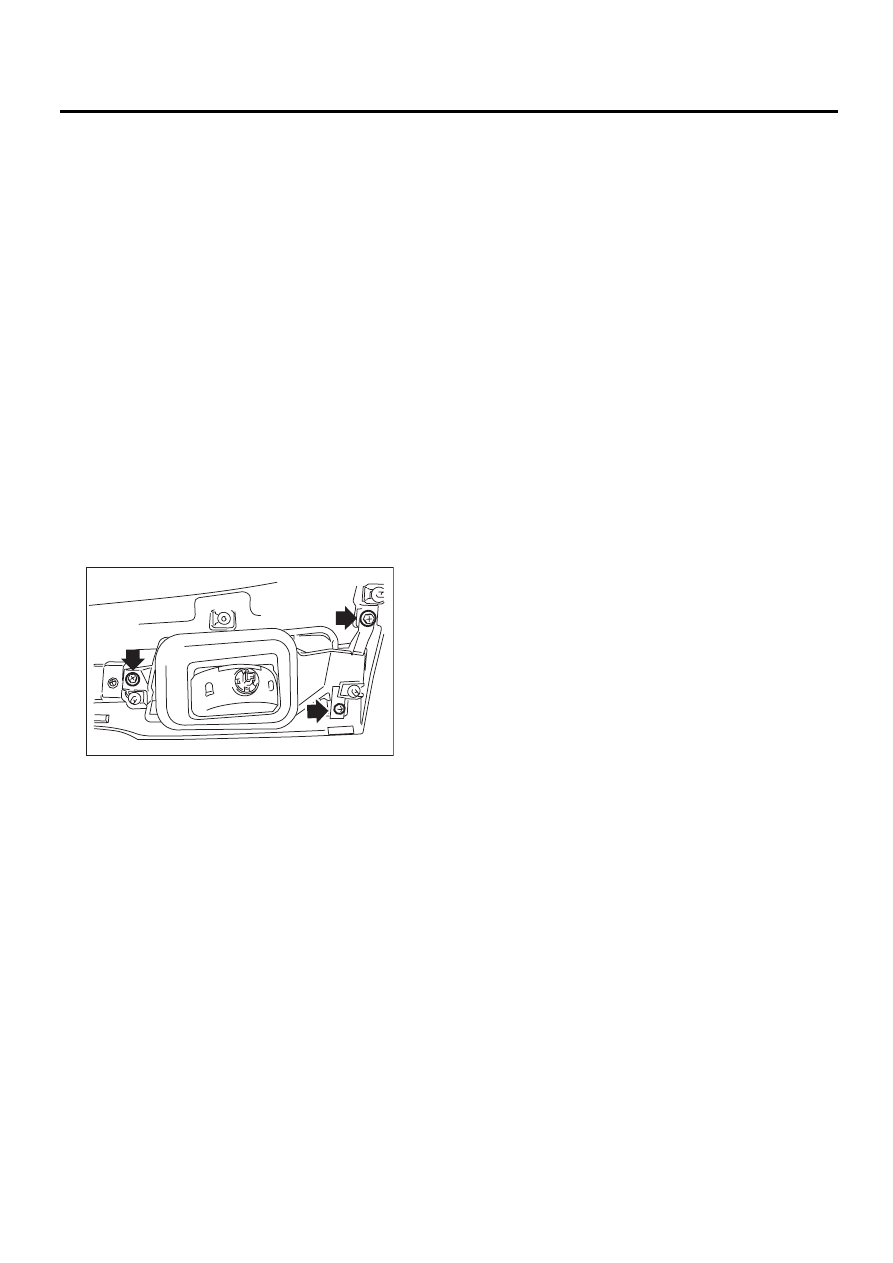

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Модели с кузовом Универсал: В моделях с за-
дним противотуманным фонарем фонарь зад-
него хода устанавливается только со стороны
переднего пассажира.

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

Снимите узел заднего комбинированного фо-
наря. <См. LI-32, СНЯТИЕ, Узел заднего комби-
нированного фонаря.>

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Отсоедините разъем жгута проводов и сни-
мите декоративную накладку дверцы багажно-
го отсека. <См. EI-79, СНЯТИЕ, Декоративная
накладка дверцы багажного отсека>
3) Отверните гайки крепления и снимите узел
фонаря заднего хода.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00710

LI-36

Лампа фонаря заднего хода

СИСТЕМА ОСВЕЩЕНИЯ

25.Лампа фонаря заднего

хода

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите технологический лючок лампы в
боковой внутренней отделке багажника.
2) Поверните патрон и снимите лампу.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите технологический лючок лампы во
внутренней отделке дверцы багажного отсека.
2) Поверните патрон и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00711

LI-00305

LI-37

Лампа заднего противотуманного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

26.Лампа заднего

противотуманного фонаря

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите узел заднего комбинированного
фонаря. <См. LI-32, СНЯТИЕ, Узел заднего
комбинированного фонаря.>
2) Снимите облицовку заднего бампера. <См.
EI-39, СНЯТИЕ, Задний бампер.>
3) Поверните патрон и снимите лампу.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите узел заднего противотуманного фо-
наря. <См. LI-30, СНЯТИЕ, Задний противоту-
манный фонарь.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Установите узел заднего противотуманного
фонаря и проверьте его работу.
2) Если фара не горит, замените задний проти-
вотуманный фонарь на новый.

ПРИМЕЧАНИЕ:
Поскольку в заднем противотуманном фонаре
используется светодиодная лампа, то если она
выходит из строя, замените весь узел заднего
противотуманного фонаря.

LI-00712

LI-00706
