Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 81





ME(H4SO)-84

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

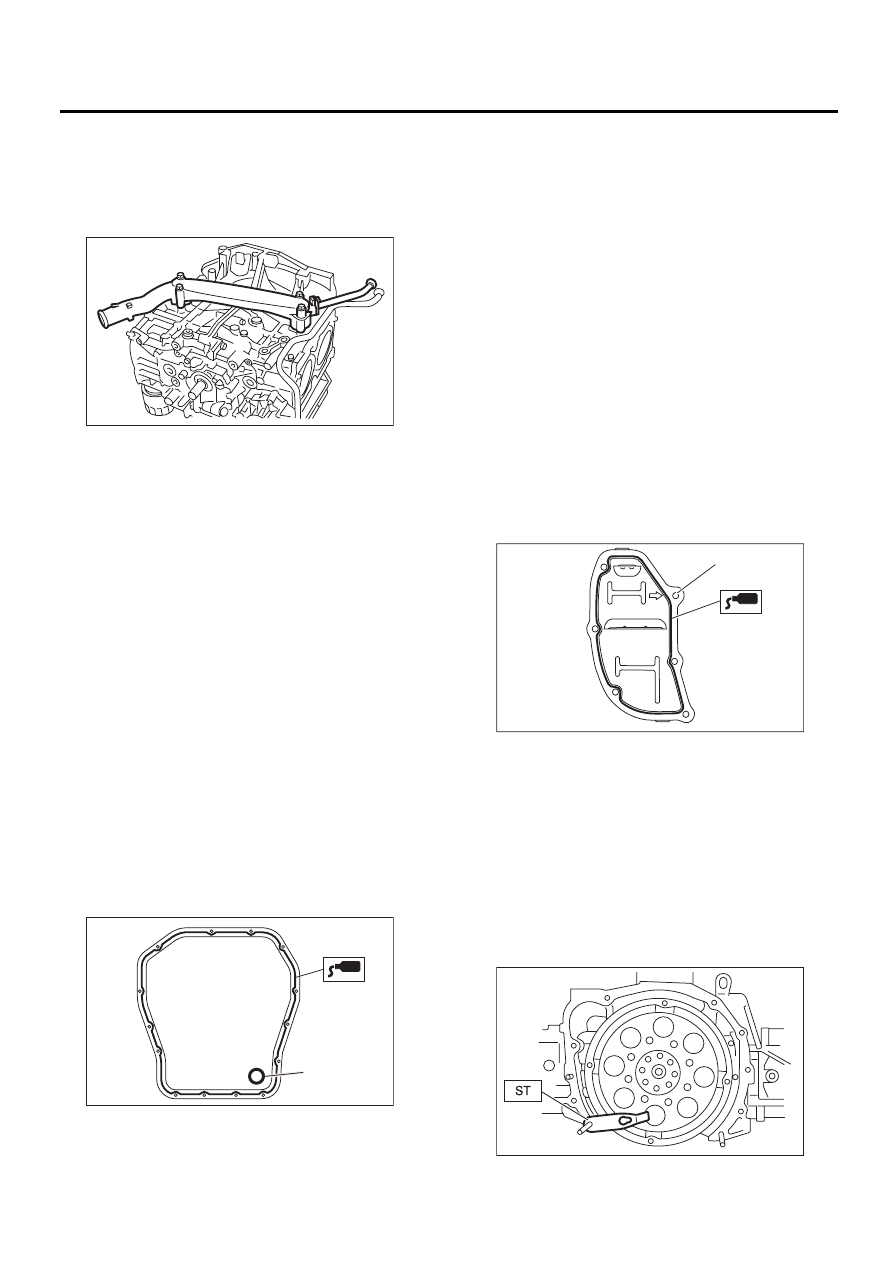

22) Установите водяную трубку.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

23) Установите отражательную пластину.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

24) Установите маслоприемник.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

25) Затяните опору маслоприемника вместе с
отражательной пластиной.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

26) Нанесите прокладочный герметик на со-
прягаемые поверхности поддона картера и ус-
тановите поддон картера.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

27) Нанесите прокладочный герметик на сопря-
гаемые поверхности крышки масляного сепара-
тора и резьбовую часть болта (A), как показано
на рисунке (при повторном использовании бол-
та), затем установите крышку масляного сепа-
ратора.
ПРИМЕЧАНИЕ:
• Установку производите в течение 5 минут
после нанесения прокладочного герметика.
• Используйте новую крышку масляного сепа-
ратора.
Прокладочный герметик:

• Сопряженная поверхность

THREE BOND 1217G
(Деталь № K0877Y0100) или эквивалент-
ный

• Резьбовая часть болта (A) (при повтор-
ном использовании болтов)

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

28) Установите маховик. (модель MT)
 <См. CL-23, УСТАНОВКА, Маховик.>
29) Установите диск сцепления. (модель MT)
<См. CL-19, УСТАНОВКА, Диск и корзина сцеп-
ления.>
30) Установите ведущий диск. (Модель AT)
Заблокируйте коленчатый вал при помощи спе-
циального инструмента.
ST

498497100

СТОПОР КОЛЕНЧАТОГО
ВАЛА

Момент затяжки:

72 Нм (7,3 кгс-м, 53,1 фунт-сила-фут)

(A) Прокладка

ME-00300

LU-02353

(A)

ME-03333

(A)

ME-00298

ME(H4SO)-85

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

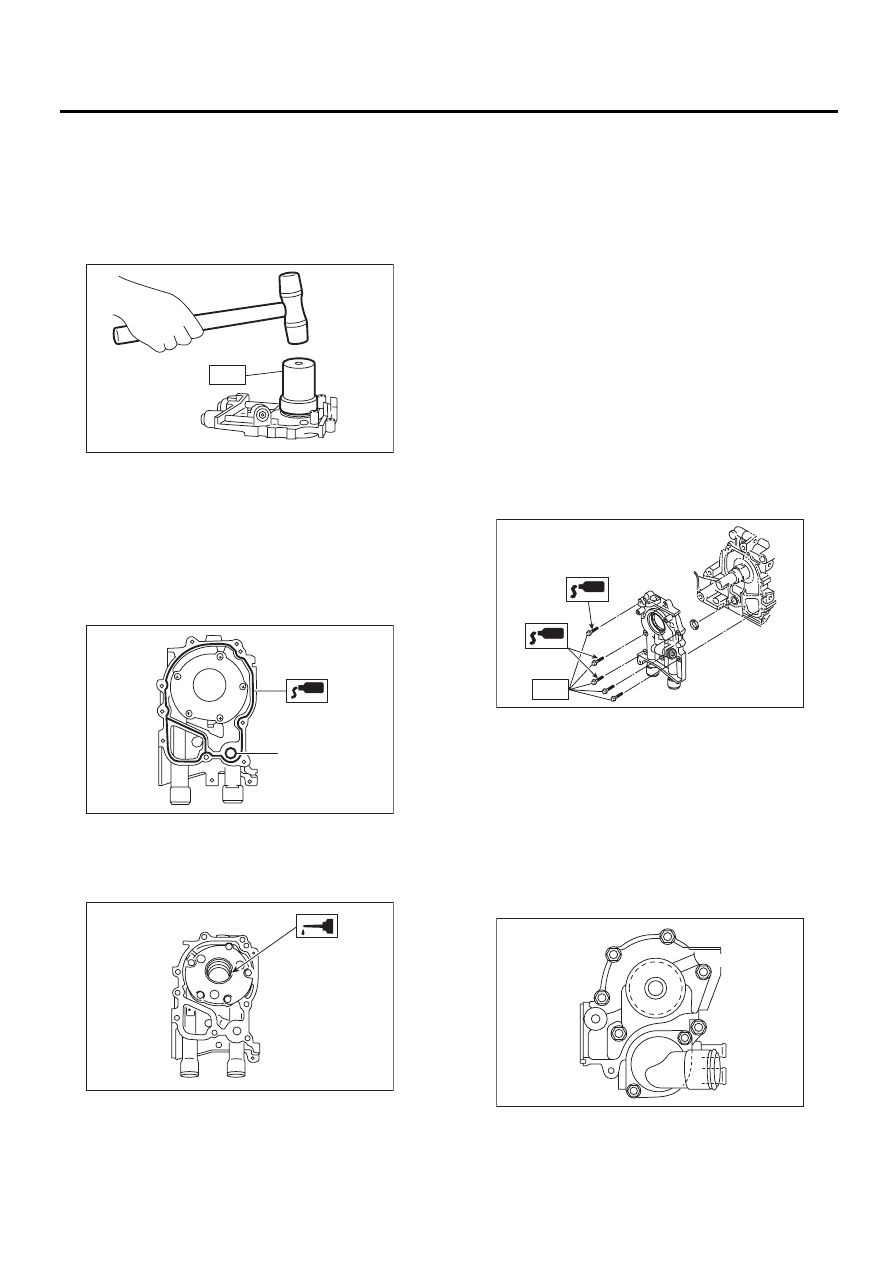

31) Установите масляный насос.

(1) При помощи специального инструмента
установите передний сальник.

ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.

(2) Нанесите прокладочный герметик на со-
пряженные поверхности масляного насоса.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь №
K0877Y0100) или эквивалентный

(3) Нанесите слой моторного масла внутрь
сальника.

(4) Установите масляный насос на блок ци-
линдров. Будьте осторожны, чтобы во вре-
мя установки не повредить сальник.

ПРИМЕЧАНИЕ:
• Убедитесь, что кромки сальника не загнуты.
• Перед установкой совместите плоскую по-
верхность внутреннего ротора масляного насо-
са с коленчатым валом.
• Используйте новые уплотнительные кольца
и сальники.
• Не забудьте установить уплотнительные
кольца.

(5) Нанесите прокладочный герметик на
резьбу трех болтов, показанных на рисунке.
(при повторном использовании болтов)

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

T: 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

32) Установите заглушку сервисного отверс-
тия и прокладку.

ПРИМЕЧАНИЕ:
• При установке водяного насоса, затяните
болты в два этапа в алфавитном порядке, как
показано на рисунке.
• Используйте новую прокладку.

Момент затяжки:

Первый: 12 Нм (1,2 кгс-м, 8,7 фунт-сила-фут)
Второй: 12 Нм (1,2 кгс-м, 8,7 фунт-сила-фут)

(A) Уплотнительное кольцо

LU-00021

ST

ME-00165

(A)

ME-00312

LU-02103

T

ME-02463

(F)

(E)

(D)

(C)

(B)

(A)

ME(H4SO)-86

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

33) Установите обводную водяную трубку ото-
пителя.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

34) Установите масляный фильтр.
<См. LU(H4SO)-21, УСТАНОВКА, Фильтр мо-
торного масла.>
35) Установите головку блока цилиндров. <См.
ME(H4SO)-64, УСТАНОВКА, Головка блока ци-
линдров.>
36) Установите звездочку коленчатого вала.
<См. ME(H4SO)-54, УСТАНОВКА, Звездочка
коленчатого вала.>
37) Установите звездочку распределительного
вала. <См. ME(H4SO)-52, УСТАНОВКА, Звез-
дочка распределительного вала.>
38) Установите ремень ГРМ. <См. ME(H4SO)-
47, УСТАНОВКА, Ремень ГРМ.>
39) Отрегулируйте клапанный зазор. <См.
ME(H4SO)-32, РЕГУЛИРОВКА, Клапанный за-
зор.>

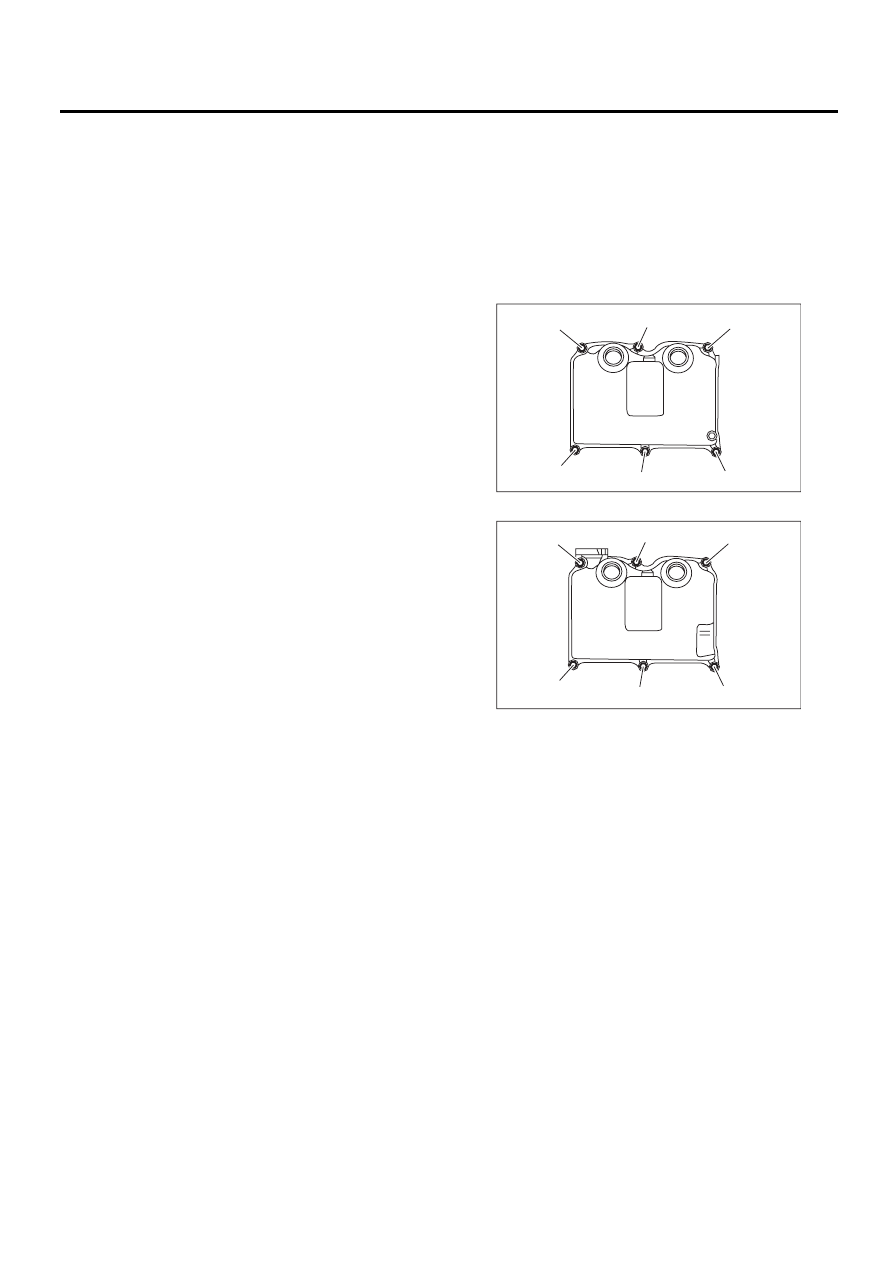

40) Установите клапанную крышку.

(1) Установите прокладку клапанной крыш-
ки на клапанную крышку.

ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.

(2) Временно затяните болты в алфавитном
порядке, как показано на рисунке, а затем
затяните их в два приема.

Момент затяжки:

1-й

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

2-й (затяните только болты (a) и (b))

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Правая сторона

Левая сторона

41) Установите крышку ремня ГРМ.
<См. ME(H4SO)-45, УСТАНОВКА, Крышка ремня
ГРМ.>
42) Установите шкив коленчатого вала. <См.
ME(H4SO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
43) Установите впускной коллектор.
<См. FU(H4SO)-13, УСТАНОВКА, Впускной кол-
лектор.>
44) Установите генератор и компрессор конди-
ционера вместе с их кронштейнами.

Момент затяжки:

36 Нм (3,7 кгс-м, 26,6 фунт-сила-фут)

45) Установите клиновидные ремни.
<См. ME(H4SO)-41, УСТАНОВКА, Клиновид-
ный ремень.>

ME-02715

(a)

(b)

(c)

(d)

(e)

(f)

ME-02716

(a)

(b)

(c)

(d)

(e)

(f)

ME(H4SO)-87

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

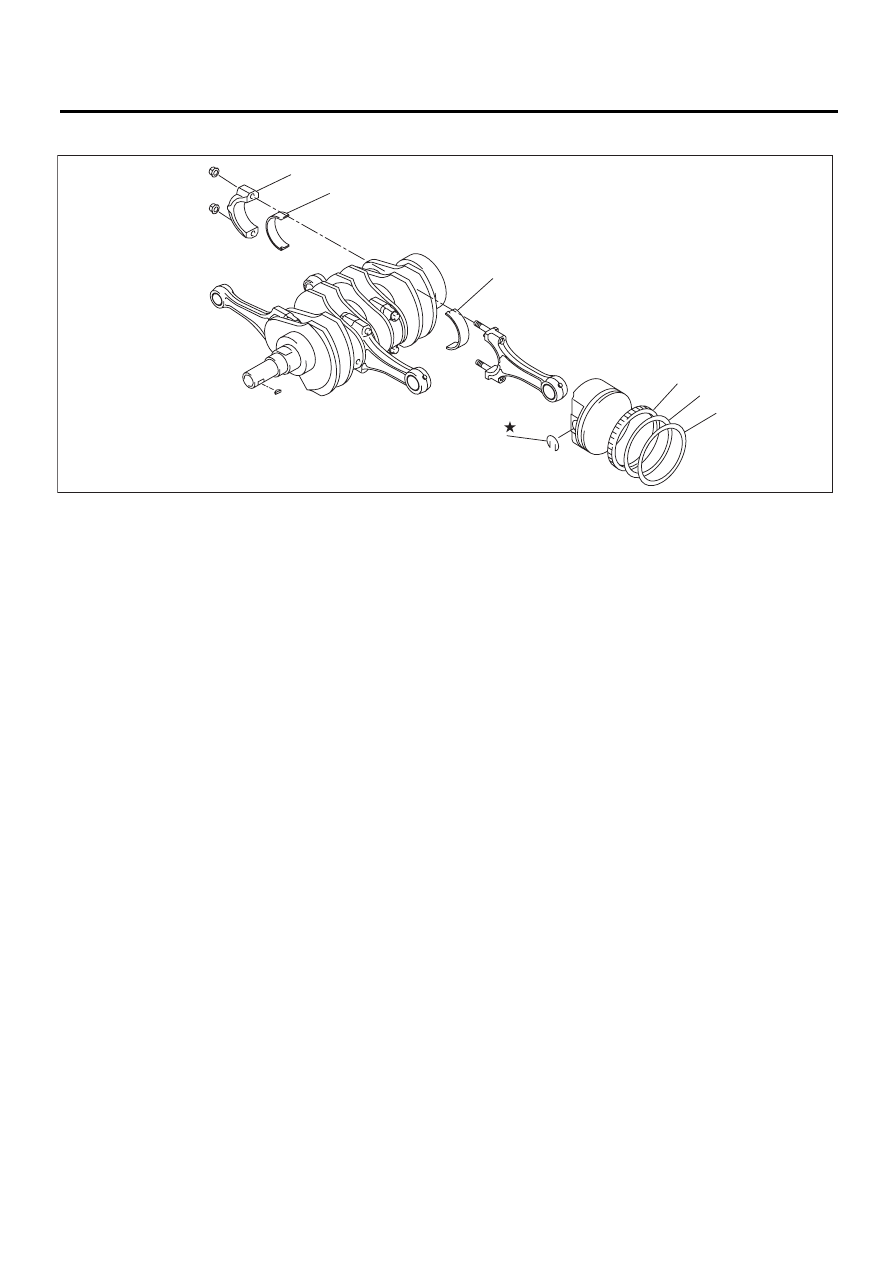

C: РАЗБОРКА

1) Снимите крышку шатуна.
2) Снимите вкладыш шатунного подшипника
коленчатого вала.

ПРИМЕЧАНИЕ:
Сложите снятые шатуны, крышки шатунов и
вкладыши по порядку, так чтобы они, храни-
лись в своих изначальных сочетаниях/группах
и не перепутались.
3) Снимите поршневые кольца при помощи рас-
ширителя поршневых колец.
4) Снимите маслосъемное кольцо вручную.

ПРИМЕЧАНИЕ:
Разложите снятые поршневые кольца по по-
рядку во избежание путаницы.
5) Снимите стопорное кольцо.

(1)

Крышка шатуна

(3) Верхнее кольцо

(5) Маслосъемное кольцо

(2)

Вкладыш шатунного подшипника коленчатого вала

(4) Второе кольцо

(6) Стопорное кольцо

ME-02411

(2)

(2)

(6)

(5)

(4)

(3)

(1)
