Шкода Октавия. Разборка и сборка кожуха привода переключения передач



Шкода Октавия. Разборка и сборка кожуха привода переключения передач

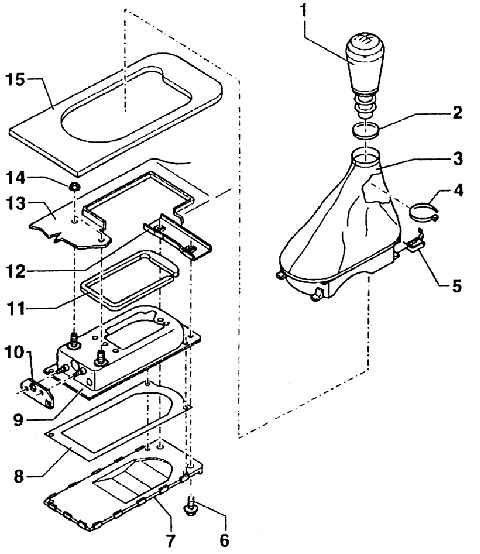

Кожух привода переключения передач

5.3.4 Разборка и сборка кожуха привода переключения передач Skoda Octavia

1 – шаровая головка рычагапереключения передач (при разборке также нужно удалить кожух, поз. 3);
2 – кольцо;
3 – кожух с рамкой (при разборке также нужно удалить шаровую головку, поз. 1);
4 – зажимы;
5 – соединительная деталь (соединяеткожух с шаровой головкой);
6 – прихват (для прикрепления шаровойголовки к рычагу переключения передач);
7 – звукоизоляционный кожух;
8 – самоконтрящаяся гайка, 25 Нм (для прикрепления корпуса механизмапереключения передач к кронштейну);
9 – кронштейн;
10 – держатель кожуха привода переключения передач;
11 – уплотнение (между кожухом
привода переключения передач и полом кузова, самонаклеивающееся, наклеить на корпус механизма переключения передач);
12 – вплотнение (между тросами Боудена и кожухом привода переключения передач);
13 – кожух привода переключения передач;
14 – уплотнение (самонаклеивающееся, наклеено на крышке);
15 – крышка
