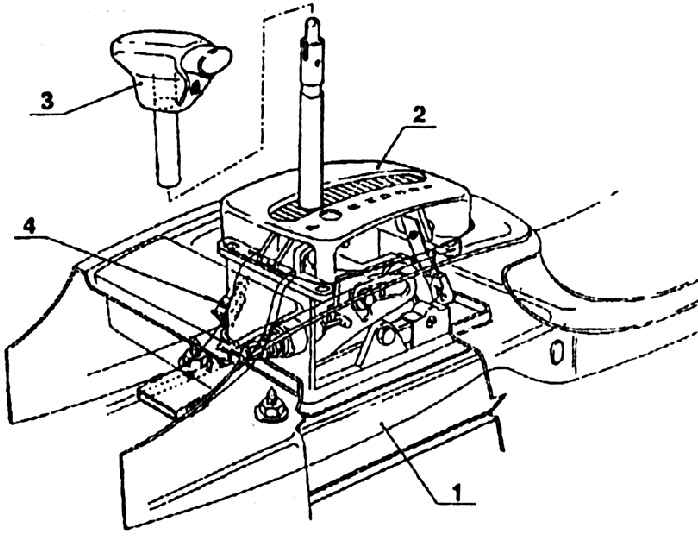

Переключающее устройство в автоматической коробке передач
1 – узел управления;
2 – кожух переключающего устройства;
3 – рукоять рычага переключения;
4 – клеммник пучка проводов
Подсоединение упругой тяги к автоматической коробке передач
1 – упругая тяга переключения в сборе;
2 – стопор гибкого троса;
3 – кронштейн
4 – рычаг с пальцем

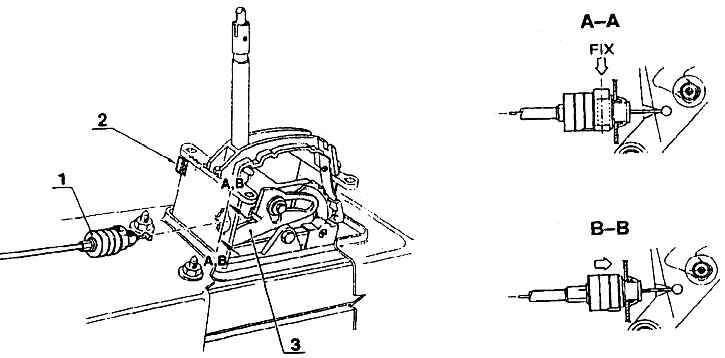

Подсоединение упругой тяги к переключающему устройству автоматической коробки передач
1 – тяга замка;
2 – клеммник;
3 – рычаг
Переключение в автоматической коробке передач происходит автоматически на основе предварительного выбора режима эксплуатации. Предварительный выбор производится продольным движением рычага переключения. Рычаг продет через упругий кожух, закрывающий паз в консоли переключения. Символы предварительного выбора сделаны более светлыми. Рукоять рычага переключения имеет на боку кнопку арретации. В положении на стоянке переключение заблокировано электрическим импульсом от общего включения.
Движение рычага для проведения одного выбора передается механически, упругой тягой в гибком шланге.
