Шкода Фабия. Вентиляция и отопление салона

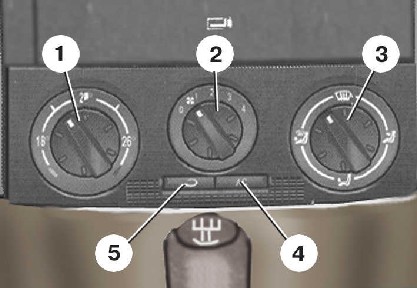

Панель управления отопителем

1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года


1 – ручка регулировки температуры;
2 – ручка переключателя вентилятора;
3 – ручка управления заслонками отопителя;
4 – кнопка выключателя кондиционера;
5 – кнопка выключателя рециркуляции воздуха

Ручкой 1 регулируется температура поступающего в салон воздуха. При установке ручки в синюю зону в салон поступает неподогретый воздух. При установке ручки в остальные положения воздух подогревается приблизительно до температуры, указанной на шкале. Красная зона указывает, что в салон поступает максимально подогретый воздух.

Ручкой 2 регулируется скорость вращения вентилятора отопителя. В положении 1 скорость вентилятора минимальная, в положении 4 – максимальная, положения 2 и 3 – промежуточные. В положении 0 вентилятор выключен.

Ручку 3 управления заслонками отопителя можно установить в следующие положения:
 – 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года – максимальный поток воздуха направляется на обдув ветрового и бокового стекол;
 – 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года – максимальный поток воздуха проходит через центральные и боковые сопла;
 – 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года – максимальный поток воздуха направлен вниз на обдув пространства для ног у передних и задних сидений;
 – 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года – поток воздуха равномерно поступает из всех сопел.

Кнопкой 4 включается и выключается кондиционер (если он установлен).

При нажатии на кнопку 5 выключателя рециркуляции воздуха заслонка в отопителе перекрывает поступление наружного воздуха и через отопитель циркулирует воздух из салона автомобиля. При этом в кнопке загорается подсветка. Система рециркуляции предназначена для ускорения прогрева салона.


Предупреждение

 Систему рециркуляции не рекомендуется включать на продолжительное время, так как могут запотеть стекла автомобиля.

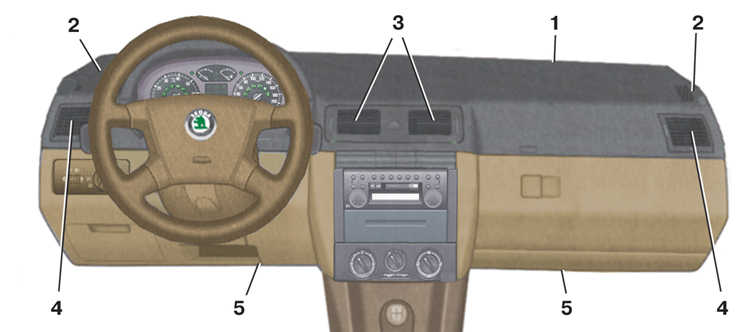

Поступление потока воздуха в салон




1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года




1 – сопло обдува ветрового окна;
2 – сопло обдува боковых стекол;
3 – центральные сопла;

4 – боковое сопло;
5 – сопло обдува пространства для ног

Вентиляция салона

Система рециркуляции должна быть выключена (кнопка 5, см. рис. Панель управления отопителем).


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните ручку 1 до упора влево (синяя зона).
2. Ручкой 2 установите желаемую скорость вращения вентилятора.
3. Установите ручку 3 в положение 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года.
4. Откройте центральные 3 (см. рис. Поступление потока воздуха в салон) и боковые 4 сопла на панели приборов.

Прогрев салона


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните ручку 1 (см. рис. Панель управления отопителем) до упора вправо (красная зона).
2. Ручкой 2 установите максимальную скорость вращения вентилятора (положение 4).
3. Установите ручку 3 в положение 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года.
4. Откройте центральные 3 (см. рис. Поступление потока воздуха в салон) и боковые 4 сопла на панели приборов.
5. На короткое время включите систему рециркуляции, нажав на кнопку 5 (см. рис. Панель управления отопителем).

Поддержание комфортной температуры в салоне


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ручкой 2 (см. рис. Панель управления отопителем) установите промежуточную скорость вращения вентилятора (положение 2 или 3).
2. Ручкой 1 установите желаемую температуру.
3. Установите ручку 3 в положение 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года.

Предупреждение

 Если запотели стекла, установите ручку 3 между положениями 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года и 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года и откройте боковые сопла 4 (см. рис. Поступление потока воздуха в салон) на панели приборов.



Устранение обмерзания стекол


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните ручку 1 (см. рис. Панель управления отопителем) до упора вправо (красная зона).
2. Ручкой 2 установите максимальную скорость вращения вентилятора (положение 4).
3. Установите ручку 3 в положение 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года.
4. Для дополнительного обдува боковых стекол откройте боковые сопла 4 (см. рис. Поступление потока воздуха в салон) на панели приборов.

Устранение запотевания стекол



ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните ручку 1 (см. рис. Панель управления отопителем) до упора влево (синяя зона).
2. Ручкой 2 установите промежуточную скорость вентилятора (положение 2 или 3).
3. Установите ручку 3 в положение 1.33 Вентиляция и отопление салона Шкода Фабия 2000-2007 года.
4. Для дополнительного обдува боковых стекол откройте боковые сопла 4 (см. рис. Поступление потока воздуха в салон) на панели приборов.

Предупреждение

 Если стекла не отпотевают при обдуве холодным воздухом, поверните ручку 1 (см. рис. Панель управления отопителем) до упора вправо (красная зона).
