Шкода Фабия. Вещевые ящики







Предупреждение

 В целях безопасности во время движения автомобиля не держите открытыми вещевые ящики и держатель для стаканов.

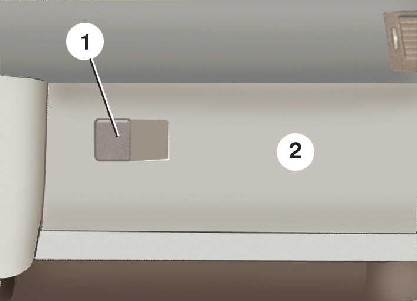

Открытие вещевого ящика со стороны переднего пассажира



1.28 Вещевые ящики Шкода Фабия 2000-2007 года


Чтобы открыть вещевой ящик со стороны переднего пассажира, оттяните в правую сторону ручку 1 замка и откиньте крышку 2 вниз. На части автомобилей открытый ящик освещается изнутри лампой (при включенном наружном освещении).

На внутренней стороне крышки выполнены углубления для стаканов. На внутренней стороне может быть установлен и держатель для письменных принадлежностей.

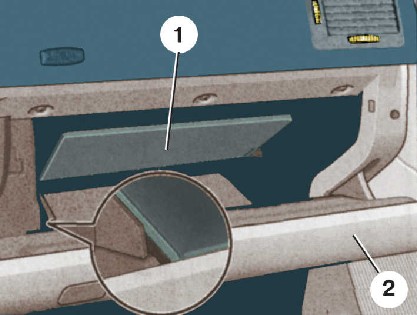

Откидывающаяся перегородка вещевого ящика со стороны переднего пассажира



1.28 Вещевые ящики Шкода Фабия 2000-2007 года


Внутри ящика может быть откидывающаяся перегородка 1, которая закрывает дополнительное пространство для хранения наиболее ценных вещей. Чтобы откинуть перегородку, подденьте ее пальцами в свободных местах (по углам). Перегородка фиксируется в верхнем положении (2 – крышка ящика).

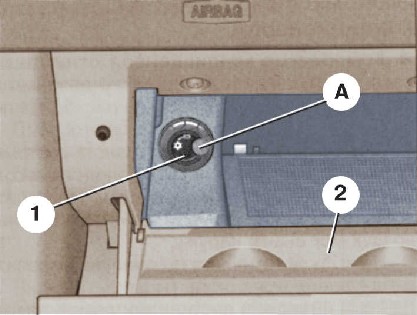

Расположение отверстия для подачи воздуха в вещевой ящик со стороны переднего пассажира



1.28 Вещевые ящики Шкода Фабия 2000-2007 года


На моделях с кондиционером в вещевом ящике есть отверстие А для подачи охлажденного воздуха. Если вы не хотите, чтобы в ящик поступал охлажденный воздух, перекройте отверстие с помощью ручки 1. При открытом отверстии и выключенном кондиционере в ящик поступает наружный воздух (2 – крышка ящика).

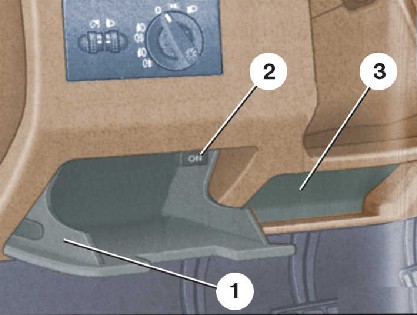

Вещевой ящик со стороны водителя



1.28 Вещевые ящики Шкода Фабия 2000-2007 года



Чтобы открыть вещевой ящик со стороны водителя, потяните вниз крышку 1. На моделях с кондиционером в вещевом ящике есть отверстие для подачи охлажденного воздуха. Для открытия отверстия вытяните ручку 2 заслонки на себя, а для закрытия – утопите ее до упора (3 – ниша для документов).

С помощью ручки 3 (см. рис. Панель управления отопителем) можно регулировать количество воздуха, поступающего в ящик. При положении ручки в ящик подается максимальное количество воздуха. Количество воздуха зависит также от положения ручки 2 (см. рис. Вещевой ящик со стороны водителя). Если вы не хотите, чтобы в ящик поступал охлажденный воздух, перекройте отверстие с помощью ручки 2. На наружной стороне ящика находится держатель для карандаша. Под рулевой колонкой расположена ниша 3 для документов.

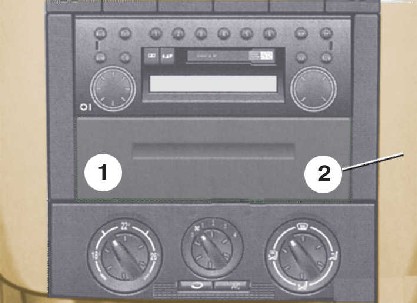

Вещевой ящик на центральной консоли панели приборов



1.28 Вещевые ящики Шкода Фабия 2000-2007 года


Вещевой ящик 1 на центральной консоли 2 панели приборов открывается после надавливания на него. Чтобы закрыть ящик, вдвиньте его так, чтобы он зафиксировался в закрытом положении.

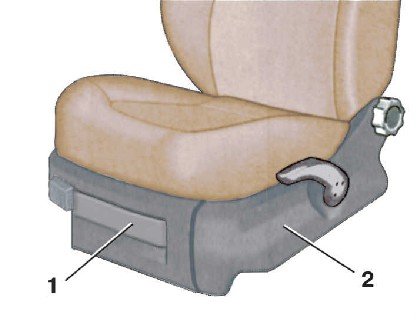

Расположение вещевого ящика под сиденьем водителя



1.28 Вещевые ящики Шкода Фабия 2000-2007 года


Под сиденьем 2 водителя может быть установлен вещевой ящик 1 для хранения мелких предметов массой до 1 кг. Чтобы открыть ящик, потяните за ручку замка вперед. Чтобы закрыть ящик, удерживая ручку замка, задвиньте ящик до упора и отпустите ручку.

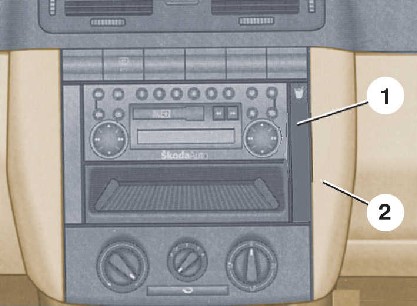

Расположение держателя для стаканов на центральной консоли панели приборов



1.28 Вещевые ящики Шкода Фабия 2000-2007 года


На некоторых моделях на центральной консоли 2 панели приборов может быть установлен держатель 1 для стаканов. Чтобы открыть держатель, нажмите на его верхнюю часть (обозначенную символом). Уберите держатель в обратном порядке.
