Шкода Фабия. Органы управления







Органы управления

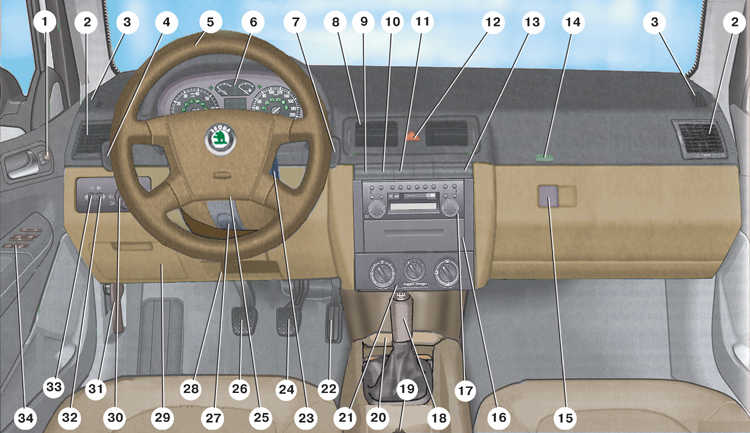

1.15 Органы управления Шкода Фабия 2000-2007 года



1 – ручка электропривода наружного зеркала заднего вида;
2 – боковое сопло;
3 – решетка обдува ветрового стекла;
4 – рычаг переключателя указателей поворота и света фар;
5 – рулевое колесо;
6 – комбинация приборов;
7 – рычаг переключателя очистителей и омывателей стекол;
8 – центральное сопло;
9 – переключатель подогрева сиденья водителя;
10 – выключатель обогрева заднего стекла;
11 – выключатель антипробуксовочной системы (ASR);
12 – выключатель аварийной сигнализации;
13 – переключатель подогрева сиденья переднего пассажира;
14 – подушка безопасности переднего пассажира;
15 – вещевой ящик;
16 – дополнительный вещевой ящик;
17 – радиомагнитола;
18 – рычаг переключения передач;
19 – рычаг стояночного тормоза;
20 – пепельница;
21 – панель управления отопителем;
22 – педаль акселератора;
23 – выключатель (замок) зажигания;
24 – педаль тормоза;
25 – выключатель звукового сигнала, подушка безопасности водителя;
26 – педаль сцепления;
27 – рукоятка регулировки рулевой колонки;
28 – ниша для документов;
29 – вещевой ящик со стороны водителя;
30 – центральный переключатель света;
31 – ручка привода замка капота;
32 – переключатель корректора фар;
33 – переключатель подсветки приборов;
34 – боковая консоль управления центральным замком и электроприводом стеклоподъемника
