Шкода Фабия. Багажник

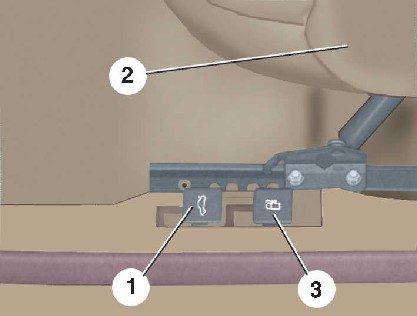

Расположение рычагов приводов замков крышки багажника и лючка топливного бака



1.7 Багажник Шкода Фабия 2000-2007 года


1 – рычаг привода замка крышки багажника;

2 – сиденье водителя;

3 – рычаг привода замка лючка

Чтобы открыть крышку багажника изнутри салона, потяните вверх рычаг 1 привода замка крышки. Для того чтобы закрыть крышку багажника, захлопните ее. На моделях с центральным замком открывать и закрывать багажник можно с помощью брелка дистанционного управления.

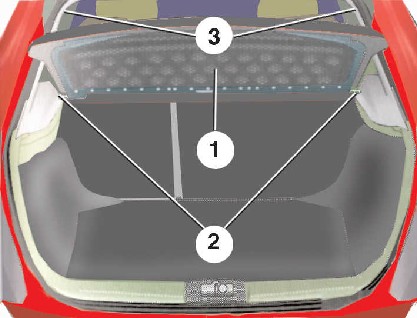

Задняя полка багажника на моделях с кузовом хэтчбек



1.7 Багажник Шкода Фабия 2000-2007 года


1 – задняя полка;

2 – кронштейн;

3 – тяга


При открывании крышки багажника на моделях с кузовом хэтчбек одновременно поднимается задняя полка 1. Чтобы снять полку 1, сначала отсоедините тяги 3 от крышки багажника, а затем выньте оси полки из кронштейнов 2. Устанавливается задняя полка в обратном порядке.

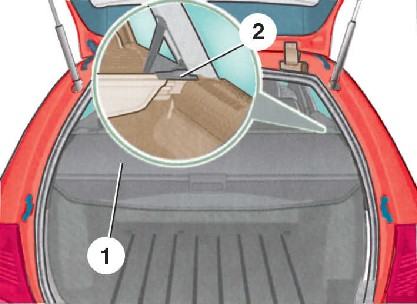

Задняя полка багажника на моделях с кузовом хэтчбек



1.7 Багажник Шкода Фабия 2000-2007 года


1 – штора;

2 – кронштейн

На моделях с кузовом универсал вместо полки багажника установлена штора 1, закрывающая груз.

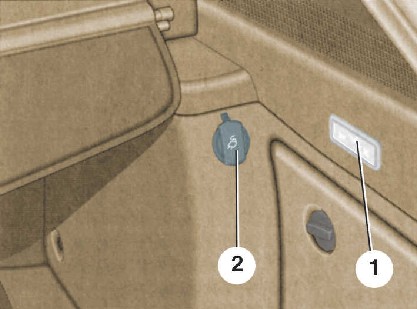

Электрооборудование багажника



1.7 Багажник Шкода Фабия 2000-2007 года


1 – плафон освещения багажника;

2 – розетка

На части автомобилей предусмотрено освещение открытого багажника изнутри плафоном 1. В автомобилях с кузовами универсал и седан в багажнике установлена розетка 2.

Расположение вещевого ящика в багажнике



1.7 Багажник Шкода Фабия 2000-2007 года


1 – крышка ящика;

2 – фиксаторы

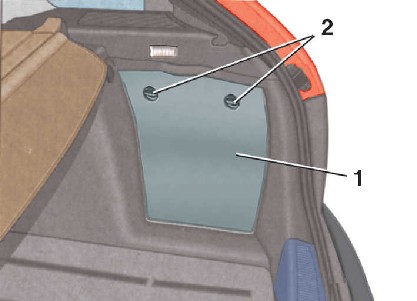

На моделях с кузовом универсал с обеих сторон багажного отделения имеются вещевые ящики, закрытые крышками 1. Чтобы открыть крышку, поверните два фиксатора 2 против часовой стрелки.

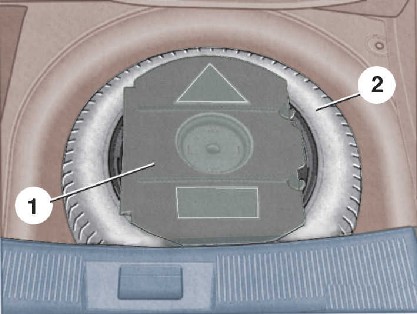

Расположение инструментального ящика в багажнике



1.7 Багажник Шкода Фабия 2000-2007 года



1 – инструментальный ящик;

2 – запасное колесо


Инструментальный ящик 1 и домкрат установлены на запасном колесе 2, которое находится в нише багажника под крышкой.

Закрепление крышки ниши на моделях с кузовом универсал



1.7 Багажник Шкода Фабия 2000-2007 года


1 – крышка;

2 – крючок

На моделях с кузовом универсал крышку 1 ниши запасного колеса в поднятом положении можно закрепить с помощью специального пластмассового крючка 2.

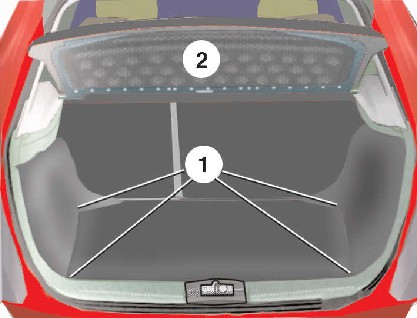

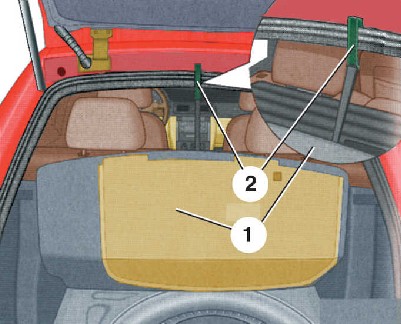

Расположение петель для крепления сетки



1.7 Багажник Шкода Фабия 2000-2007 года




1 – петля;

2 – задняя полка



С обеих сторон багажника предусмотрены петли 1, за которые можно зацепить сетку для крепления багажа.

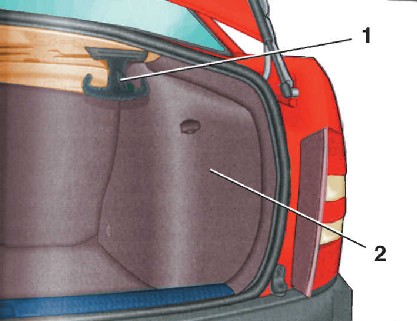

Расположение крючка для груза в багажнике на моделях кузовом седан



1.7 Багажник Шкода Фабия 2000-2007 года




1 – крючок;

2 – обивка багажника



В кузове седан с обеих сторон багажника установлены два откидывающихся двойных крючка 1. На каждой стороне крючка можно подвесить багаж массой до 5 кг.
