ENGINE AND LOWER ENGINE UNITS

Clean with  002 solvent  the contact surfaces of the engine casing and of the distribution cap .
Place a continous sealant material layer of a 3 mm thickness on the lower part of the contact

surface of the distribution cap,taking care not to obturate the its fixing holes.

Mount the distribution cap and tighten the attachemnt screws at the required  moment.

ATTENTION !

Mounting of the distribution cap on engine casing must be done in maximum

5

 minutes from the sealant material application.

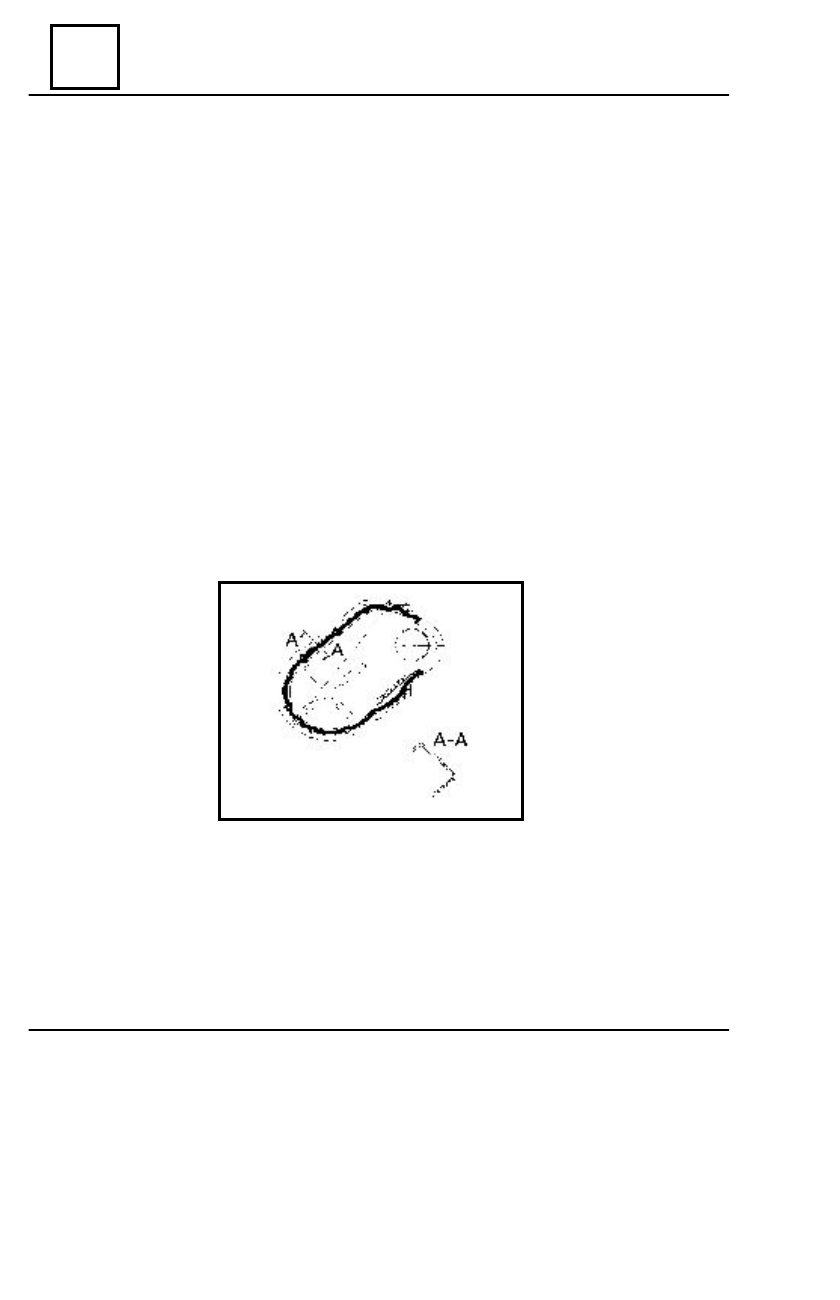

 At the distribution cap which is mounted with sealant material, the drawings of the

contact surface are towards the exterior ( see chapter

A - A

 ) different from the ones

mounted with gaskets where the drawings are towards the interior.

The distribution cap mounted with sealant material can not be mounted with gaskets

and the ones mounted with gasketes can not be mounted with sealant material.

DISTRIBUTION CAP

10

10 - 59

ENGINE AND LOWER ENGINE UNITS

     REPLACEMENT OF TIGHTENER AND  DISTRIBUTION CHAIN

  D

ISMO UNTING

Disconnect the battery.
Drain the oil from the engine.
Dismount: the engine shield,the cross bar

between the  longitudinal girders,the elastic
bushing nuts of the stabilizer rod,the alternator
belt,the fan and the water pump pulley,the oil
sump and the distribution cap.

Unscrew the tightener fixing screw.
Dismount the tightener.

ATTENTION !

 Do not let spring the  crosshead shoe and

the spring .

Straighten the lock washer and unscrew the

camshaft pinion fixing  screw.

 Take out the camshaft pinion and the

distribution chain.

Clean the contact surfaces of the gaskets

( engine block,oil sump,distribution cap ).

R

EMOUNTING

( Distribution adjustment )

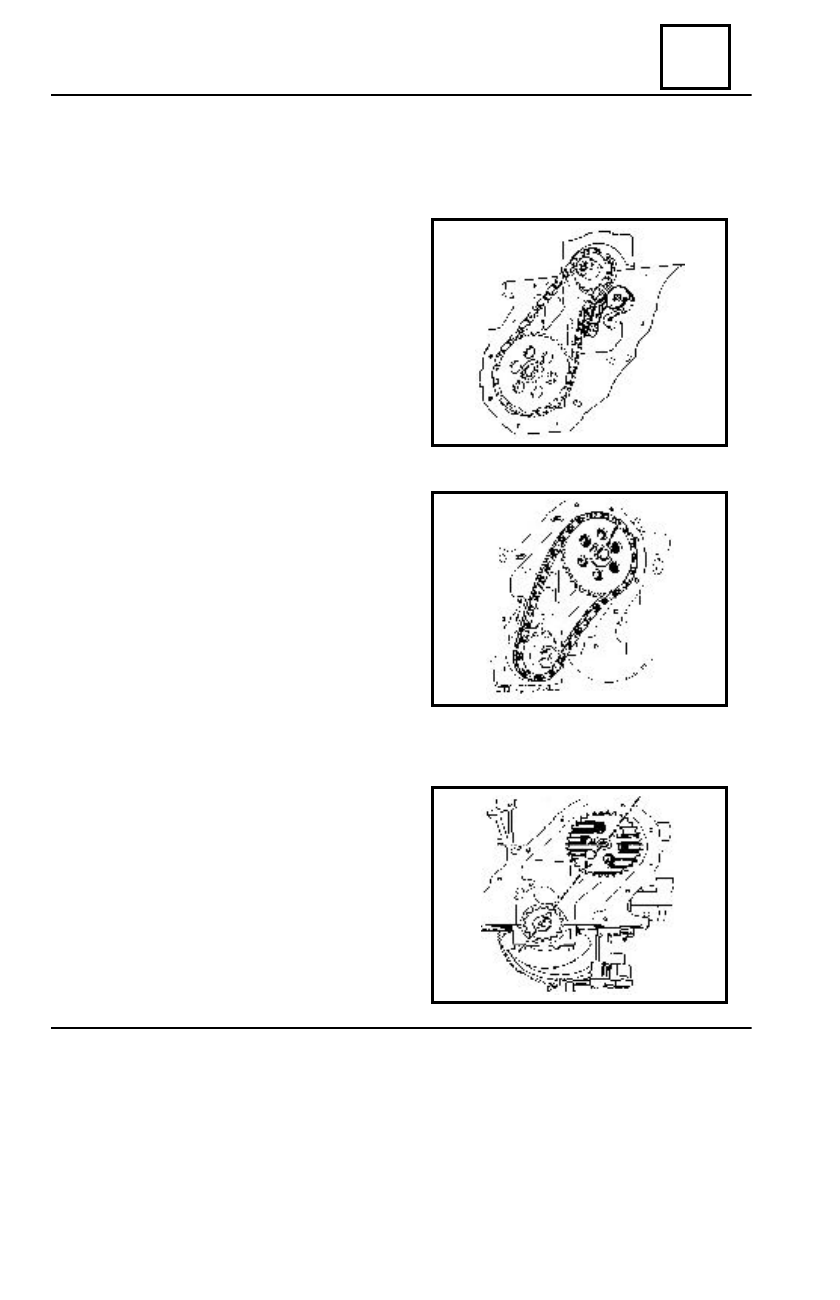

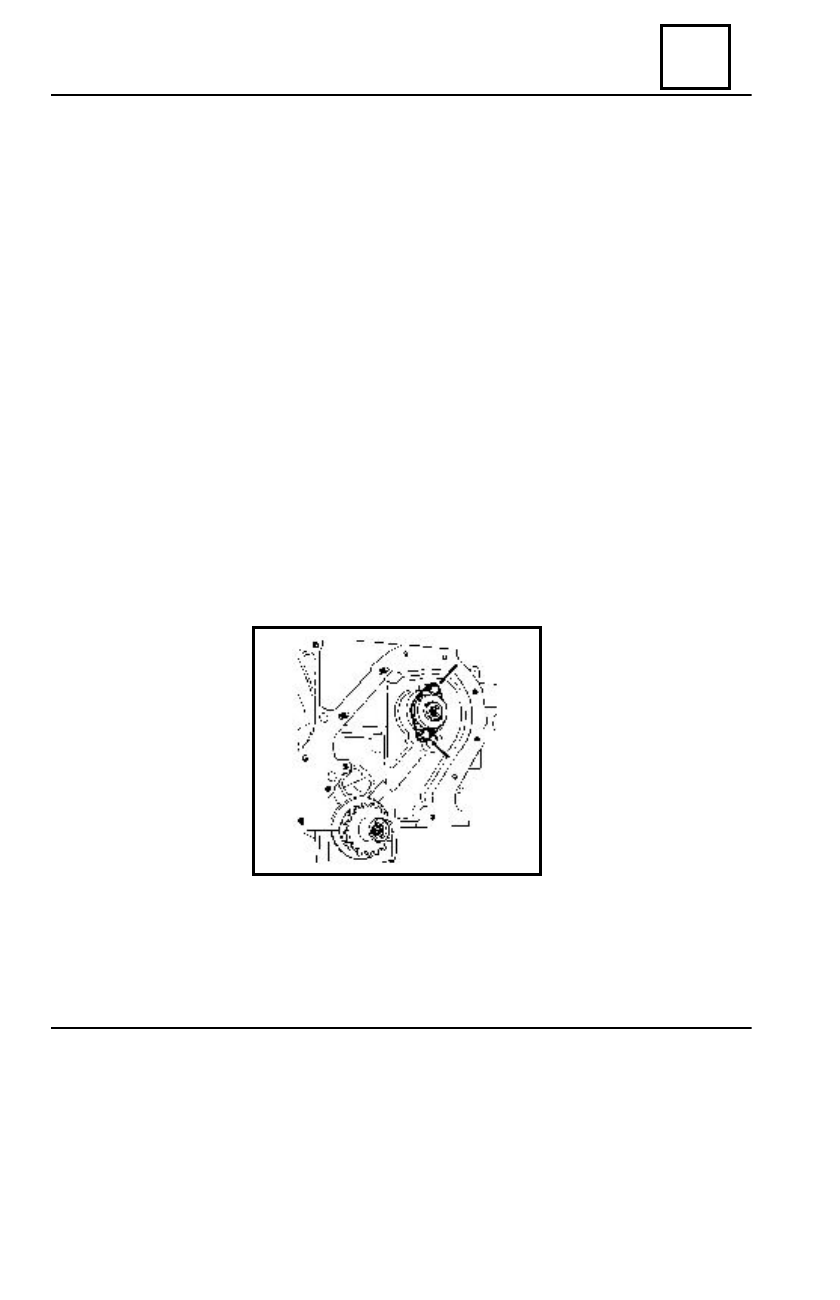

Mount the camshaft pinion so that markings

on the pinions to be placed one in front of the
other and to be collinear with pinion centers.

Dismount the the camshaft pinion avoiding its

rotation.

TIGHTENER AND  DISTRIBUTION CHAIN

10

10 - 60

ENGINE AND LOWER ENGINE UNITS

Place the new chain on the camshaft pinion

and on the crankshaft pinion.

Mount the camshaft pinion maintaining the

alignement of the markings on the pinions.

 Tighten the fixing screw at  a 2 daNm

moment and strain the safety washer.

 Mount the tightener performing the

dismounting operations in the reverse order:

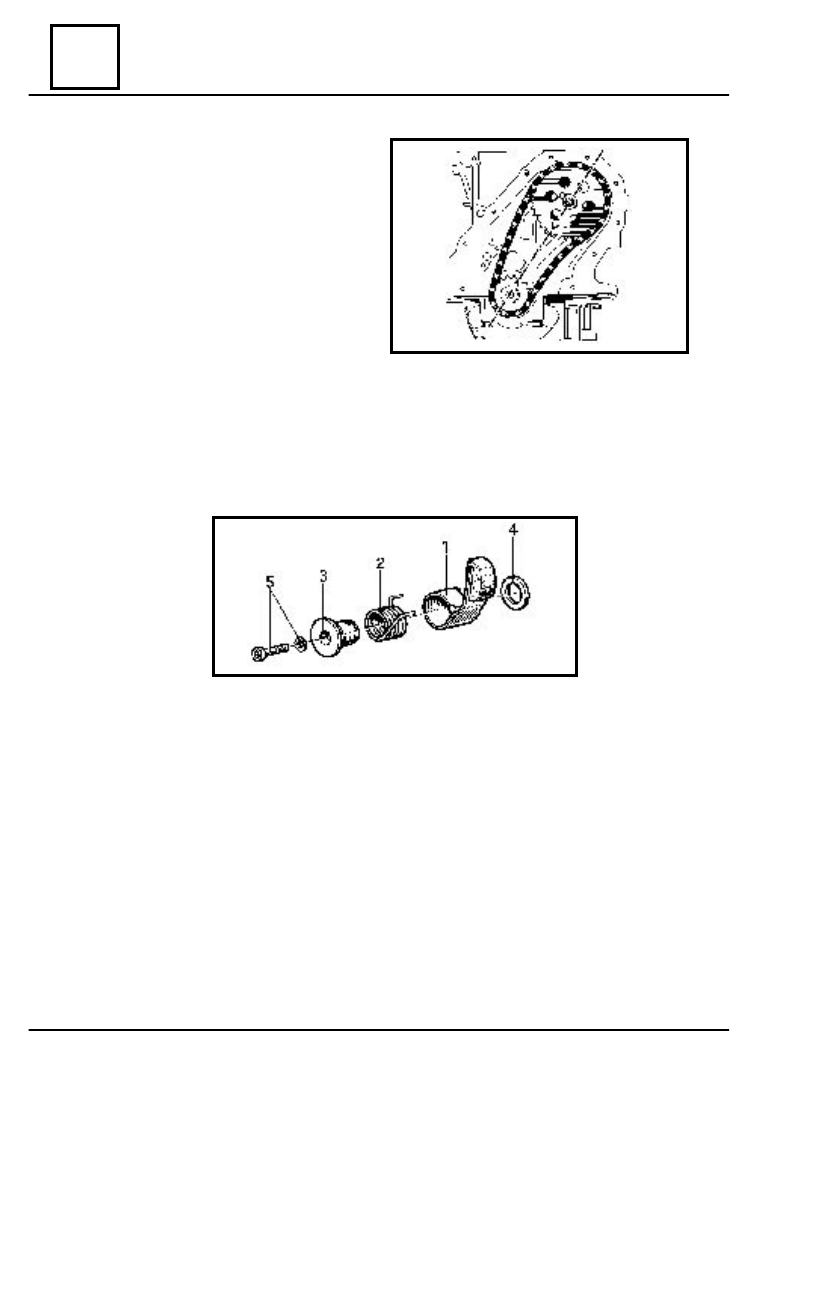

1

.Tightener crosshead shoe.

2

. Spring

3

. Shaft

4

. Tightening washer

5

. Fixing screw  and washer

Remount:

- the distribution cap and the oil sump with new gaskets; (using sealant material for engines

using this sealing with sealing material);

- the crankshaft pulley; (the surface between the pulley hub and the distribution pinion will

be greased with LOCTITE 518);

- the water pump pulley and the fan;
- the elastic bushings fixing attachments nuts of the stabilizer rod;
- the crossbar between the longitudinal girders;
- the engine shield.

Mount the alternator belt and adjust its tighteness.
Mount the radiator.
Perform :   - oil filling of the engine;

                    - filling and aeration of the cooling circuit.

TIGHTENER AND  DISTRIBUTION CHAIN

10

10 - 61

ENGINE AND LOWER ENGINE UNITS

CAMSHAFT REPLACEENT

      D

ISMO UNTING

Disconnect the battery.
Drain: oil from engine and the cooling circuit.
Dismount :

- air filter,front grill,radiator,crossbar betwenn the longitudinal girders,the fixing nuts of the

elastic bushers from the stabilizer rod.

Dismount the breaker- distributtor,the tilters cap,the cylinder head,the tilters shafts and the

pushers;arrange them in order so that they may be re mounted in the places they have been
removed from.

Mount the jackets maintaining device MOT 484.
Dismount the fuel pump without disconnecting the hoses,the control pinion of the breaker

distributor with a cylinder head attachement screw,the engine shield,the crossbar between the
longitudinal girders,the elastic bushings attachement nuts of the stabilizer rod,the oil sump,the
alternator belt,the water pump pulley and the fan,the crankshaft pulley,the

distribution cap,the distribution chain tightener,the camshaft pinion and the distribution chain.

Dismount:

- the fixing screws of the camshaft clip;
- the camshaft.

Clean the contact surfaces of the gaskets ( engine block,oil sump,distribution cap,cylinder

head ).
