Снимите колодку проводов с панели управления корректора фар.
ПРИМЕЧАНИЕ
На автомобилях с системой отопления или климатической установкой с ручным управлением установите переключатель температуры воздуха в п оложение, соответствующее минимальной температуре подаваемого в салон воздуха (поверните переключатель в крайнее левое положение). Это позволит максимально поднять вверх расположенный над радиатором отопителя рычаг управления.
Снимите крышку.
Отсоедините воздуховод.
Согните воздуховод вниз.
Снимите передний воздуховод распределения воздушных потоков.
Отведите в сторону жгут проводов, закрепленный на усилительном щитке балки приборной панели.
Снимите нижнюю часть кожуха, закрывающую усилительный щиток балки приборной панели и частично коврик.

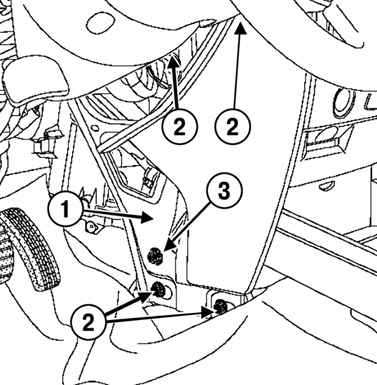

Рис. 8.141. Снятие усилительного щитка балки прибороной панели: 1 – усилительный щиток балки; 2 – болт крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели; 3 – болты крепления усилительного щитка балки приборной панели
Ослабьте затяжку болта крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели (рис. 8.141).
Снимите четыре болта крепления усилительного щитка балки приборной панели.
Снимите усилительный щиток балки, сдвинув его к передку автомобиля.

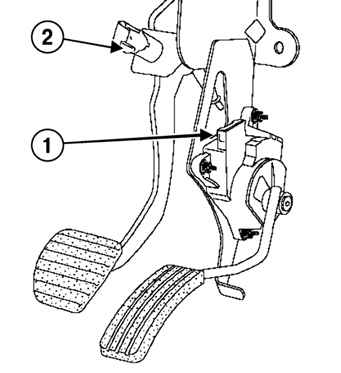

Рис. 8.142. Снятие колодки проводов и выключателя стоп-сигналов с педали акселератора: 1 – колодка проводов; 2 – выключатель стоп-сигнала
Снимите колодку проводов с узла педали акселератора и выключатель стоп-сигнала (рис. 8.142).
