Рено Меган 2. Ситема отопления

Рис. 8.138. Трубопроводы распределения воздушных потоков: 1 – воздуховод подачи подогретого воздуха к ногам заднего правого пассажира; 2 – правый промежуточный воздуховод; 3 – воздуховод подачи подогретого воздуха к ногам переднего пассажира; 4 – воздуховод подачи подогретого воздуха к ногам водителя; 5 – левый промежуточный воздуховод; 6 – воздуховод подачи подогретого воздуха к ногам заднего левого пассажира

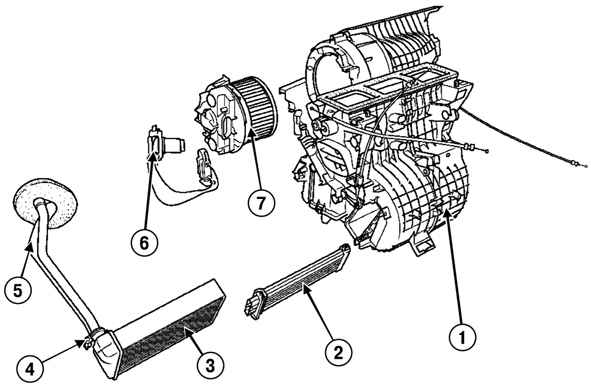

Рис. 8.139. Воздухораспределительный блок: 1 – воздухораспределительный блок; 2 – блок нагревательных элементов отопителя; 3 – радиатор отопителя; 4 – хомут трубопроводов радиатора отопителя; 5 – трубопровод радиатора отопителя; 6 – блок резистор электровентилятора салона; 7 – электоовентилятор салона

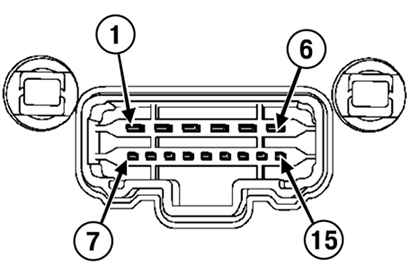

Рис. 8.140. Разъем панели управления отопителем
