НИЖНИЕ АКСЕССУАРЫ САЛОНА

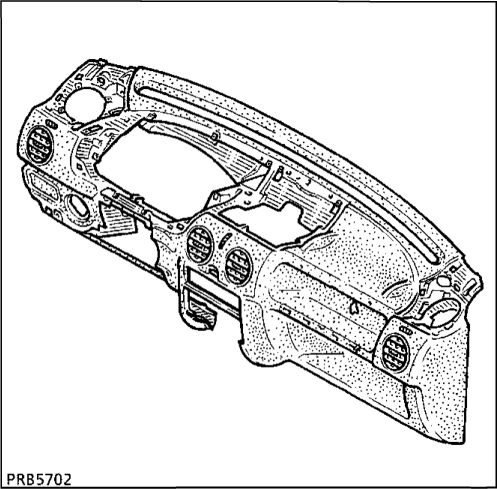

Приборная панель
СНЯТИЕ
Отсоедините аккумуляторную батарею.
Снятие рулевого колеса (вместе с подушкой безопасности).

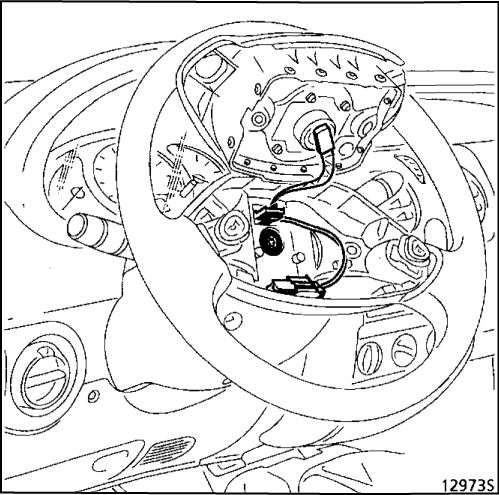

Отверните два винта крепления подушки безопасности, расположенные за рулевым колесом.
Отсоедините электроразъемы (подушки безопасности, звукового сигнала).
Снимите:
- подушку безопасности,
- болт рулевого колеса (при сборке рулевого колеса этот болт подлежит замене, момент затяжки 4,5 даН-м, предварительно нанести слой клея).
- рулевое колесо, предварительно установив в положение, соответствующее прямолинейному движению.
Снятие рулевого колеса (без подушки безопасности).
Снимите:
- центральную накладку,
- болт рулевого колеса (при сборке рулевого колеса этот болт подлежит замене, момент затяжки 4,5 даН-м),
- рулевое колесо, предварительно установив в положение, соответствующее прямолинейному движению.
Снимите:

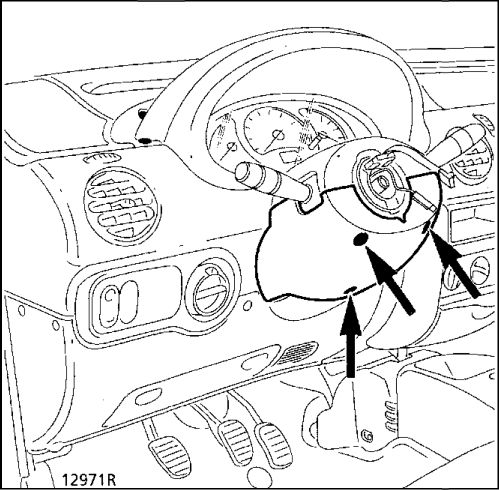

- верхний и нижний кожухи (три винта),

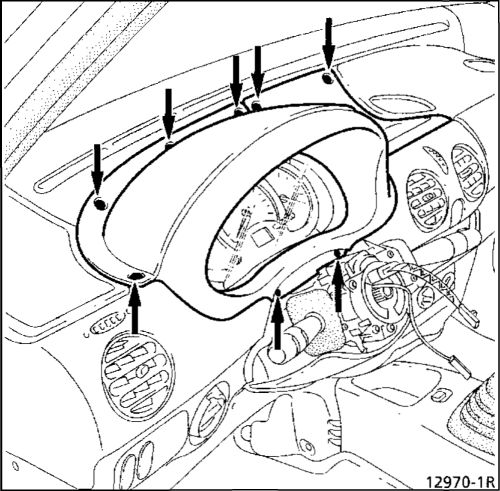

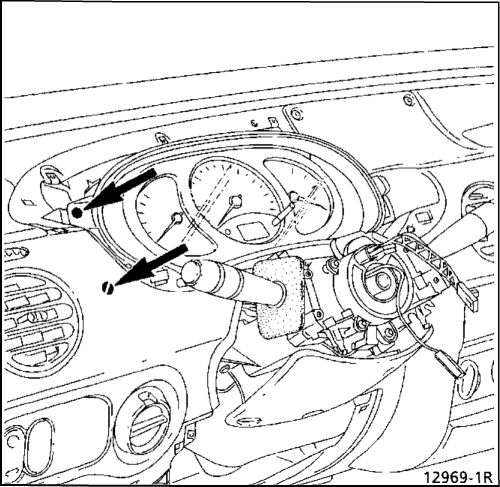

козырек щитка приборов (шесть винтов) и козырек приборной панели (два винта).

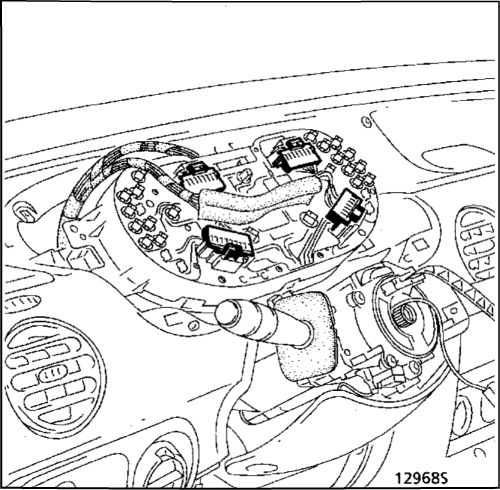

- щиток приборов (четыре винта).
Отсоедините электроразъемы.
Особенности автомобиля с подушкой безопасности
Перед снятием комплекта устройств под рулевым колесом обязательно отметить положение вращающихся контактов:
- убедившись, что колеса автомобиля установлены в положение прямолинейного движения, установите вращающийся контакт в среднее положение,
- зафиксируйте ротор вращающегося контакта липкой лентой.

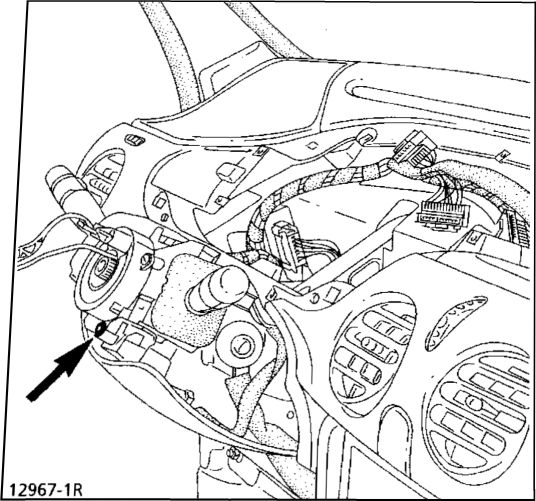

Ослабьте винт, затем легким ударом по отвертке разблокируйте конус.
Отсоедините электроразъемы.
Снимите:
- нижний кожух (четыре винта),

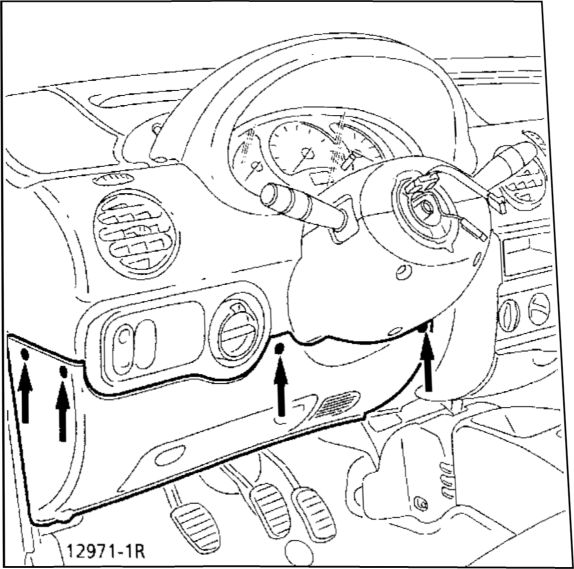

- нижнюю часть приборной панели (четыре винта, два фиксатора).

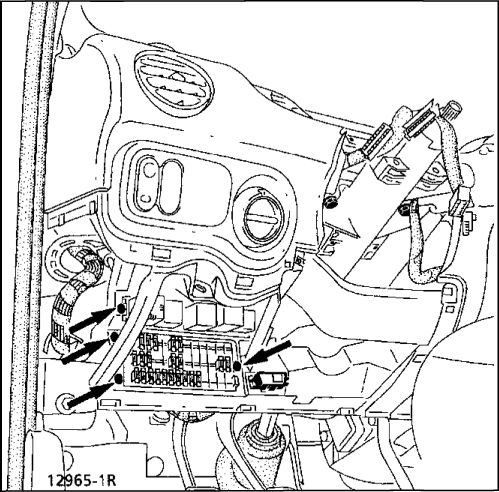

Снимите панель блока предохранителей (пять винтов).
Отсоедините диагностический разъем.
Снимите:

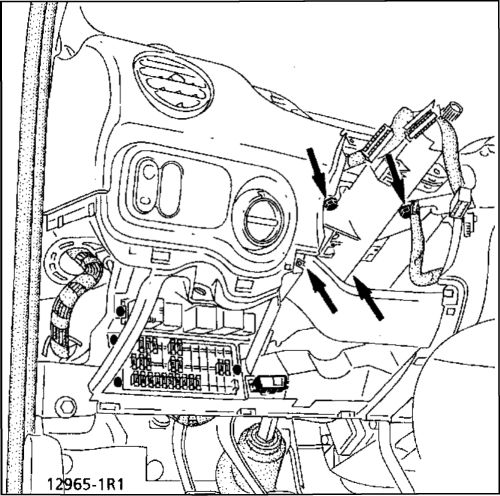

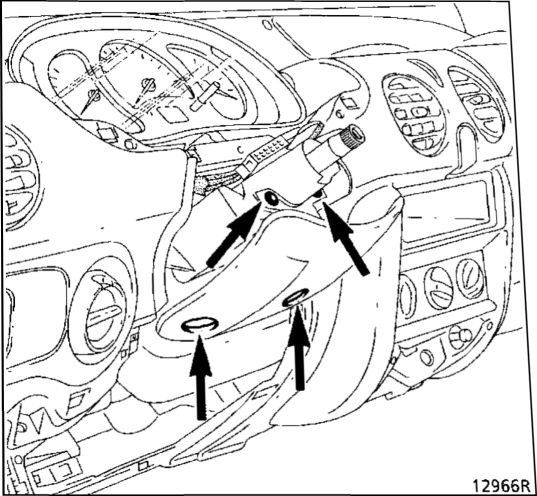

- крепежные элементы рулевой колонки (два болта, две гайки),
- пепельницу и ее опору (два винта). Отсоедините электроразъемы.

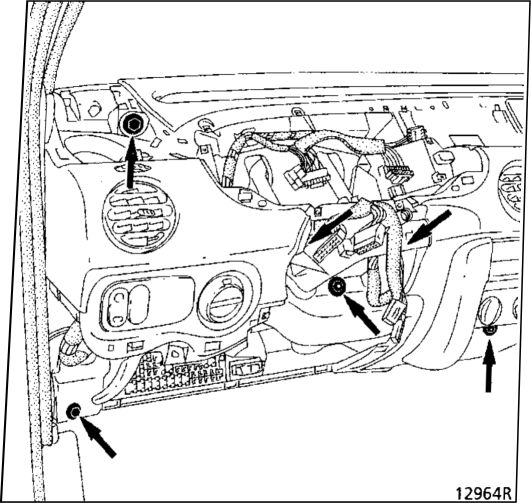

Снимите:

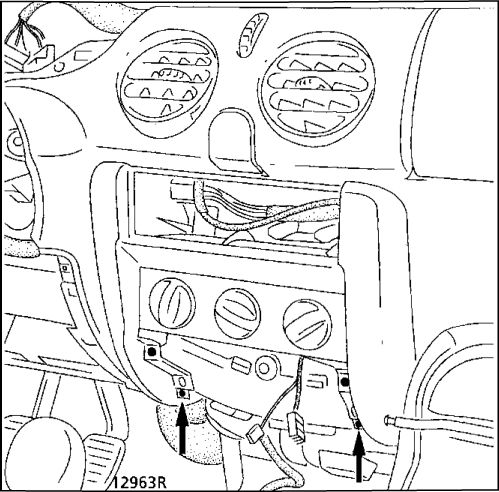

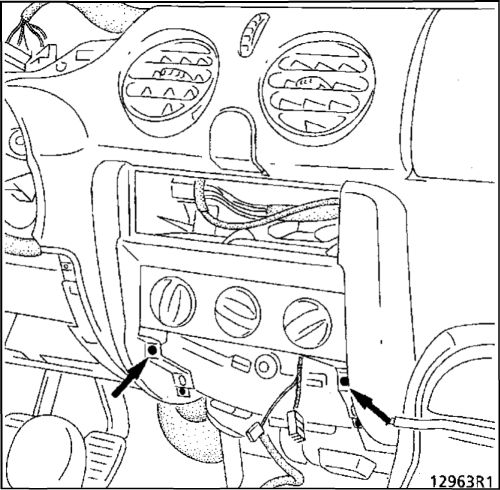

- блок управления отопителем (два винта),
- декоративную решетку динамика,
- фиксаторы панели приборов.
Слегка оттяните панель.
Освободите хомуты крепления электропроводов. Отсоедините:
- электроразъемы электрокорректора фар и светоуказательных приборов,
- оставшиеся электроразъемы (например: блока декодера...).
Снимите панель приборов.

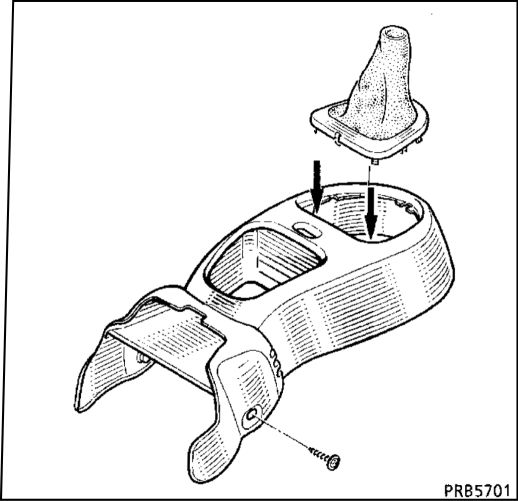

КОНСОЛЬ
Удалите фиксаторы чехла рычага коробки передач.
Снимите четыре винта крепления. Отсоедините электроразъемы.
