Задний мост

Моменты затяжки (даН-м)
Гайка крепления опоры балки заднего	11
моста
Болт крепления колес	9
Болт крепления нижней опоры	8,5
амортизатора

СНЯТИЕ

Установите автомобиль на двухстоечный автомобиль.

Установите на педаль тормоза нажимное устройство.

Снимите:

- гайки крепления нижних опор обоих амортизаторов,

- тормозные трубки,

- регулятор тормозных сил,

- центральный теплозащитный щиток,

- тормозные тросы, отсоединяя их от регулировочного узла.

Отсоедините тросы от держателей на топливном баке.

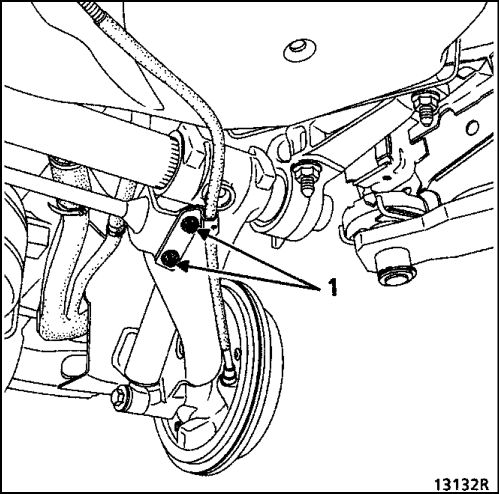

Установите балку заднего моста на опору и отверните гайки (1).

УСТАНОВКА

Установка в порядке обратном снятию.

Удалите воздух из тормозных контуров.

Отрегулируйте стояночный тормоз (см. раздел 37).

Проверьте и при необходимости отрегулируйте регулятор тормозных сил (см. раздел 37).

Снимите задний мост.

ПРИМЕЧАНИЕ: доступ к болтам крепления опор балки может быть получен после снятия подушки заднего сидения (в зависимости от исполнения автомобиля) и удаления заглушек.

Тормозной барабан

Тормозные барабаны с обеих сторон должны иметь одинаковый диаметр, если один из барабанов перешлифован, то другой также должен быть перешлифован. Никогда не допускайте увеличение диаметра барабана больше величины, указанной на нем.

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Emb. 880 Инерционный съемник

Rou. 943 Съемник колпака ступицы

Моменты затяжки (даН-м)
Болты крепления колеса	9
Гайка ступицы	17,5

СНЯТИЕ

Снимите колпак ступицы с помощью съемников Rou. 943 и Emb. 880.

Полностью опустите рычаг привода стояночного тормоза, для чего ослабьте натяжение задних тросов привода стояночного тормоза.

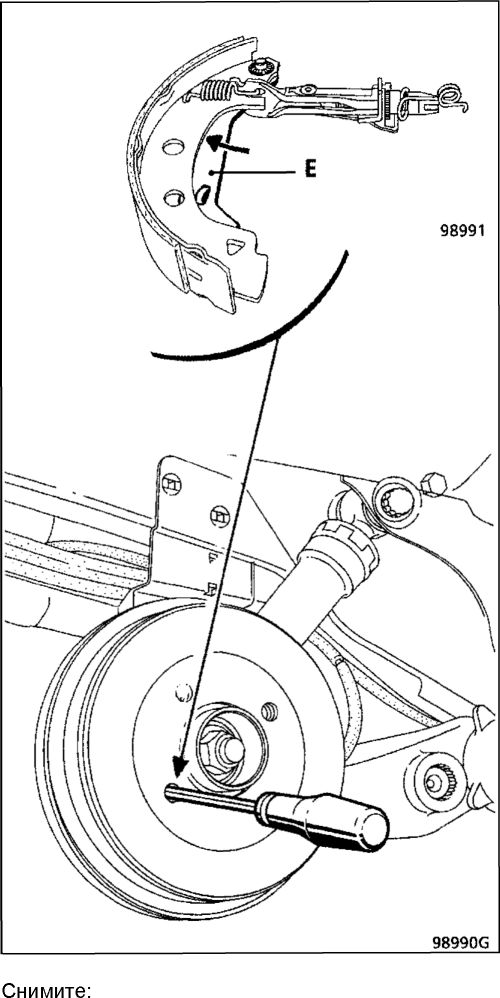

Вставьте лезвие отвертки в одно из резьбовых отверстий в тормозном барабане для болтов крепления колеса и сместите разжимной рычаг, чтобы отвести опорный участок его ребра от тормозной колодки (Е).

Для отведения разжимного рычага от колодки смещайте его назад.

- гайку и шайбу ступицы,

- тормозной барабан.

УСТАНОВКА

Удалите пыль с рабочих поверхностей барабана и накладок колодок с помощью очистителя тормозов.

Установите:

- барабан,

- шайбу и гайку ступицы, которую затяните с требуемым моментом,

- колпак ступицы.

Отрегулируйте:

- положение тормозных колодок, многократно нажимая на педаль тормоза,

- стояночный тормоз (см. раздел 37 «Механические устройства управления»).

Рабочий тормозной цилиндр

Моменты затяжки (даН-м)
Болты крепления колеса	9
Гайка ступицы	17,5
Клапан выпуска воздуха	0,5-0,8
Болт крепления держателя тормозной	1,7
трубки

СНЯТИЕ

Снимите:

- тормозной барабан (см. соответствующий раздел),

- верхнюю стяжную пружину (см. параграф «Тормозные колодки»).

Снимите колодки.

Ослабьте:

- затяжку накидной гайки тормозной трубки, присоединяемой к рабочему цилиндру, с помощью штуцерного ключа,

- затяжку двух болтов крепления рабочего цилиндра на тормозном щите и снимите цилиндр.

Проверьте состояние колодок. В случае наличия

на них следов масла замените.

УСТАНОВКА

Удалите пыль с рабочих поверхностей барабана и накладок колодок с помощью очистителя тормозов.

Установка в порядке обратном снятию.

Удалите воздух из тормозного контура (см. раздел 38).

Приведите в рабочее положение тормозные колодки, многократно нажимая на педаль тормоза.

Проверьте давление закрытия клапаном регулятора тормозных сил контура задних тормозов (см. раздел 37 «Механические устройства управления»).
