Рено Кангу. Справочные размеры для проверки несущего основания кузова

Рено Кангу. Стапель для ремонта кузова

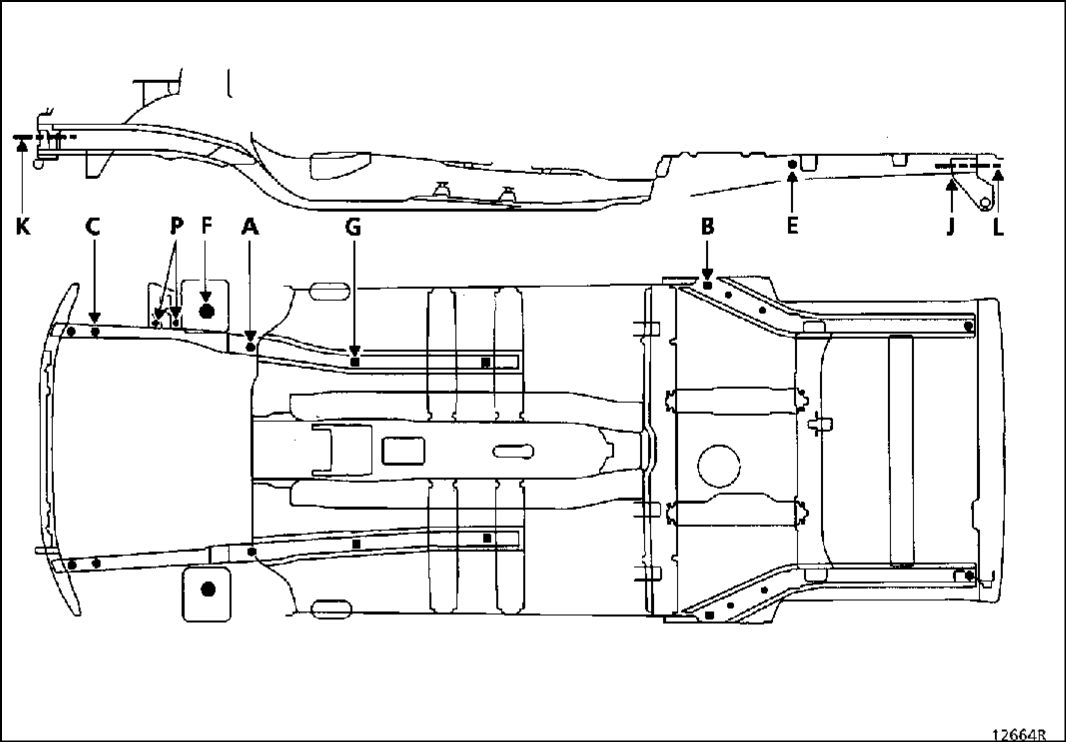

I - ОСНОВНЫЕ ОПОРНЫЕ ТОЧКИ ДЛЯ ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА

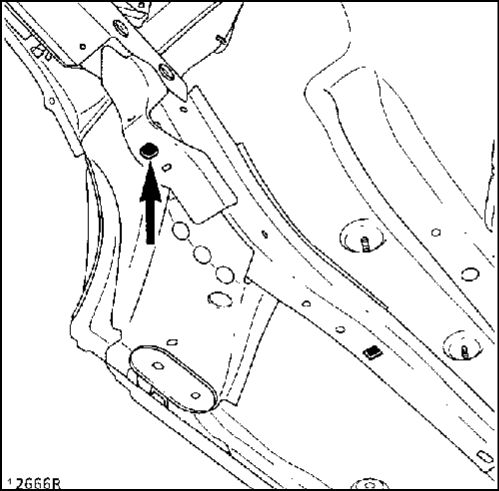

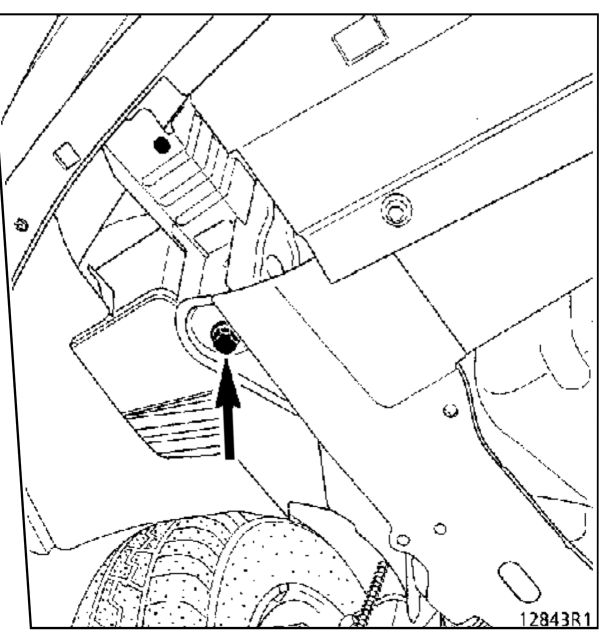

А - ЗАДНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕГО ПОДРАМНИКА

Данная точка является главной передней опорной точкой.

Правая сторона

Левая сторона

1 - Со снятием агрегатов передней части шасси

Калибр устанавливается с упором под заднюю часть лонжерона и центрируется в отверстии под болт крепления подрамника.

ПРИМЕЧАНИЕ:

- с левой стороны отверстие круглое;

- с правой стороны отверстие овальное.

I - ОСНОВНЫЕ ОПОРНЫЕ точки для ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА (продолжение)

2 - Без снятия агрегатов передней части шасси

Калибр надевается на болт крепления подрамника и упирается в шайбу болта крепления.

ПРИМЕЧАНИЕ: крепления елевой и правой сторон несимметричны: с правой стороны крепление смонтировано на сайлент-блоке.

В случае восстановления целостности конструкции задней части кузова данных двух точек достаточно для выверки положения и поддержки передней части автомобиля.

I - ОСНОВНЫЕ ОПОРНЫЕ ТОЧКИ ДЛЯ ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА (продолжение)

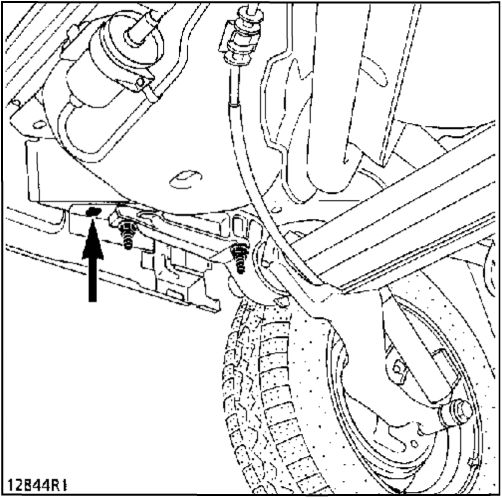

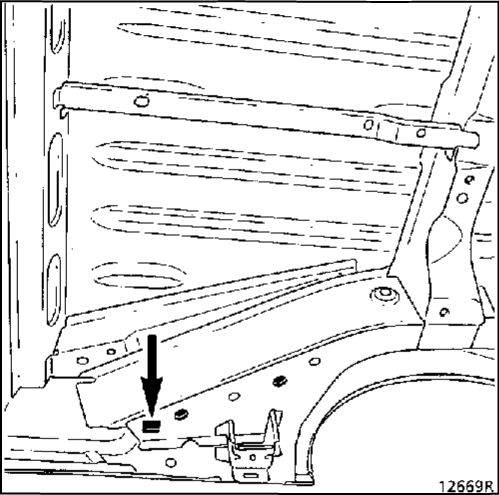

В - ПЕРЕДНЯЯ КОНТРОЛЬНАЯ ТОЧКА ЗАДНЕГО МОСТА

Данная точка является главной задней опорной точкой.

Со снятием агрегатов шасси

Без снятия агрегатов шасси

Без снятия или со снятием агрегатов шасси

Калибр устанавливается с упором под лонжерон и центрируется в отверстии (квадратном).

При восстановлении целостности конструкции передней части кузова этих двух точек достаточно для выверки положения и поддержки задней части автомобиля.

II - ДОПОЛНИТЕЛЬНЫЕ ОПОРНЫЕ ТОЧКИ ДЛЯ ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА

Данные точки используются в качестве временных точек вместо основных в случаях, когда последние смещаются в результате полученного повреждения кузова.

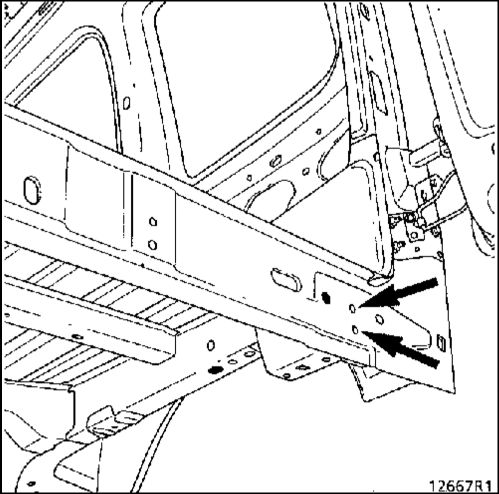

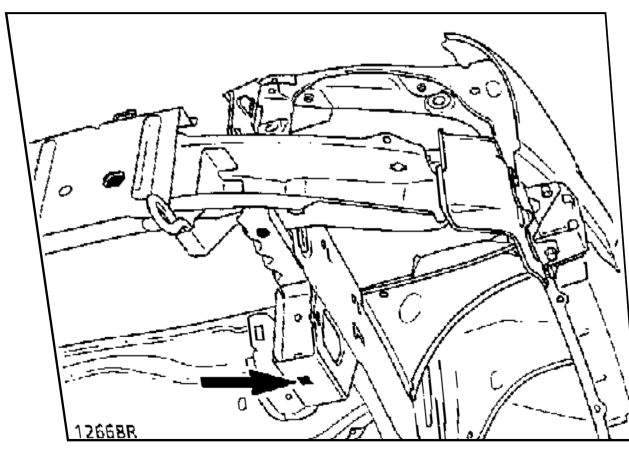

G - ЗАДНЯЯ ЧАСТЬ ПЕРЕДНЕГО ЛОНЖЕРОНА

Данная точка используется также в качестве опорной для определения положения задней части переднего лонжерона при ее замене.

Со стороны удара данная точка обеспечивает поддержку кузова в дополнение к главной опорной точке, расположенной с противоположной стороны.

ПРИМЕЧАНИЕ: эти точки используются только в выше указанных случаях. При правильном положении основных точек (точек А и В) в их использовании нет надобности.

В качестве дополнительных опорных точек можно также использовать контрольные точки концов лонжеронов при ударе сзади, и наоборот.

1 - ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

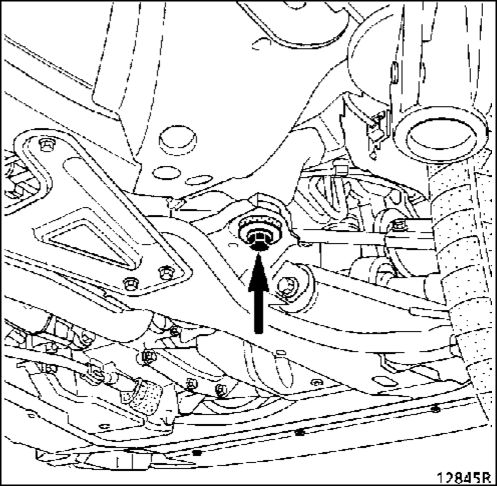

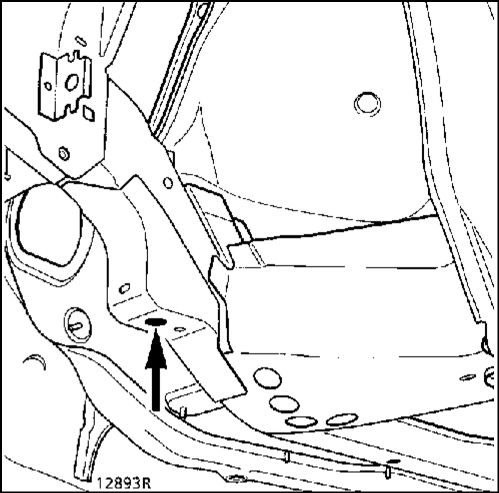

3 - ПЕРЕДНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕГО ПОДРАМНИКА

1 - Со снятием агрегатов шасси

Калибр устанавливается с упором под кронштейн крепления переднего подрамника и центрируется в отверстии вместе с болтом крепления.

Калибр используется при замене-.

- передней поперечины кузова;

- части лонжерона;

- колесной арки в сборе с лонжероном.

2 - Без снятия агрегатов шасси

Калибр устанавливается на шайбу и болт

крепления подрамника.

Калибр используется:

- при незначительном повреждении от удара спереди;

- при диагностике состояния кузова для проверки его передней части методом проверки линейных размеров.

III - ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

Е - ВЕРХНЕЕ КРЕПЛЕНИЕ ЗАДНЕЙ АМОРТИЗАТОРНОЙ СТОЙКИ

Калибр устанавливается в месте крепления вилки амортизатора и служит для определения положения данного крепления при замене:

- заднего лонжерона;

- заднего пола в сборе.

Он должен использоваться также при рихтовке деталей.

F - ВЕРХНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕЙ АМОРТИЗАТОРНОЙ СТОЙКИ

Калибр устанавливается с упором под чашку верхнего крепления амортизаторной стойки и центрируется в отверстии под болт крепления амортизаторной стойки.

Он используется при замене:

- колесной арки;

- колесной арки в сборе с лонжероном.

Он должен также использоваться при рихтовке деталей.

III - ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

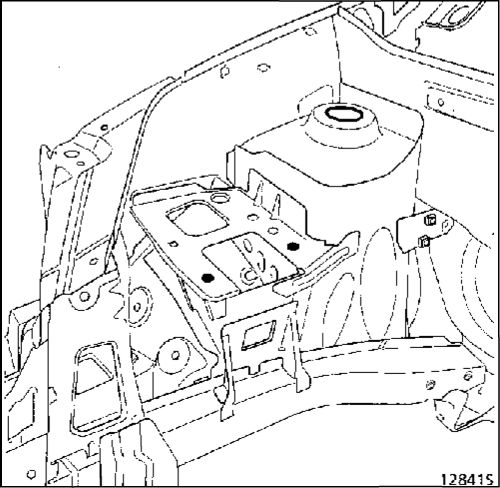

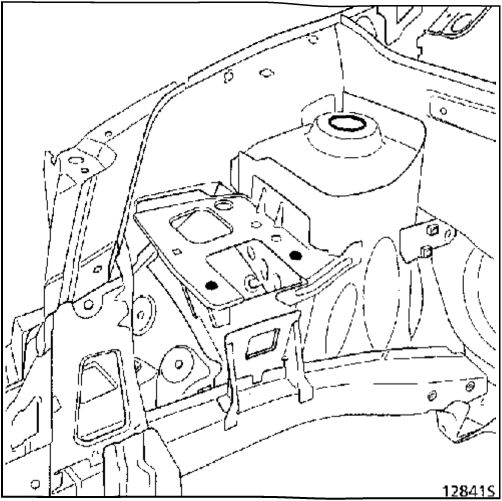

Р - ПЕРЕДНЕЕ И ЗАДНЕЕ КРЕПЛЕНИЯ ДВИГАТЕЛЯ

Калибр устанавливается поверх опоры подвески двигателя и центрируется в отверстиях под болты крепления кронштейна подвески двигателя.

Калибр используется при замене передней колесной арки в сборе с лонжероном при снятых агрегатах шасси.

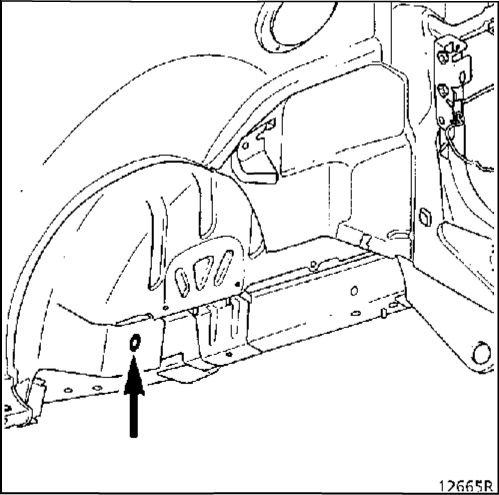

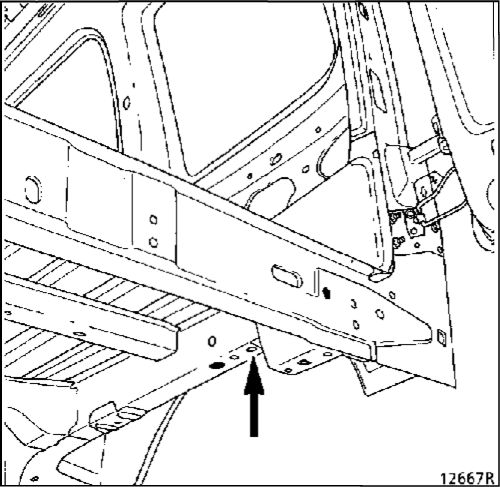

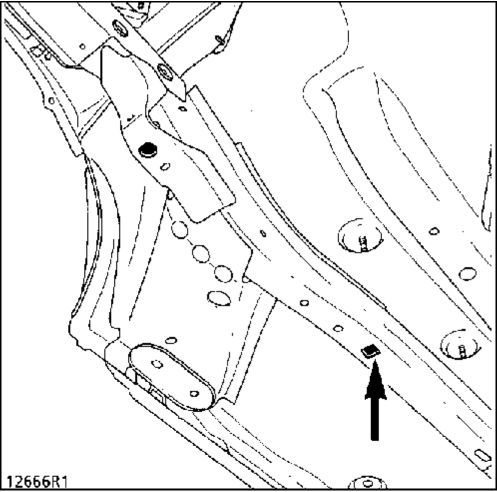

J - ЗАДНИЙ КОНЕЦ ЗАДНЕГО ЛОНЖЕРОНА

Калибр устанавливается с упором под лонжерон и центрируется в направляющем отверстии (овальном).

Он может использоваться при устранении повреждений от легкого удара сзади без снятия заднего моста. Однако при этом требуется снятие крепления выпускной системы.

III - ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

L - КРАЙНЯЯ ЗАДНЯЯ ПОПЕРЕЧИНА (ПАНЕЛЬ ЗАДКА)

Калибр служит для установки задней поперечины и устанавливается вертикально с упором в поперечину панели задка, после чего центрируется в отверстии под болт крепления кронштейна ударопоглощающего элемента.

Калибр используется при замене панели задка в сборе со снятием или без снятия агрегатов шасси.

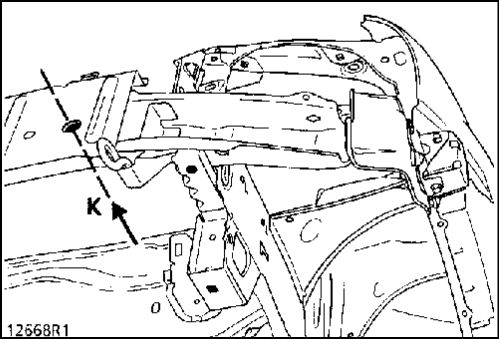

К - ПЕРЕДНЯЯ ПОПЕРЕЧИНА КУЗОВА

Калибр используется при установке поперечины и устанавливается вертикально с упором в переднюю поперечину, затем центрируется центровочным болтом в точке (К).

1 - Со снятием агрегатов шасси

Калибр используется при замене передней поперечины со снятием или без снятия агрегатов шасси.

ПРИМЕЧАНИЕ: операция замены передней поперечины выполняется без снятия силового агрегата, но при снятом радиаторе.

2 - Без снятия агрегатов шасси

Калибр используется при диагностике состояния передней поперечины.

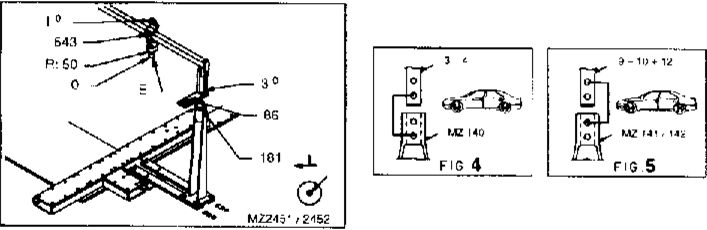

СТАПЕЛЬ CELETTE

IV - СВЕДЕНИЯ О СПЕЦИАЛЬНЫХ ПРИСПОСОБЛЕНИЯХ

BLACKHAWK

Специальные головки для системы MS

Адрес для заказа: BLACKHAWK S.A.

Centre Eurofret Rue de Rheinfeld 67100 STRASBOURG

Каталожный номер поставщика: REN 88200

CELETTE

Специальные головки для системы MS

Адрес для заказа: CELETTE S.A.

В.Р.9

38026 VIENNE Каталожный номер поставщика: 760 300

Специальный инструмент и приспособления

Точки (А) и (В) являются опорными для установки приспособления на кузов.

Перед установкой приспособления следует при диагностике состояния убедиться в правильности положения данных точек.

Точки (Е), (F), (G) и симметричные им точки служат прежде всего для крепления и выверки положения заменяемых деталей.

Однако при невозможности использования одной из точек (А) или (В) в качестве опорной (выявленной при диагностике), опорными точками для выверки положения деталей служат точки, расположенные со стороны, противоположной месту удара.

Обозначение и каталожный номер приспособления

Рисунок		Обозначение	Каталожный номер, указываемый при заказе	Наименование
		Саг. 1439	00 00143 900	Приспособление для передней панели кузова
