Renault Symbol. Схема - Освещение салона

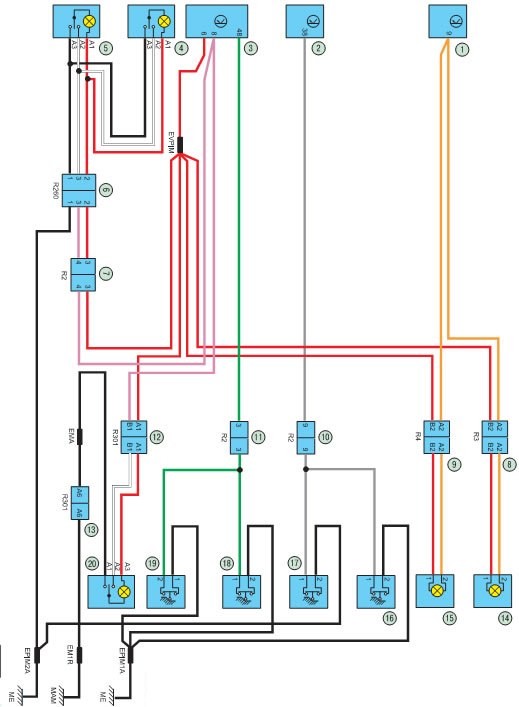

Схема 12. Освещение салона: 1,2,3 - блок управления электрооборудованием
салона; 4 - правый задний плафон; 5 - левый задний плафон;
6,7,8,9,10,11,12,13 - колодка жгута проводов; 14 - лампа освещения двери
водителя; 15 - лампа освещения двери переднего пассажира; 16 - концевой
выключатель правой задней двери; 17 - концевой выключатель левой задней
двери; 18 - концевой выключатель двери водителя; 19 - концевой
выключатель двери переднего пассажира; 20 - центральный плафон освещения
салона
