Renault Symbol. Схема поворотников, стоп-сигнала, света заднего хода

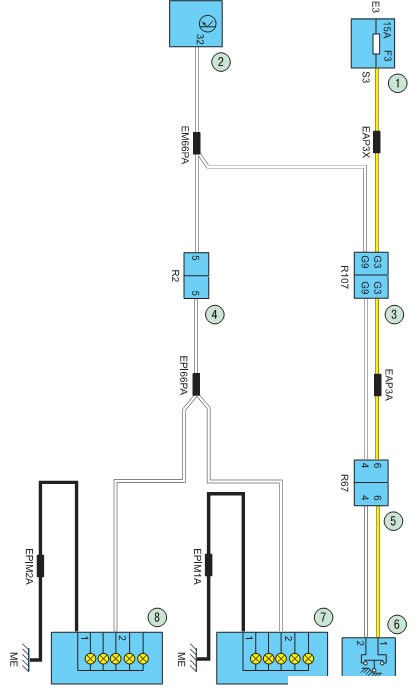

Схема 9. Фонари света заднего хода: 1 - монтажный блок в салоне; 2 - блок управления электрооборудованием салона; 3,4,5 - колодка жгута проводов; б - выключатель фонарей света заднего хода; 7 - правый задний фонарь; 8 - левый задний фонарь

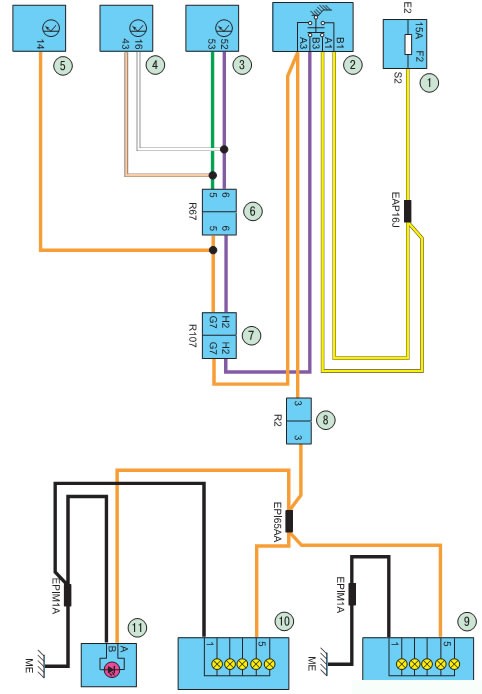

Схема 10. Стоп-сигналы: 1 - монтажный блок в салоне; 2 - выключатель стоп-сигнала; 3 - электронный блок управления двигателем; 4 - электронный блок управления автоматической коробкой передач; 5 - блок управления ABS; б, 7,8 - колодка жгута проводов; 9 - правый задний фонарь; 10 - левый задний фонарь; 11 - дополнительный стоп-сигнал

схема поворотников








Схема 11. Указатели поворота и аварийная сигнализация: 1,4 - комбинация приборов; 2 - левый подрулевой переключатель; 3, 9 - блок управления электрооборудованием салона; 5 - выключатель аварийной сигнализации; б, 7, 8 - колодка жгута проводов; 10 - правый задний фонарь; 11 - левый задний фонарь; 12 - правая фара; 13 - правый
боковой указатель поворота; 14 - левый боковой указатель поворота; 15 - левая фара
