Renault Symbol. Гидроблок АБС

Снятие:

– установите автомобиль на подъемник или поднимите переднюю часть автомобиля и поставьте опоры под кузов;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– снимите правое переднее колесо;

– примите меры против утечки тормозной жидкости, для чего положите под крышку компенсационного бачка полиэтиленовый кружок или пережмите шланг к главному тормозному цилиндру;

– в моторном отсеке отключите от гидроблока большой контактный разъем;

– выверните два болта крепления и снимите провода соединения с «массой»;

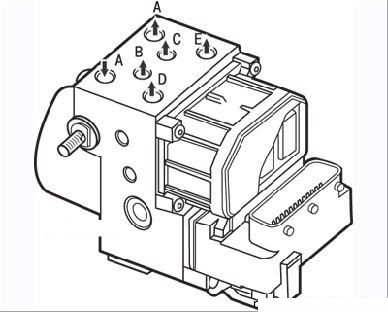

Рисунок 7.35. Подсоединение трубопроводов к гидроблоку: A – вход от главного цилиндра;

B – заднее левое колесо; C – заднее правое колесо; D – переднее правое колесо; E – переднее левое колесо

– протрите место вокруг соединений трубок. Запомните, как трубки подключены к блоку, чтобы правильно установить их при сборке: трубки и входы в блок имеют цветную маркировку (Рисунок 7.35). Отверните гайки соединений и аккуратно снимите трубки. Изолируйте трубки от проникновения в систему грязи. Немедленно смойте разлитую жидкость;

– выверните верхний болт крепления кронштейна гидроблока;

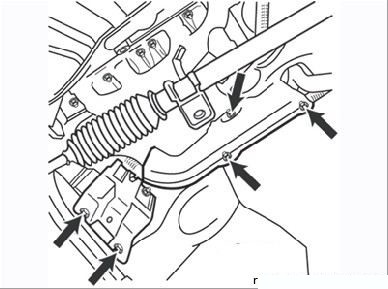

Рисунок 7.36. Два болта крепления кронштейна гидроблока (стрелки слева) и три болта крепления теплоизоляционного щитка (стрелки справа)

– действуя снизу автомобиля, отсоедините приемную трубу системы выпуска отработавших газов, три болта крепления теплоизоляционного щитка выпускного коллектора (Рисунок 7.36) и два нижних болта крепления кронштейна гидроблока;

– выньте гидроблок через нишу арки колеса.

Ремонт гидроблока возможен только на специализированной станции.

Установка гидроблока проводится в порядке, обратном снятию, при этом выполните следующее:

– надежно затяните гайки крепления блока;

– устанавливайте трубки по сделанным меткам;

– гайки соединений трубок затягивайте предписанными моментами;

– убедитесь в правильной прокладке проводов и присоедините контактный разъем;

– перед подключением провода к аккумуляторной батарее прокачайте систему, как описано выше.

ЭБУ встроен в гидроблок, поэтому его нельзя заменить отдельно.
