Renault Symbol. Компенсатор тормозных сил

Проверка
Тормозные контуры соединены по диагонали (правое переднее колесо - левое заднее колесо и левое пе-
реднее колесо - правое заднее колесо). Компенсатор изменяет давление в тормозах передней и задней оси в зависимости от загрузки автомобиля. Проверку давления в контурах проводите обеих диагоналях.

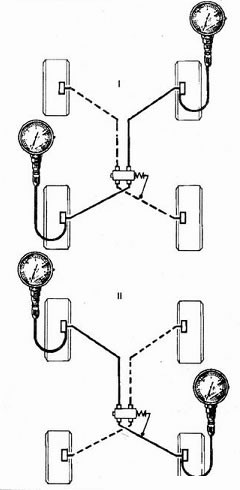

компенсация тормозных сил автомобиля

Специальный инструмент
Набор для проверки давления в
тормозной системе............Fre. 244-03 или 1085-01

Моменты затяжки
Крепление тормозных трубок.........................14 Нм
Болт компенсатора..........................................18 Нм
Регулировочный болт.......................................10 Нм

1. Установите автомобиль на подъемник.
2. Нажмите на педаль тормоза и зафиксируйте ее в этом положении.
3. Отсоедините от балки задней оси тягу компенсатора.

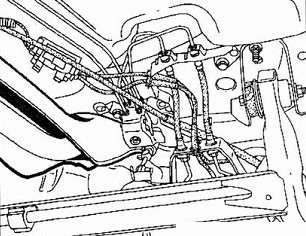

4. Пометьте места установок тормозных труоок на компенсаторе и отсоедините трубки.

5. Снимите тепловой экран.

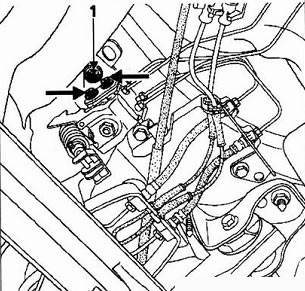

6. Отверните два болта крепления и снимите компенсатор.

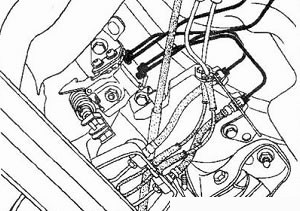

7. Ослабьте, но не отворачивайте полностью, болт (1) кронштейна компенсатора.

Установка
Установка проводится в обратном порядке.

Регулировка

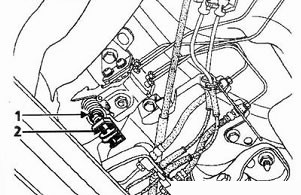

Регулировка проводится изменением положения тяги (2) компенсатора относительно втулки при ослабленном регулировочном болте (1).

Внимание: Положение гайки (3) компенсатора не изменять.

Проверка
Подсоедините манометры к штуцерам тормозов одного контура.
Прокачайте манометры, ослабив винт (Р).

Нажмите на педаль тормоза до установки давления в переднем тормозе в 100 бар.
В тормозе заднего колеса давление должно быть равно 29 - 47 бар.

Примечание: Давление измеряется при полном топливном баке и при наличии водителя за рулем.
