Схема соединений жгута проводов двигателя 1,6 (16V) Renault Sandero, Stepway

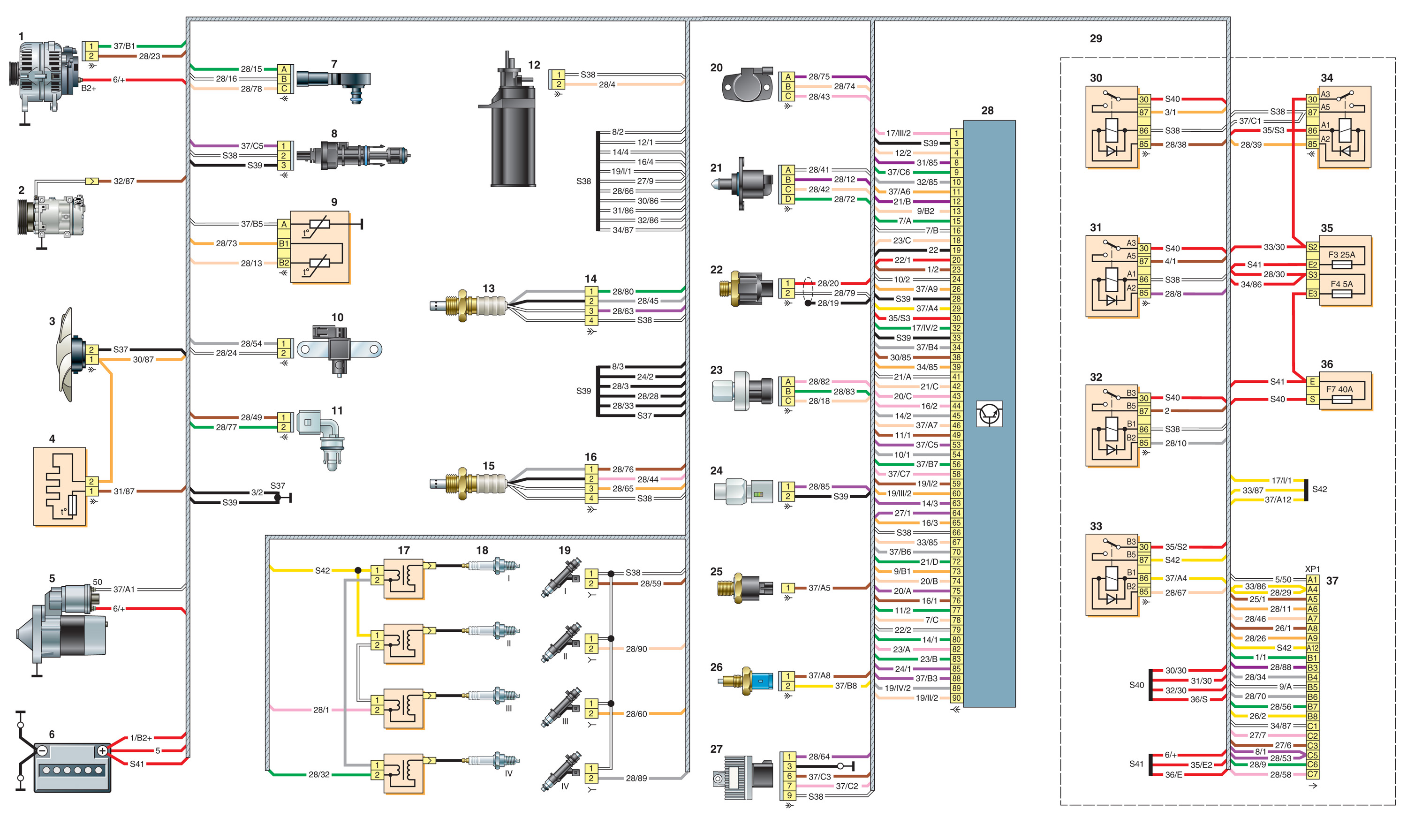

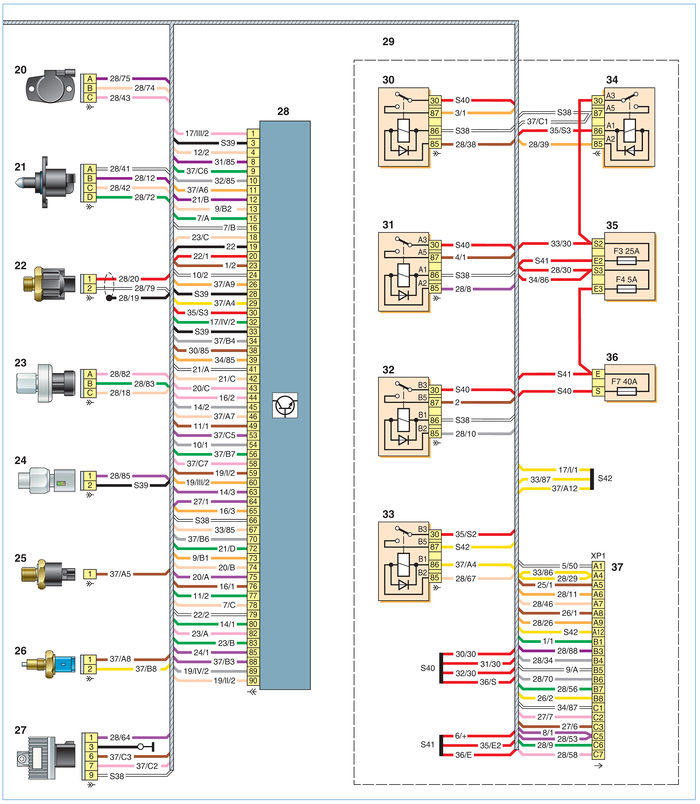

Схема соединений жгута проводов двигателя 1,6 (16V):
1 – генератор;
2 – компрессор кондиционера;
3 – вентилятор системы охлаждения;
4 – дополнительный резистор;
5 – стартер;
6 – аккумуляторная батарея;
7 – датчик абсолютного давления воздуха;
8 – датчик скорости автомобиля;
9 – датчик температуры охлаждающей жидкости;
10 – датчик положения коленчатого вала;
11 – датчик температуры воздуха на впуске;
12 – клапан продувки адсорбера;
13 – управляющий датчик концентрации кислорода;
14 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
15 – диагностический датчик концентрации кислорода;
16 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
17 – катушки зажигания;
18 – свечи зажигания;
19 – форсунки;
20 – датчик положения дроссельной заслонки;
21 – регулятор холостого хода;
22 – датчик детонации;
23 – датчик давления хладагента;
24 – датчик давления в системе гидроусилителя рулевого управления;
25 – датчик недостаточного давления масла;
26 – выключатель света заднего хода;
27 – реле дополнительного обогрева салона;
28 – электронный блок управления двигателем (контроллер);
29 – блок предохранителей и реле в моторном отсеке;
30 – реле большой скорости вентилятора системы охлаждения;
31 – реле малой скорости вентилятора системы охлаждения;
32 – реле компрессора кондиционера;
33 – реле топливного насоса и катушки зажигания;
34 – главное реле;
35, 36 – предохранители в блоке реле и предохранителей в моторном отсеке;
37 – колодка соединения со жгутом проводов кузова
