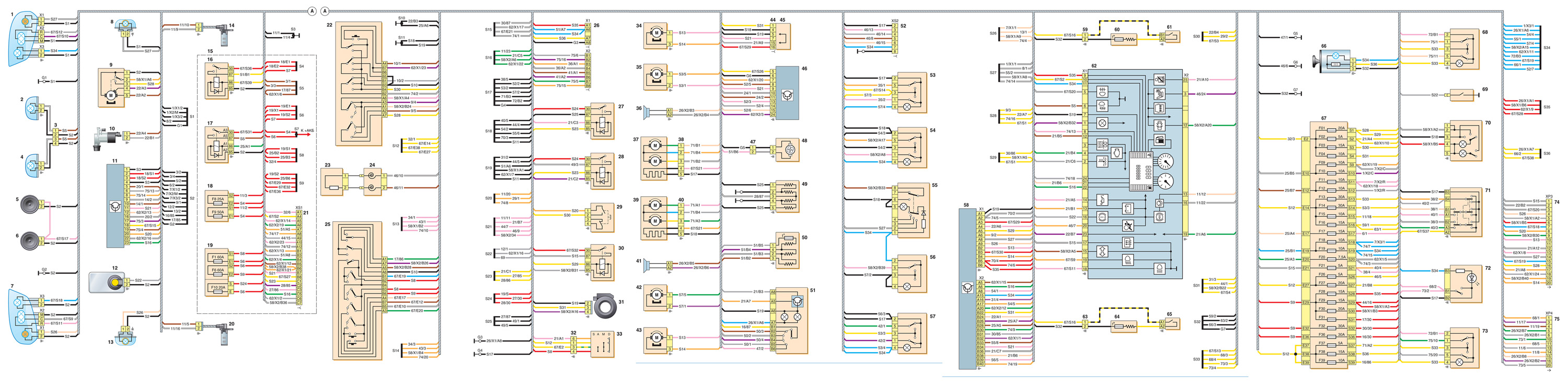

Схема соединений переднего жгута проводов кузова Sandero

(опции, включенные в эту схему, подходят для схем Logan):

Схема соединений переднего жгута проводов кузова Sandero (опции, включенные в эту схему, подходят для схем Logan):

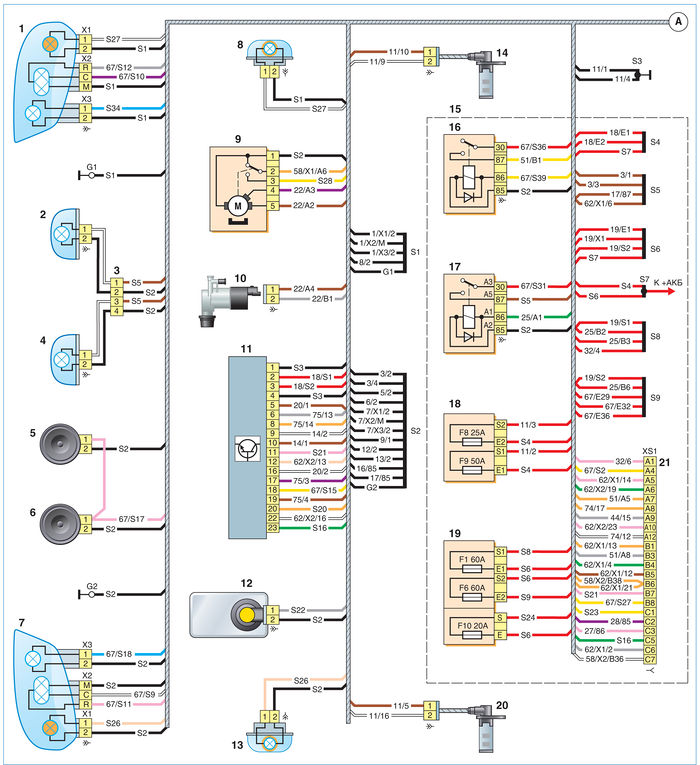

А – место перехода жгута проводов из моторного отсека в салон;
1 – правая блок-фара;
2 – правая противотуманная фара;
3 – колодка соединения со жгутом проводов противотуманных фар;
4 – левая противотуманная фара;
5 – правый звуковой сигнал высокого тона;
6 – левый звуковой сигнал низкого тона;
7 – левая блок-фара;
8 – правый боковой указатель поворота;
9 – очиститель ветрового стекла;
10 – омыватель ветрового стекла;
11 – блок управления ABS;
12 – датчик уровня тормозной жидкости;
13 – левый боковой указатель поворота;
14 – датчик частоты вращения правого переднего колеса;
15 – блок реле и предохранителей в моторном отсеке;
16 – реле вентилятора отопителя;
17 – реле противотуманных фар;
18, 19 – предохранители в блоке реле и предохранителей в моторном отсеке;
20 – датчик частоты вращения левого переднего колеса;
21 – колодка соединения со жгутом проводов двигателя;

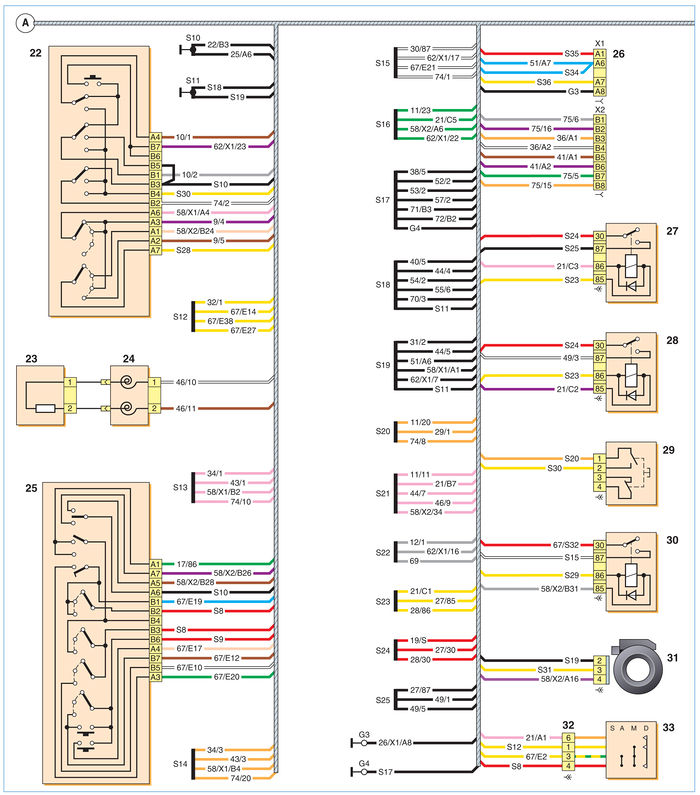

22 – правый подрулевой переключатель;
23 – подушка безопасности водителя;
24 – спиральный кабель;
25 – левый подрулевой переключатель;
26 – колодки подключения к аудиосистеме;
27 – реле дополнительного обогревателя салона (70 А);
28 – реле дополнительного обогревателя салона (40 А);
29 – датчик положения педали тормоза и выключатель сигналов торможения;
30 – реле обогрева заднего стекла;
31 – катушка иммобилайзера;
32 – колодка соединения со жгутом проводов выключателя зажигания;
33 – выключатель зажигания;

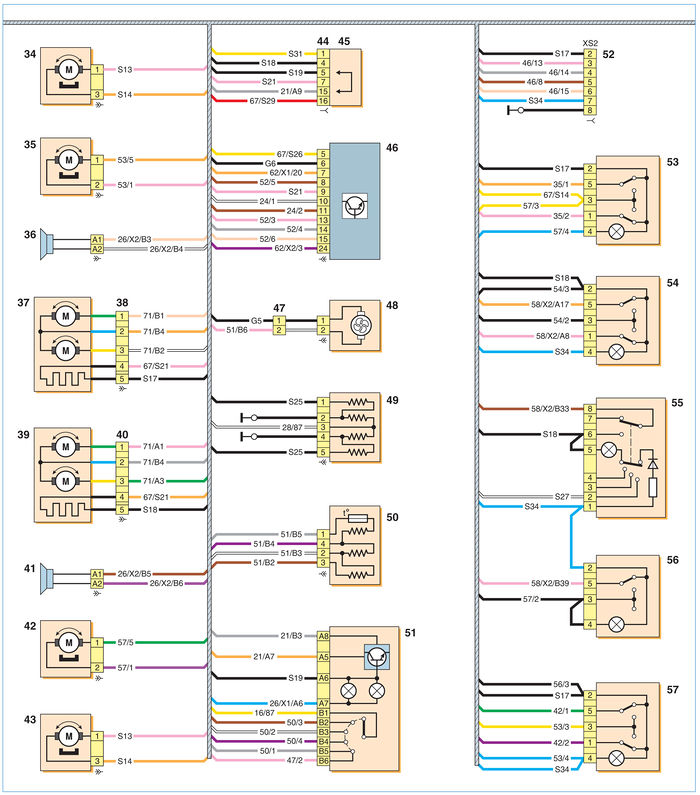

34 – электропривод замка правой передней двери;
35 – стеклоподъемник правой передней двери;
36 – правый передний динамик;
37 – правое наружное зеркало;
38 – колодка соединения с правым наружным зеркалом;
39 – левое наружное зеркало;
40 – колодка соединения с левым наружным зеркалом;
41 – левый передний динамик;
42 – стеклоподъемник левой передней двери;
43 – электропривод замка левой передней двери;
44 – колодка диагностики;
45 – крышка колодки диагностики с перемычкой;
46 – блок управления подушками безопасности;
47 – колодка соединения со жгутом проводов вентилятора отопителя;
48 – вентилятор отопителя;
49 – дополнительный обогреватель салона;
50 – блок дополнительных резисторов вентилятора отопителя;
51 – блок управления вентиляцией, отоплением и кондиционированием;
52 – колодка соединений со жгутом проводов подушки безопасности переднего пассажира и освещения вещевого ящика;
53 – выключатель стеклоподъемника правой передней двери;
54 – выключатель центрального замка;
55 – выключатель аварийной сигнализации;
56 – выключатель обогрева заднего стекла;
57 – выключатель стеклоподьемника левой передней двери;

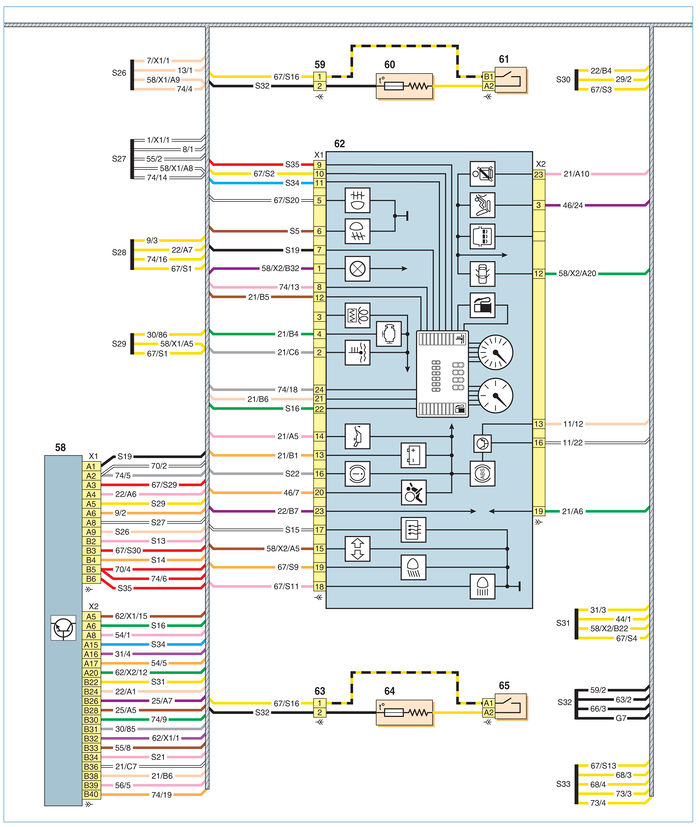

58 – коммутационный блок;
59 – колодка соединения со жгутом обогревателя правого переднего сиденья;
60 – элемент обогрева правого переднего сиденья;
61 – выключатель обогрева правого переднего сиденья;
62 – комбинация приборов;
63 – колодка соединения со жгутом обогревателя левого переднего сиденья;
64 – элемент обогрева левого переднего сиденья;
65 – выключатель обогрева левого переднего сиденья;

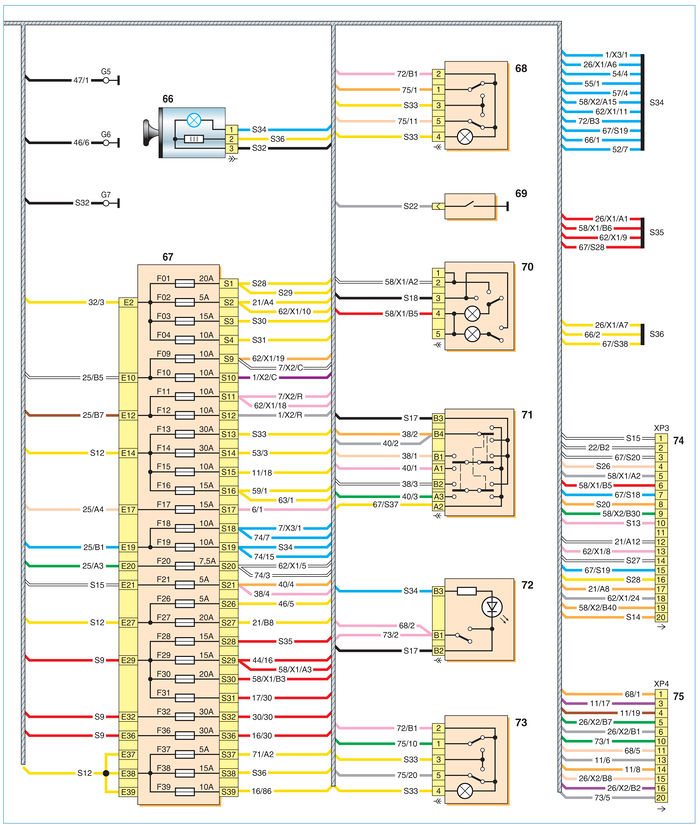

66 – прикуриватель;
67 – блок предохранителей в салоне;
68 – выключатель стеклоподъемника правой задней двери;
69 – выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы;
70 – плафон освещения салона;
71 – регулятор управления электроприводами наружных зеркал;
72 – выключатель блокировки задних стеклоподъемников;
73 – выключатель стеклоподъемника левой задней двери;
74, 75 – колодки соединения с задним жгутом проводов кузова
