Снятие замка и наружной ручки задней двери Renault Sandero, Stepway

Работу проводим при замене замка и наружной ручки двери.
Для снятия замка задней двери снимаем обивку двери и нижнюю направляющую стекла.

Сжимаем четыре лепестка оси промежуточного рычага…

…и снимаем рычаг с тягами в сборе.

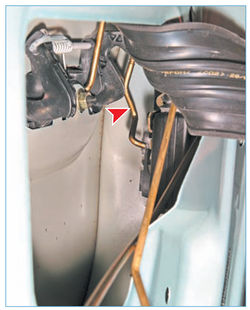

Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.

Повернув фиксатор, отсоединяем от замка тягу наружной ручки.

Ключом Torx Т-30 отворачиваем три винта крепления замка.

Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.

Отжав фиксатор колодки проводов, отсоединяем колодку от электропривода замка и снимаем замок в сборе с электроприводом.

Ключом «на 8» отворачиваем саморез крепления электропривода.

Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…

…и снимаем электропривод.

Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…

…и отсоединяем тягу от рычага замка.
Аналогично отсоединяем от замка тягу внутренней ручки.
Устанавливаем замок задней двери в обратной последовательности.
Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).

Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…

…и снимаем наружную ручку.
Устанавливаем наружную ручку задней двери в обратной последовательности.
Наружная ручка задней двери на автомобилях Sandero и Sandero Stepway снимается аналогично наружной ручке передней двери этих автомобилей (см. «Снятие замка и наружной ручки передней двери»).
