Передние приводы колес автомобилей Renault Logan и Sandero

Длины приводов стараются делать одинаковыми, т. к. это условие обеспечивает равенство сил и моментов, возникающих на ведущих колесах. Конструктивно выполнить это условие на автомобиле с поперечным расположением силового агрегата сложно, поэтому на таких автомобилях, как правило, правый привод значительно длиннее левого привода. Для автомобилей Logan и Sandero были применены конструктивные решения, позволяющие сблизить длины приводов ведущих колес.
Длины приводов ведущих колес сближены за счет разной конструкции внутренних шарниров. Для того, чтобы увеличить длину привода левого колеса, корпус внутреннего шарнира привода выполнен внутри картера коробки передач. Для того, чтобы уменьшить длину привода правого колеса, корпус внутреннего шарнира отодвинут от картера коробки передач. Для этого в конструкцию коробки передач был введен дополнительный элемент — шлицевой вал, который выполнен за одно целое с полуосевой шестерней дифференциала.
На валу привода правого колеса установлен резинометаллический демпфер.
Наружные и внутренние шарниры приводов (типа «Трипод») имеют разные конструкции. Шарниры приводов закрыты грязезащитными чехлами.

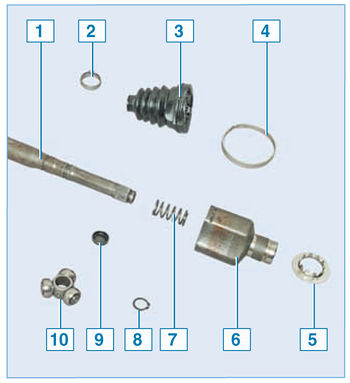

Элементы внутреннего шарнира привода правого колеса:
1 – вал привода;
2 – малый хомут крепления чехла;
3 – чехол шарнира;
4 – большой хомут крепления чехла;
5 – грязеотражатель;
6 – корпус шарнира;
7 – пружина;
8 – стопорное кольцо трехшиповика;
9 – упорная шайба пружины;
10 – трехшиповик

Внутренний шарнир привода обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала привода. Внутренний шарнир — разборный. На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами — трехшиповик, на каждом из шипов (цапфе) которого расположен ролик с наружной сферической поверхностью, вращающийся на игольчатом подшипнике. Игольчатый подшипник фиксируется от смещений вдоль оси шипа запорным кольцом, надетым на стопорное кольцо, расположенное в проточке шипа. Трехшиповик зафиксирован на валу привода стопорным кольцом. Взаимные перемещения подвески и силового агрегата компенсируются перемещением роликов трехшиповика в продольных пазах корпуса внутреннего шарнира.

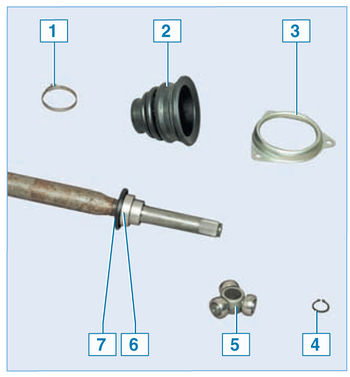

Элементы внутреннего шарнира привода левого колеса:
1 – хомут крепления чехла на наружном кольце подшипника;
2 – грязезащитный чехол шарнира;
3 – держатель чехла;
4 – стопорное кольцо трехшиповика;
5 – трехшиповик;
6 – подшипник;
7 – грязеотражатель

Внутренние шарниры приводов левого и правого колес не взаимозаменяемы.
Наконечник корпуса внутреннего шарнира привода правого колеса надевается…

…на шлицевой вал, выходящий из кар тера коробки передач и выполненный заодно с полуосевой шестерней дифференциала (для наглядности показано на демонтированной коробке передач).
Пружина, установленная внутри корпуса внутреннего шарнира привода правого колеса, обеспечивает прижим корпуса шарнира к полуосевой шестерне дифференциала при работе подвески.

Корпус внутреннего шарнира привода левого колеса расположен в коробке передач и выполнен заодно с левой полуосевой шестерней дифференциала (привод колеса для наглядности снят).

Подшипник (в сборе с сальником) внутреннего шарнира левого привода

На вале привода левого колеса за трехшиповиком внутреннего шарнира установлен игольчатый подшипник в сборе с сальником. Внутреннее кольцо подшипника напрессовано на вал привода и вращается вместе с ним. На неподвижном наружном кольце подшипника хомутом закреплен защитный чехол внутреннего шарнира. Другим своим концом чехол шарнира через металлический фланцевый держатель крепится к картеру коробки передач.
Сальник, установленный в наружном кольце подшипника, пред отвращает утечку масла из коробки передач по валу привода. Сальник подшипника закрыт от грязи пластмассовым грязеотражателем, установленным на вале.

При повреждении грязезащитного чехла шарнира или сальника подшипника произойдет утечка масла из коробки передач.

Наружный шарнир привода:
1 – кулак;
2 – ролик;
3 – трехшиповик;
4 – корпус шарнира

Наружный шарнир привода обеспечивает передачу крутящего момента при различных углах поворота ведущих колес.
Наружные шарниры приводов обоих колес одинаковы, выполнены неразборными и не демонтируются с валов.
Наружный шарнир состоит из корпуса, в котором жестко закреплен трехшиповик с роликами, вращающимися на игольчатых подшипниках, и кулака, выполненного заодно с валом привода. При взаимных угловых смещениях корпуса и кулака шарнира ролики трехшиповика перекатываются в продольных пазах кулака.
Корпус наружного шарнира шлицевым хвостовиком входит в шлицевое отверстие ступицы колеса и крепится гайкой подшипника ступицы.
В наружные шарниры обоих приводов и внутренний шарнир правого привода заложена консистентная смазка MOBIL CVJ 825 BLACK STAR на весь срок их службы.
Пополнение или замена смазки, а также какое-либо другое обслуживание валов привода колес в процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления, а также за состоянием сальника подшипника внутреннего шарнира левого привода. Поврежденный чехол необходимо как можно быстрее заменить, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя, а повреждение резинового чехла или сальника подшипника внутреннего шарнира левого привода приведет к утечке масла из коробки передач и к выходу ее из строя. При установке нового чехла шарнира хомуты его крепления также следует заменить новыми.
В случае выхода из строя наружного шарнира необходимо заменить весь привод в сборе, а при выходе из строя внутреннего шарнира привода можно заменить только шарнир.
Подшипник (в сборе с сальником) внутреннего шарнира привода левого колеса поставляется в запасные части вместе с защитным чехлом.
Этот же подшипник применяется на автомобилях Renault: Megan, Scenic, Clio, Twingo, Kangoo; Citroёn Saxo; Peugeot 106; Volvo: 440, 460, 480. Но защитный чехол шарнира у этих автомобилей другой.
