Приводы передних колес автомобиля Sandero Stepway





Коробка передач и приводы колес автомобиля Sandero Stepway в отличии от автомобилей Logan и Sandero имеют другую конструкцию.

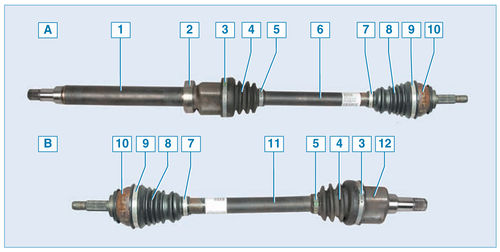

Приводы правого «А» и левого «В» колес автомобиля Sandero Stepway:
1 – промежуточный вал с внутренним шарниром;
2 – подшипник промежуточной опоры;
3 – большой хомут защитного чехла внутреннего шарнира;
4 – защитный чехол внутреннего шарнира привода;
5 – малый хомут защитного чехла внутреннего шарнира;
6 – вал привода правого колеса;
7 – малый хомут крепления чехла наружного шарнира;
8 – защитный чехол наружного шарнира;
9 – большой хомут крепления чехла наружного шарнира;
10 – наружный шарнир;
11 – вал привода левого колеса;
12 – внутренний шарнир привода левого колеса

В этом автомобиле применено решение, позволившее сделать длины приводов правого и левого колеса одинаковыми, при этом привод правого колеса имеет промежуточный вал, выполненный заодно с внутренним шарниром. На вал напрессован подшипник промежуточной опоры, а шлицевой хвостовик вставлен в отверстие полуосевой шестерни коробки дифференциала. При этом вал удерживается от осевого смещения промежуточной опорой. Наружные шарниры правого и левого приводов колес – одинаковые.




Привод правого колеса автомобиля Sandero Stepway:
1 – промежуточный вал с внутренним шарниром;
2 – промежуточная опора;
3 – наружный шарнир привода правого колеса

Работы по снятию и ремонту приводов передних колес показаны на автомобиле Logan.
