164 - Practical information

01-10-2005

165

-

Practical information

01-10-2005

TOWING YOUR VEHICLE

Without lifting

(4 wheels on the road)

You should always use a towbar.

The removable towing eye is stored

in  the  tool  case,  located  in  the  left

boot trim.

From the rear:
F

 Unclip the side of the cover using

the lat part of the towing eye,

F

 Screw  in  the  towing  eye  until  it

locks.

When  towing  with  the  en-

gine  switched  off,  there  is

no braking assistance.

Special features of the

"2 Tronic" gearbox

When towing with four wheels on the

ground,  the  following  rules  must  be

obeyed:

-  gear lever in position

N,

-  tow the vehicle at less than 30 mph

(50 km/h)  over  a  maximum  dis-

tance of 30 miles (50 km),

-  do not add oil to the gearbox.

From the front:
F

 Unclip  the  bottom  of  the  cover,

using  the  lat  part  of  the  towing

eye.

F

 Screw  in  the  towing  eye  until  it

locks.

Lifting (2 wheels only

on the road)

It is preferable to raise the vehicle by

the wheels.

Never use the radiator crossmember.

166 - Practical information

01-10-2005

167

-

Practical information

01-10-2005

TOWING A TRAILER,

CARAVAN, BOAT, ETC.

Only  use  original  PEUGEOT  tow

bars  that  have  been  tested  and

approved  from  the  design  stage  of

your vehicle.

The  tow  bar  must  be  itted  by  a

PEUGEOT dealer.

Your  vehicle  is  primarily  designed

for  transporting  people  and  luggage

but it may also be used for towing a

trailer.

Driving with a trailer subjects the tow-

ing vehicle to more signiicant stress

and  its  driver  must  be  particularly

careful.

Air  density  decreases  with  altitude,

thus  reducing  engine  performance.

The maximum towing load must be re-

duced by 10 % for every 1 000 metres

of altitude.

Cooling: Towing a trailer on a slope

increases  the  temperature  of  the

coolant.

As  the  fan  is  electrically  controlled,

its cooling capacity is not dependent

on the engine speed.

On  the  contrary,  use  a  high  gear  to

lower the engine speed, and reduce

your speed.

The  maximum  towing  speed  on  a

long  slope  depends  on  the  gradient

and the outside temperature.

For vehicles itted with a direct injec-

tion  petrol  engine,  after  towing  or

driving  at  high  speed  for  a  long  pe-

riod of time, the fan may operate for

approximately 6 minutes.

In all cases, pay attention to the cool-

ant temperature.

In certain cases of particularly arduous

use  (towing  of  the  maximum  load  on

a steep slope when the temperature is

high), switching off the air conditioning

permits the recovery of engine power

and, therefore, an increase in the tow-

ing capacity.

If  the  warning  light  comes  on,  stop

the vehicle and switch off the engine

as soon as possible.

FITTING ROOF BARS

When itting transverse or longitudinal

roof bars, use the accessories recom-

mended by PEUGEOT and follow the

manufacturer's itting instructions.

For  further  information,  contact  a

PEUGEOT dealer.

Please  refer  to  national  legislation

in  order  to  comply  with  the  regula-

tions  concerning  the  transportation

of objects which are longer than the

vehicle.

Driving advice

Distribution of loads: Distribute the

load in the trailer so that the heaviest

items are as close as possible to the

axle and the nose weight approach-

es  the  maximum  permitted  without

exceeding it.

Tyres:  Check  the  tyre  pressures  of

the  towing  vehicle  and  the  trailer,

observing  the  recommended  pres-

sures.

Brakes: Towing increases the braking

distance.

Lights:  Check  the  electrical  signal-

ling on the trailer.

Side  wind:  Take  into  acount  the

increased sensitivity to side wind.

166 - Practical information

01-10-2005

167

-

Practical information

01-10-2005

ACCESSORIES FOR YOUR

1007

A wide range of accessories recom-

mended  by  PEUGEOT  and  original

parts are offered by the Network.

They  all  beneit  from  PEUGEOT's

recommendation.

These accessories and parts, having

been  tested  and  approved  for  reli-

ability and safety, are all adapted to

your PEUGEOT vehicle.

This product range offered by PEUGEOT

Accessories  is  structured  around  5 cat-

egories:  PROTECTION  -  TOURING  -

IN-CAR  TECHNOLOGY  -  STYLING  -

UNIVERSAL.

The  itting  of  electrical

equipment  or  accessories

which  are  not  recom-

mended by PEUGEOT may

result in a failure of your ve-

hicle's electronic system.

Please  note  this  speciic  warning.

You  are  advised  to  contact  a  repre-

sentative of the Marque to be shown

the  range  of  recommended  equip-

ment and accessories.

"Protection":

anti-theft

alarm,  engraved  windows,

wheel  anti-theft  devices,

stolen vehicle identiication

system*, irst aid kit, warn-

ing  triangle,  high  visibility

safety jacket, fog lamps kit,

snow  chains,  rear  parking  assist-

ance.

"Touring":  armrest,  seat

covers,  storage  under  the

rear  shelf,  mats,  boot  tray,

sun blinds.

For  leisure  pursuits:  roof

bars,  transportation  acces-

sories  (bicycle  carrier,  ski

carrier),  roof  box,  child  seats  and

booster  cushions,  audio/telephone

console, side blinds, cool box.

Trailer towbar which must be itted by

the PEUGEOT Network.

"In-Car

Technology":

telephones,

hands-free

kits,  satellite  navigation

systems, CD changer, DVD

player,  multimedia,  audio

equipment, speakers.

"Styling":  alloy  wheels,

wheel  trims,  spoiler,  styl-

ing  strips,  door  spoilers,

sill  protectors,  aluminium

pedals, aluminium footrest,

rear  silencer,  exhaust  tail

pipe.

"Universal":  windscreen

wash  luid,  interior  and

exterior cleaning and main-

tenance products.

You  can  obtain  other

"Cameleo" customising kits

from PEUGEOT dealers.

You  will  be  offered  either

a  complete  kit,  like  the

original  kit,  or  a  partial  kit

consisting of the vent trims

only.

Should  you  need  to  change  one  or

more elements of the Cameleo kit of

your  vehicle,  due  to  damage...,  you

will be offered replacement elements

from  the  exchange  kits  available  at

that time.

* According to version or country.

Note

To prevent jamming under the pedals:

-  ensure  that  the  mat  is  positioned

and secured correctly,

-  never it one mat on top of another.

168 - Technical data

01-10-2005

169

-

Technical data

01-10-2005

ENGINES AND GEARBOXES

MODELS:

Model codes

KMKFVB

KMKFVC

KMKFVB/P

KMKFVC/P

KMKFUC

KMNFUC/PIF

KMNFUC/P

KM8HZB

KM8HZC

ENGINES

1.4 litre

(75 bhp)

1.4 litre 16V

(90 bhp)

1.6 litre 16V

(110 bhp)

1.4 litre

Turbo HDI

Cubic capacity (cm

3

)

1 360

1 360

1 587

1 398

Bore x stroke (mm)

75 x 77

75 x 77

78.5 x 82

73.7 x 82

EU standard maximum power (kW)

54

65

80

50

Maximum power engine speed (rpm)

5 400

5 500

5 800

4 000

EU standard maximum torque (Nm)

118

133

147

160

Maximum torque engine speed (rpm)

3 400

3 400

4 000

2 000

Fuel

Unleaded

Unleaded

Unleaded

Diesel

Catalytic converter

Yes

Yes

Yes

Yes

Particle emission ilter

No

Gearboxes

Manual

(5-speed)

"2 Tronic"

(5-speed)

Manual

(5-speed)

"2 Tronic"

(5-speed)

Manual

(5-speed)

Oil capacities (in litres)
Engine (with cartridge replacement)

3.15*

3.15*

3.15*

3.35*

3.8*

Gearbox-Final drive

2

-

2

-

1,9

Draining by gravity with oil iller cap open.

168 - Technical data

01-10-2005

169

-

Technical data

01-10-2005

Fuel consumption indications correct at time of printing.

The consumption values were established in accordance with Directive 80/1268/CEE. They may vary depending on the style

of driving, trafic conditions, weather conditions, the load in the vehicle, the maintenance of the vehicle and the use of the

accessories.

CONSUMPTION

In accordance with directive 80/1268/CEE

Engines

Gearboxes

Model

codes

Urban driving

mpg

(l/100 km)

Inter-urban

driving

(l/100 km)

Mixed driving

(l/100 km)

Emission

 CO2 of by

weight (g/km)

1.4 litre

Manual

KMKFVB

KMKFVC

33.2 (8.5)

32.8 (8.6)

54.3 (5.2)

53.3 (5.3)

44.1 (6.4)

42.8 (6.6)

153

155

1.4 litre

"2 Tronic"

KMKFVB/P

KMKFVC/P

35.8 (7.9)

34.9 (8.1)

54.3 (5.2)

53.5 (5.3)

45.6 (6.2)

44.8 (6.3)

147

149

1.4 litre 16V

Manual

KMKFUC

33.6 (8.4)

53.5 (5.3)

44.1 (6.4)

153

1.6 litre 16V

"2 Tronic"

KMNFUC/PIF

KMNFUC/P

32.8 (8.6)

52.4 (5.4)

42.8 (6.6)

156

1.4 litre Turbo

HDI

Manual

KM8HZB

KM8HZC

53.3 (5.3)

48.7 (5.8)

74.3 (3.8)

68.9 (4.1)

64.2 (4.4)

60.1 (4.7)

115

124

170 - Technical data

01-10-2005

171

-

Technical data

01-10-2005

WEIGHTS AND TOWED LOADS (in kg)

Engines

1.4 litre

1.4 litre 16V

1.6 litre 16V

1.4 litre Turbo HDI

Gearboxes

Manual

"2 Tronic"

Manual

"2 Tronic"

Manual

Model codes

KMKFVB

KMKFVC

KMKFVB/P

KMKFVC/P

KMKFUC

KMNFUC/PIF

KMNFUC/P

KM8HZB

KM8HZC

• Kerb weight

1 140

1 145

1 163

1 216

1 168

• Payload

414

414

437

380

414

• Gross vehicle

  weight (GVW)

1 554

1 559

1 600

1 596

1 582

• Gross train weight (GTW)

2 304

2 309

2 309

2 496

2 482

• Braked trailer (within the limit

  of the GTW)

750

750

750

900

900

• Braked trailer* (with load transfer

  within the limit of the GTW)

987

987

980

1 137

1 137

• Unbraked trailer

605

605

610

645

620

• Recommended nose weight

40

40

40

46

46

The  GTW  and  towed  load  values  indicated  are  valid  up  to  an  altitude  1  000  metres;  the  towed  load  mentioned  must  be

reduced by 10 % for each additional 1 000 metres.

The speed of a towing vehicle is limited to 60 mph (100 km/h)**.

High exterior temperatures may result in a reduction in the performance of the vehicle in order to protect the engine; when

the exterior temperature is above 45 °C, limit the towed load.

*  The weight of the braked trailer may be increased, within the limit of the GTW, if the GVW of the towing vehicle is reduced

by the same amount; warning, towing with a lightly loaded towing vehicle may reduce its roadholding performance.

**  In accordance with current legislation in the country.

170 - Technical data

01-10-2005

171

-

Technical data

01-10-2005

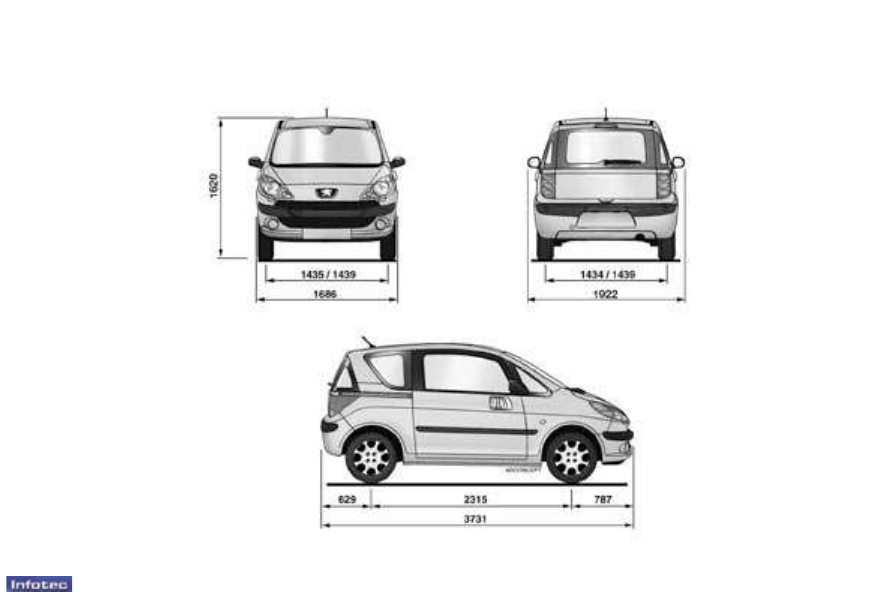

DIMENSIONS (in mm)

172 - Technical data

01-10-2005

THE IDENTIFICATION

FEATURES OF YOUR 1007

A.  Manufacturer's plate.

B.  Serial number on the

bodywork (under the bonnet,

at the centre of the

crossmember).

C.  Serial number on the fascia

(on the small aperture,

driver's side).

D.  Tyres and paint colour

reference.

The  label

D  on  the  pillar,  near  the

driver's door striker, indicates:

-  the wheel and tyre sizes,

-  the brands of tyres approved by the

manufacturer,

-  the tyre pressures

(the tyre pres-

sure  must  be  checked  when

the  tyre  is  cold,  at  least  once  a

month),

-  the paint colour reference.

Wheels equipped with 195/50 R 16

tyres  cannot  be  itted  with  snow

chains.

Contact  a  PEUGEOT  dealer  for

information.

Low  tyre  pressures  in-

crease fuel consumption.

Update of pages 168 and 169 of the 1007 handbook (reference 05A08.0030 or 05A08.0040)

Model codes

KMNFUC

Cubic capacity (cm

3

)

1 587

Bore x stroke (mm)

78.5 x 82

EU standard maximum power (kW)

80

Maximum power engine speed (rpm)

5 800

EU standard maximum torque (Nm)

147

Maximum torque engine speed (rpm)

4 000

Fuel

Unleaded

Catalytic converter

Yes

Gearboxes

Manual

(5-speed)

Oil capacities (in litres)

Engine (with cartridge replacement)

3.35*

Gearbox-Final drive

2

*  Draining by gravity with oil filler cap open.

Fuel consumption indications correct at time of printing.

The consumption values were established in accordance with

EC Directive 80/1268 (as amended). They may vary depending

on  the  style  of  driving,  traffic conditions, weather conditions,

the load in the vehicle, the maintenance of the vehicle and the

use of the accessories.

Consumption in accordance with EC Directive 80/1268

(as amended)

Urban

driving mpg

(l/100 km)

Inter-urban

driving

(l/100 km)

Mixed

driving

(l/100 km)

Emission

of CO

2

 by

weight

(g/km)

30.7 (9.2)

51.4 (5.5)

40.9 (6.9)

163

AN. 06A08. A040

CETTE PAGE ANNULE ET REMPLACE LA PAGE 170

1.6 LITRE 16V ENGINE MANUAL GEARBOX

TECHNICAL DATA

Update of page 170 of the 1007 handbook (reference 05A08.0030 or 05A08.0040)

Engines

1.4 litre

1.4 litre

16V

1.6 litre 16V

1.4 litre Turbo

HDI

Gearboxes

Manual

"2 Tronic"

Manual

Manual

"2 Tronic"

Manual

Model codes

KMKFVB

KMKFVC

KMKFVB/P

KMKFVC/P

KMKFUC

KMNFUC

KMNFUC/

PIF

KMNFUC/P

KM8HZB

KM8HZC

Kerb weight

1 215

1 220

1 238

1 278

1 291

1 243

Payload

339

339

362

328

305

339

Gross vehicle weight (GVW)

1 554

1 559

1 600

1 606

1 596

1 582

Gross train weight (GTW)

2 304

2 309

2 350

2 506

2 496

2 482

Braked trailer (within the limit of the

GTW)

750

750

750

900

900

900

Braked trailer* (with load transfer

within the limit of the GTW)

987

987

980

1 090

1 137

1 137

Unbraked trailer

605

605

610

635

645

620

Recommended nose weight

40

40

40

44

46

46

WEIGHTS AND TOWED LOADS (in kg)

The  GTW  and  towed  load  values  indicated  are  valid  up  to  an  altitude  1  000  metres;  the  towed  load  mentioned  must  be

reduced by 10 % for each additional 1000 metres.

The speed of a towing vehicle must not exceed 60 mph (100 km/h)**.

High exterior temperatures may result in a reduction in the performance of the vehicle in order to protect the engine; when

the exterior temperature is above 45 °C, limit the towed load.

*  The weight of the braked trailer may be increased, within the limit of the GTW, if the GVW of the towing vehicle is reduced

by the same amount; warning, towing with a lightly loaded towing vehicle may reduce its roadholding performance.

** In accordance with current legislation in the country.

TECHNICAL DATA
