Peugeot 308 CC Dag (2010.5). Manual - part 1

FAMILIARISATION

  Welcome lighting

 This additional exterior and interior lighting,
controlled remotely, makes your approach
to the vehicle easier when the light is poor.
     83, 88

  Directional lighting

 This lighting automatically provides ad-
ditional visibility when cornering.
     84

  Retractable roof

 This  system  changes  from  the  "coupé"

confi guration to the "cabriolet" confi gura-

tion and vice versa with a single action.
     6

  Windstop
 In  the  "cabriolet"  confi guration,  this

comfort system reduces air swirl at the
front seats.
     54

EXTERIOR

  Temporary tyre repair kit
 This  kit  is  a  complete  system,
consisting  of  a  compressor
and a sealant cartridge, for the
temporary repair of a tyre.
     134

FAMILIARISATION

  Remote control key

   A.   Unfolding/Folding the key


(fi rst press this button).

 Normal locking
(press  once;  fi xed  lighting  of

the direction indicators).

  Fuel tank

   1.

   Opening the fuel fi ller fl ap.

  2.

   Opening  and  hooking  the  fuel  fi ller

cap.

 Capacity  of  the  tank:  approximately
60 litres.

 Unlocking and partial opening
of the boot
(press for more than two seconds).

 When  the  light  is  poor,  detected  by  a
sensor,  the  remote  switching  on  of  the
dipped  beam  headlamps,  sidelamps
and  side  spotlamps  makes  your  ap-
proach to the vehicle easier.
     83

 In  the  same  way,  the  passenger  com-
partment lighting, such as the courtesy
lamps, the door sill lamps and the foot-
well lamps, comes on.

 or

 Deadlocking of the vehicle
(press  twice  in  succession;

fi xed  lighting  of  the  direction

indicators).

     65

     88

     78

 OPENING

 Complete or selective unlock-
ing of the vehicle
(rapid fl ashing of the direction

indicators).

 Locking  the  vehicle  using  the  remote
control  or  the  key  also  locks  the  glove
box and the front armrest.

!

!

!

FAMILIARISATION

 OPENING

  Retractable roof

 The operation of the roof is the ex-
clusive responsibility of the driver.
 To  avoid  any  risk  of  injury  when
operating the roof, ensure that no
one  is  standing  near  the  moving
parts.
 You are strongly advised not to op-
erate the roof in strong winds.

 When washing your vehicle:
   -

lock  the  vehicle  using  the  re-
mote control or the key,

  -

avoid  spraying  the  upper  part
of the windows,

  -

keep the end of the high pres-
sure  nozzle  at  least  1  metre
from  the  windows  and  door
seals.

 When  the  vehicle  has  been
washed or after rain, wait until the
roof has dried before opening it.

 It is preferable to operate the roof
with  the  engine  running  and  the
vehicle  stationary.  Wait  until  the
end  of  operation  message  ap-
pears  in  the  multifunction  screen
before moving off.
 The  operation  can  only  be  car-
ried out when moving if the speed

is  below  6  mph  (10   km/h),  and

you  are  driving  smoothly  on  level
ground.
 After  the  roof  has  been  operated
fully  four  times  in  succession,  the
system  switches  to  protection
mode  temporarily  to  avoid  dam-
age  to  the  roof  motors.  Let  the
system  rest  for  approximately  ten
minutes; if you are unable to oper-
ate the roof after this time, contact
a PEUGEOT dealer.

  Preliminary conditions
      Start the engine
     You must ensure that:

   -   the electric windows are initialised

(see corresponding section),

  -   the ambient temperature is higher

than -15 °C.

  Precautions to be taken before
operating the roof

      Park the vehicle on level ground.
     Check  that  no  objects  could  hinder

the operation of the roof:

   -   nothing  should  be  placed  on  the

moving  rear  shelf   1 ,  on  the  boot
screen  2  or on the side trims  3 ,

  -   if  luggage  is  transported  in  the

boot,  it  must  not  lift  the  boot
screen,

  -   any  objects,  such  as  a  jacket  or

umbrella, placed in the boot, must
be secured using the luggage re-
taining net  4 .

     Check that the boot screen  2  is se-

cured fi rmly.

     Close the boot correctly.

!

!

i

i

!

FAMILIARISATION

 OPENING

  Retractable roof operations

  Opening the roof

      Pull this control until the roof

opening  operation  is  com-
plete.

  Closing the roof

      Press  this  control  until  the

roof  closing  operation  is
complete.



Change to "cabriolet" confi guration:
   -

the four windows lower partially,

  -

the boot opens,

  -

the roof folds into the boot,

  -

the boot closes.



Change to "coupé" confi guration:
   -

the four windows lower partially,

  -

the boot opens,

  -

the roof unfolds and locks automati-
cally,

  -

the boot closes.

 To  ensure  that  the  roof  operates
correctly,  do  not  release  the  con-
trol while the roof is moving.
 However, in the event of any danger,
release the control, the roof stops; then,
once the danger had been eliminated,
complete the movement required.

  Operating fault
 If a malfunction of the roof occurs,
apply the parking brake, switch off
the ignition, start the engine again,
then  start  the  operation  required
again.
 If  the  problem  persists,  contact  a
PEUGEOT dealer.

 The  electric  window  controls  and
the control for all four windows are
deactivated while the roof is in op-
eration.

 The  end  of  the  operation  is  confi rmed

by an audible signal and a message in
the multifunction screen.

 The  end  of  the  operation  is  confi rmed

by an audible signal and a message on
the multifunction screen.

 If you continue to pull or press this
control after the end of the opera-
tion, the four windows rise.

 The  roof's  electronic  control  unit
may  interrupt  the  operation  in
progress  as  a  precaution  (ex-
ample:  door  movement  and  roof

operation in quick succession). In

this case, release the control, then
activate  it  again  to  complete  the
operation required.

FAMILIARISATION

  Interior mood lighting

 This subdued lighting of the passenger
compartment  improves  visibility  inside
the vehicle when the light is poor.
     88

  "AIRWAVE" system
 Incorporated  in  each  front  head  re-
straint,  this  heating  system  improves
your  comfort  around  the  neck  in  cold
weather,  particularly  in  the  "cabriolet"

confi guration.  It  operates  most  effec-

tively with the Windstop installed in the
raised position.
     60

  Audio and telematics systems
 These  systems  benefi t  from  the  latest

technology:  MP3  compatible  Peugeot
Connect  Sound,  Peugeot  Connect
Bluetooth, Peugeot Connect Navigation
or Peugeot Connect Media with 16/9 re-
tractable colour screen, JBL audio sys-
tem, auxiliary sockets.
  Peugeot Connect Sound      249
  Peugeot Connect Navigation      217
  Peugeot Connect Media      173

  Secure storage compartments
 The glove box and the front armrest are
designed to remain locked, even in the

"cabriolet" confi guration. They can only

be  locked  using  the  remote  control  or
the key at the same time as the rest of
the vehicle.
     90, 91

 INTERIOR

FAMILIARISATION

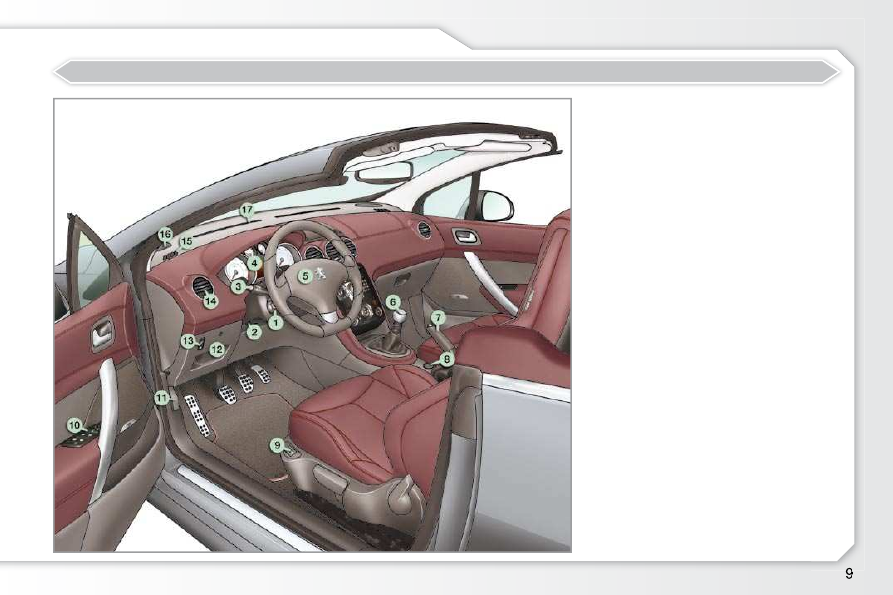

   1.   Cruise control/speed limiter switches.

  2.   Steering wheel adjustment control.

  3.   Lighting and direction indicator

control stalk.

  4.   Instrument panel.

  5.   Driver's airbag.


Horn.

  6.   Gear lever.

  7.   Parking brake.

  8.   12 V accessory socket.

  9.   Heated seat control.

  10.  Door mirror controls.


Electric window controls.

  11.  Bonnet release.

  12.  Fusebox.

  13.  Manual headlamp height

adjustment.

  14.  Side adjustable air vent.

  15.  Front side window demisting vent.

  16.

  Speaker (tweeter).

  17.  Windscreen demisting vent.

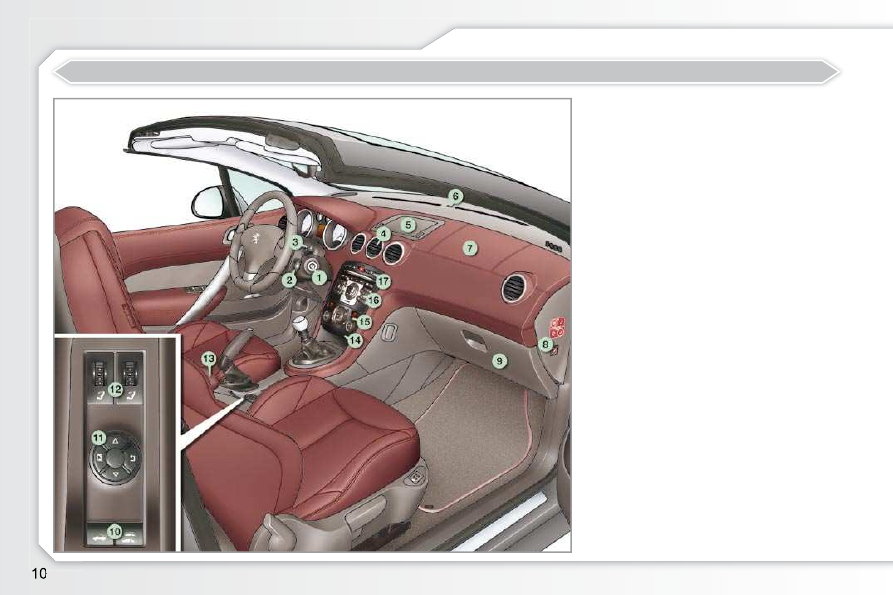

 INSTRUMENTS AND CONTROLS

FAMILIARISATION

 INSTRUMENTS AND CONTROLS

   1.   Steering lock and ignition.
  2.   Audio and telematics system

steering mounted control stalk.

  3.   Wipers/screenwash/trip computer

control stalk.

  4.   Central adjustable air vents.
  5.   Multifunction screen.
  6.   Sunshine sensor.
  7.   Passenger's airbag.
  8.   Passenger's airbag deactivation

switch.

  9.   Glove box/Audio/video sockets.
  10.  Retractable roof control.


Control for all four windows.

  11.  Storage compartment or instrument

panel navigator associated with the
Peugeot Connect Media.

  12.  "AIRWAVE" system controls.
  13.  Front armrest.
  14.  Front ashtray.
  15.  Heating/air conditioning controls.
  16.  Audio and telematics system.
  17.  Emergency call button.


Alarm button.



Central locking button.



Hazard warning lamps button.



Dynamic stability control (ESP/ASR)

button.



Parking sensors button.



PEUGEOT services button.

FAMILIARISATION

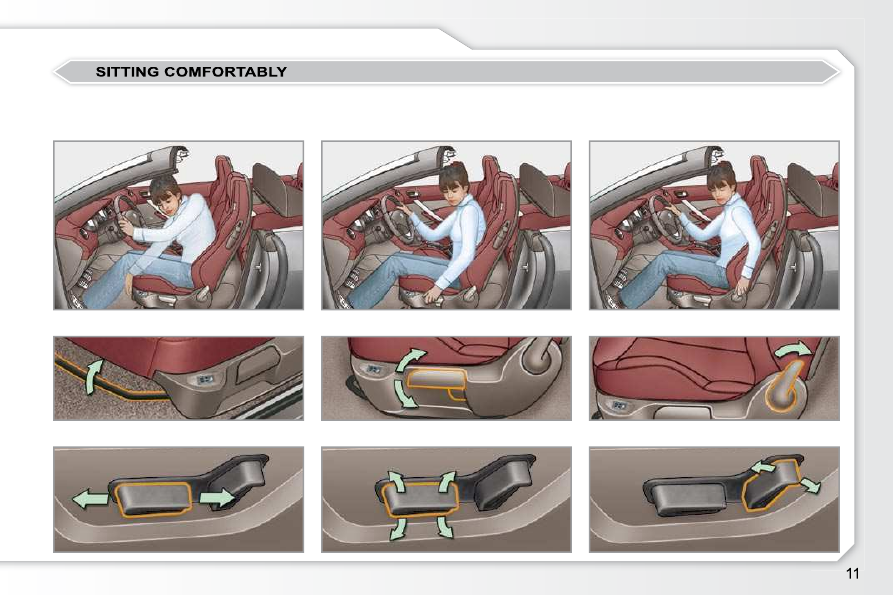

  Front seats

  Manual adjustments

  Electric adjustments

  Forwards-backwards

     57

     58

  Seat back angle

  Height

i

!

FAMILIARISATION

 SITTING COMFORTABLY

  Steering wheel adjustment

   1.   Release the adjustment mechanism.
  2.   Adjust for height and reach.
  3.   Lock the adjustment mechanism.

  Front seats

  Other functions available...

 Storing  driving  positions  (driver's

electric seat).
     61
 "AIRWAVE" system.
 Heated seats.
     60

  Electric access to the rear seats

  Lockable front armrest

     91

     64

 For  your  comfort,  the  height  and  the
longitudinal position of the front armrest
can be adjusted.
It also offers a storage compartment. As
a security measure when in the "cabrio-

let"  confi guration,  this  is  locked  at  the

same  time  as  the  rest  of  the  vehicle,
only  when  using  the  remote  control  or
the key.

 As  a  safety  precaution,  these  op-
erations  must  only  be  carried  out
when stationary.

   1.   Control for release of the seat back

and automatic forward movement of
the seat.

  2.   Control for returning the seat to the

initial position.

     59

i

FAMILIARISATION

 SITTING COMFORTABLY

  Door mirrors

  Adjustment

  Other functions available...

 Folding/Unfolding.
 Automatic tilting of the mirror in re-
verse gear for parking.
     63

  Rear view mirror

   1.   Selection of the "day" position of the

mirror.

  2.   Mirror adjustment.
     63

  Front seat belts

   1.   Position the strap.
  2.   Fasten the buckle.
  3.   Check  the  fastening  by  pulling  the

strap.

  A.   Selection of the mirror to be adjusted.
  B.   Adjustment of the position of the mir-

ror in all four directions.

  C.   De-selection of the mirror.

     101

  Manual day/night model

  Automatic day/night model
   A.   Light level detection of the automat-

ic day/night mode.

  B.   Mirror adjustment.
     64

     62

FAMILIARISATION

 SEEING CLEARLY

  Lighting

  Ring A

  Ring B

 Raise or lower the lighting stalk passing
the point of resistance; the correspond-

ing  direction  indicators  will  fl ash  until

the stalk is moved from this position.

  Direction indicators

  Switching on "AUTO"

      Press the stalk down and release it.

     80

 Lighting off.

 Automatic illumination of head-
lamps.

 Sidelamps.

 Dipped/main beam headlamps.

 Front and rear foglamps.

  Stalk A: windscreen wipers
     85

  Wipers

  Switching off "AUTO"

      Push the stalk up and return it to po-

sition  "0" .

  "Motorway" function

 Press the lighting stalk up or down once,
without passing the point of resistance;
the  corresponding  direction  indicators

will fl ash three times.
The use of this function is available re-

gardless of the speed, but you will fi nd it

particularly  useful  when  changing  lane
on fast roads.

     95

     86

FAMILIARISATION

 VENTILATION

  Recommended interior settings

  Digital air conditioning
We recommend use of the fully automatic mode by pressing the  "AUTO"

  button. In the "cabriolet" confi guration, the system

automatically adapts to the ambient conditions.

   I require...

   Manual Air Conditioning

   Air distribution



Air fl ow

   Air recirculation/

 Intake of outside air

   Temperature

   Manual A/C

   HOT











   COLD











   DEMISTING

 DEFROSTING











FAMILIARISATION

 MONITORING

  Instrument panel

  Switch panel

   A.   With the ignition on, the needle should

indicate the level of fuel remaining.

  B.   With the engine running, its associ-

ated low level warning lamp should
switch off.

  C.   With  the  ignition  on,  the  oil  level  indicator

should display that the level is OK or correct,
according to version, for a few seconds.

 If  the  levels  are  not  correct,  top  up  the
levels which are low.

 Lighting  of  the  indicator  lamp  indicates
the status of the corresponding function.
   A.   Emergency call in progress.
    169
  B.   Deactivation  of  the  alarm  interior

volumetric monitoring.

    70
  C.   Central locking.
    75
  D.   Deactivation of the ESP/ASR system.
    99
  E.   Deactivation  of  the  front  and  rear

parking sensors.

    124
  F.   Access to PEUGEOT services.
  169

   1.   With the ignition on, the orange and

red warning lamps come on.

  2.   With  the  engine  running,  these

warning lamps should go off.

 If warning lamps remain on, refer to the
page concerned.

  Warning lamps

     19

     23

i

FAMILIARISATION

  Passenger's front airbag

 STARTING

   1.   Insert the key.
  2.   Select position:


 "OFF"

  (deactivation), with "rear fac-

ing" child seat,



 "ON"

  (activation), with front passen-

ger or "forwards facing" child seat.

  3.   Remove the key keeping the switch

in the new position.

   1.    Stop  position.
  2.    Ignition on (  Running  )  position.
  3.    Starting  position.

   A.   Front and/or rear seat belts not fas-

tened/unfastened warning lamp.

  B.   Front left seat belt warning lamp.
  C.   Front right seat belt warning lamp.
  D.   Rear right seat belt warning lamp.
  E.   Rear left seat belt warning lamp.
  F.   Passenger's  front  airbag  deactivated

warning lamp.

  G.   Passenger's  front  airbag  activated

warning lamp.

  Seat belts and passenger's
front airbag

 PASSENGER SAFETY

     104

     101, 105

  Ignition switch

     68

 Avoid attaching any heavy objects
to the key which would weigh down
on  its  shaft  in  the  ignition  switch;
this could cause a malfunction.

FAMILIARISATION

 DRIVING SAFELY

  Speed limiter "LIMIT"

  Display in the instrument panel

   1.   Limiter mode Selection/Off.
  2.   Decreasing the programmed value.
  3.   Increasing the programmed value.
  4.   Speed limiter On/Off.

 The cruise control or speed limiter mode
appears in the instrument panel when it
is selected.

   1.   Cruise control mode Selection/Off.
  2.   Programming  a  speed/Decreasing

the programmed value.

  3.   Programming  a  speed/Increasing

the programmed value.

  4.   Cruise control Off/Resume.

  Cruise control "CRUISE"

  Cruise control

  Speed limiter

     122

     120

 In order to be programmed or activated,
the  vehicle  speed  must  be  higher  than

25 mph  (40  km/h),  with  at  least  fourth

gear  engaged  on  the  manual  gearbox
(second  gear  for  the  automatic  gear-

box).

 The values must be set with the engine
running.

1

i

19

INSTRUMENTS and CONTROLS

PETROL - DIESEL MANUAL OR AUTOMATIC GEARBOX
INSTRUMENT PANELS

 Panel  grouping  together  the  vehicle
operation  indication  dials  and  warning
lamps.

  5.    Screen.
  6.    Control button.


Recalls the service information.



Resets the function to zero (trip dis-
tance recorder or service indicator).

  7.    Instrument panel lighting   dimmer  .


Adjusts the brightness of the lighting
of the instruments and controls.

  Dials

   1.    Rev counter.


Indicates  the  speed  of  rotation  of
the engine (x 1 000 rpm).

  2.    Coolant temperature.


Indicates  the  temperature  of  the
engine coolant (° Celsius).

  3.    Fuel level.


Indicates the quantity of fuel remain-
ing in the tank.

  4.    Vehicle speed.


Indicates  the  current  speed  of  the
moving vehicle (mph or km/h).

   A.    Speed limiter


(mph or km/h) or



Cruise control.

  B.    Gear shift indicator.
  C.    Automatic gearbox.
  D.    Trip distance recorder.


(miles or km)

  E.    Service indicator.


(miles or km) then,



engine oil level indicator



then



distance recorder.



(miles or km)



These three functions are displayed
in  succession  when  the  ignition  is
switched on.

  Displays

 For  more  information,  refer  to  the
paragraph relating to the button or
function and its associated display.
