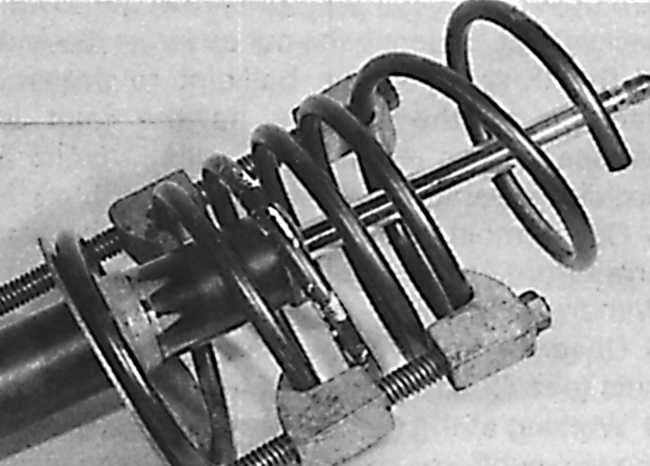

1. Снять переднюю стойку из автомобиля
и очистить от грязи. Используя специальное приспособление сжать пружину
так, чтобы разгрузилась ее верхняя чашка.
Предупреждение
специального приспособления для сжатия пружин следить, чтобы витки
пружины надежно захватывались и сжатие пружины производить с противоположных
сторон. Пружина имеет очень большое усилие сжатия, поэтому использовать
только очень надежный инструмент. Ни в коем случае не связывать
пружину проволокой.
гайку крепления можно отвинчивать только при сжатой пружине.
|
 |

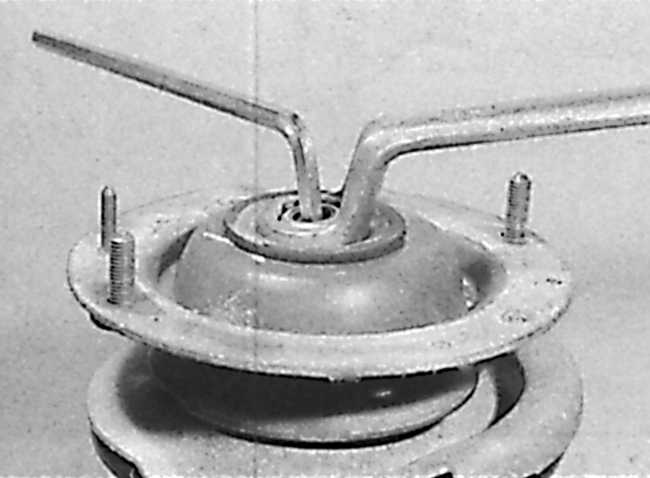

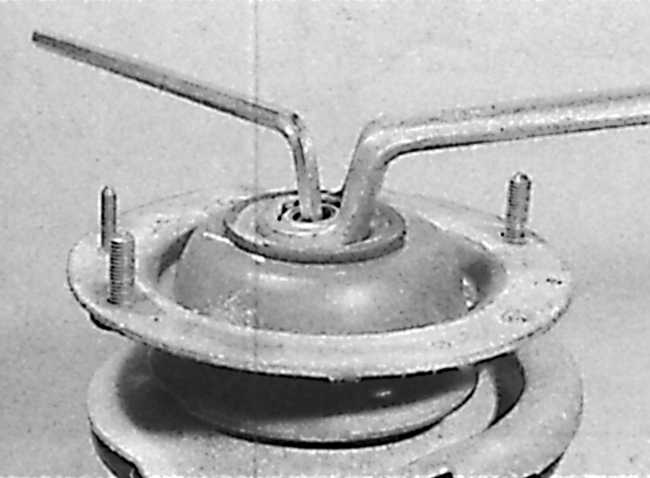

2. Зафиксировать от проворачивания
шток амортизатора ключом 7 мм и, используя второй накидной ключ, отвинтить
центральную гайку крепления штока амортизатора. |
| 3. Снять гайку, шайбу, чашевидную
прокладку, пластину установки, резиновую подушку и две дистанционные
пластины. |
| 4. Снять верхнее гнездо пружины. |
| 5. Снять шайбу и резиновый защитный
чехол. |
| 6. Снять противоударный упор. |
| 7. Снять цилиндрическую пружину.
|
| 8. Проверить все элементы амортизационной
стойки на износ, повреждения или деформацию. Проверить плавность хода
штока амортизатора. Проверить амортизатор на герметичность, а также
его шток на точечную коррозию по всей длине. |
| 9. Собрать стойку в последовательности
обратной разборке, а также руководствуясь рисунками в п.п. 10–19. |
 |

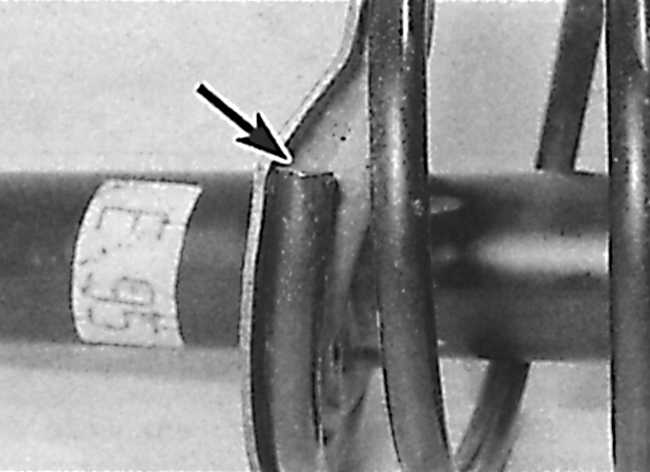

10. При установке нижний конец
пружины должен расположиться в выемке (указана стрелкой) гнезда пружины. |
 |
11. Установите противоударный
упор. |
 |

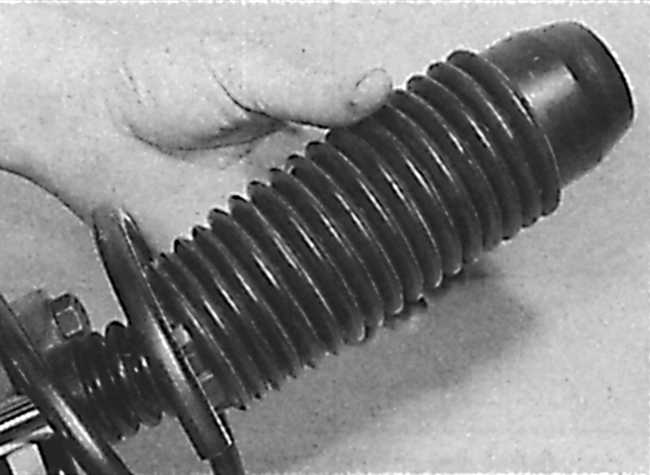

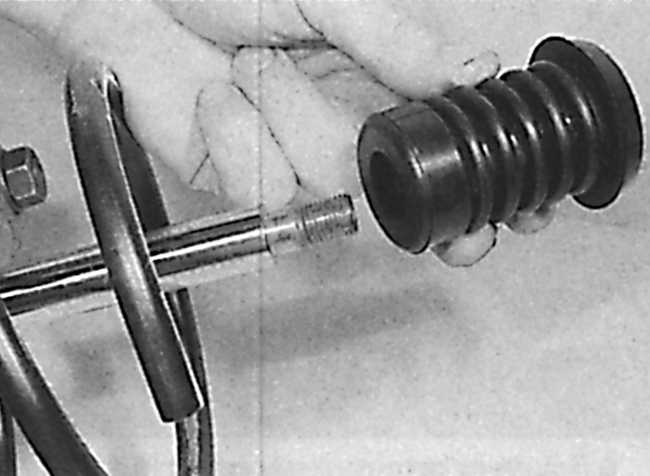

12. Установите резиновый защитный
чехол. |
 |

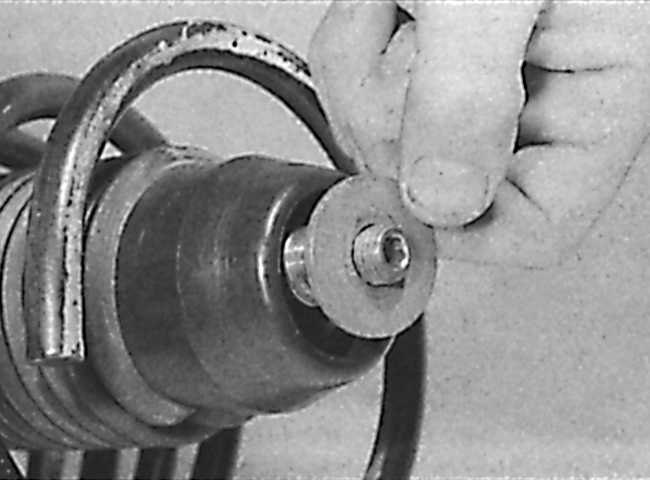

13. На защитный чехол установите
шайбы. |
 |

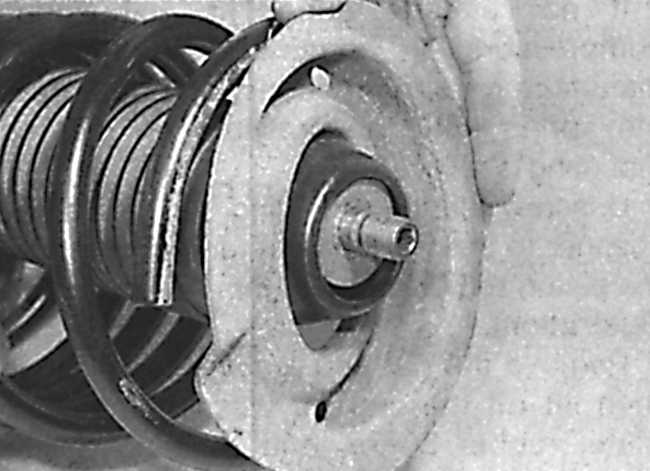

14. Установите верхнее гнездо
пружины. |
 |
|

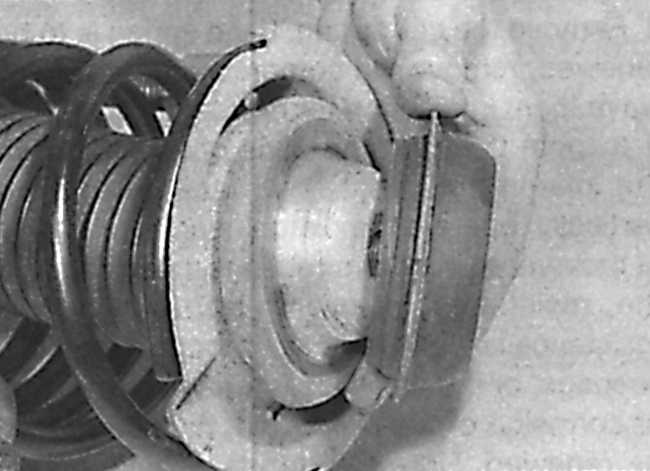

| 15. Установите нижнюю (рисунок слева)
и верхнюю (рисунок справа) дистанционные пластины. |
 |

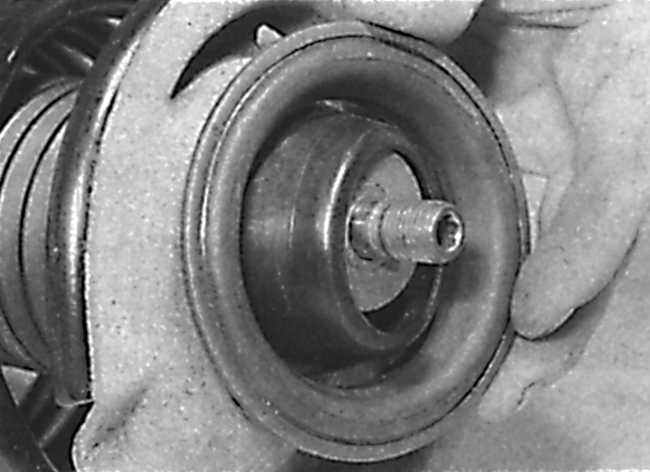

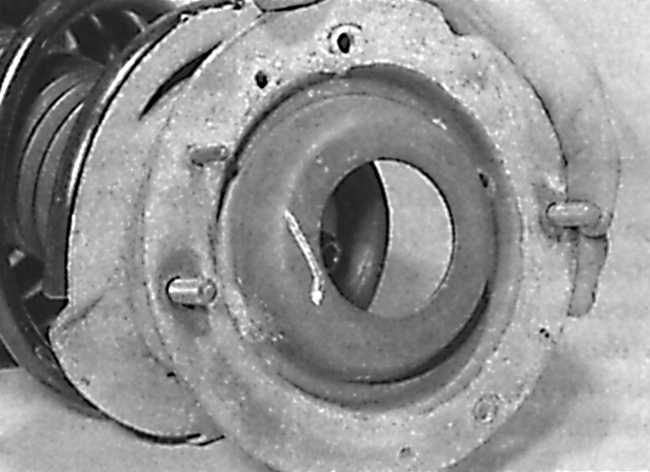

16. Установите резиновую подушку. |
 |

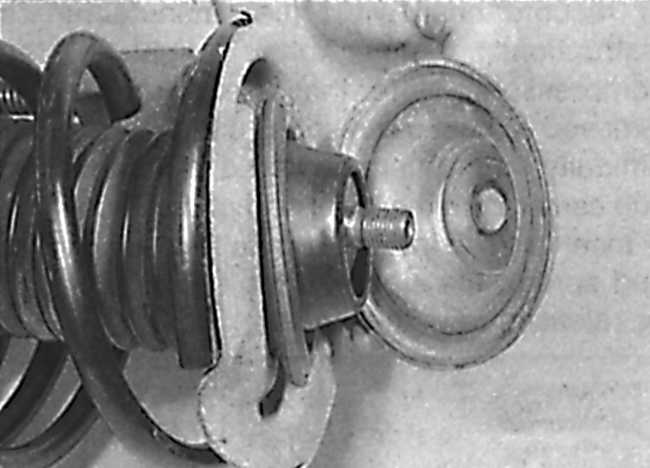

17. Установите опорную пластину. |
 |

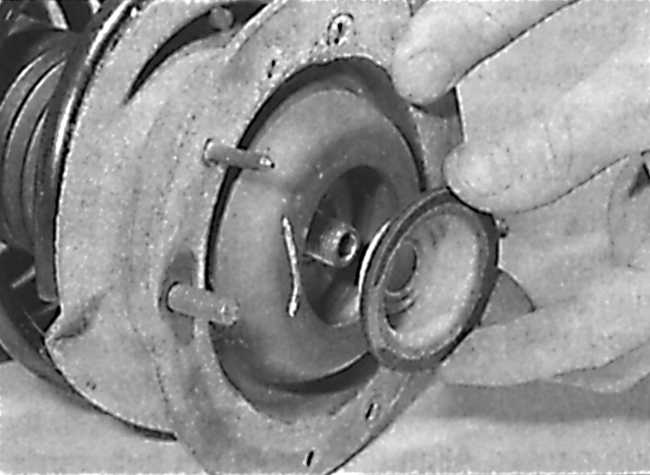

18. Установите чашевидную прокладку. |
 |

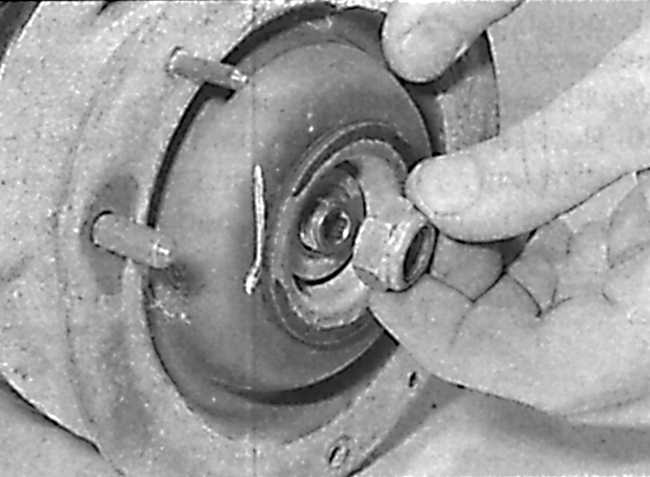

19. Установите шайбы и гайки. |
