11.1.6. Нижний рычаг передней подвески

ОБЩИЕ СВЕДЕНИЯ

Предупреждение при снятии необходимо заменить на новые. Резьба этих гаек покрыта составом против отвинчивания, который эффективен только при первом использовании гайки.

кулака могут быть применены, в зависимости от модели. Более ранние поворотные кулаки сплошные, а более поздние полые, и могут быть идентифицированы по наличию отверстия сверху узла (см. рис. Идентификация поворотного кулака поздних выпусков). При установке на прежнее место обратить внимание, что моменты затягивания отличаются для двух типов поворотных кулаков. Измененные нижние рычаги приспособлены для соединения с более поздними поворотными кулаками, а ранние нижние рычаги и последние поворотные кулаки не взаимозаменяемы.
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднять переднюю часть автомобиля и зафиксировать на подставках. Снять соответствующее переднее колесо.
11.1.6 Нижний рычаг передней подвески Peugeot 405 2. Отвинтить болт, крепящий соединитель стабилизатора поперечной устойчивости к нижнему рычагу.
3. Отвинтить гайку и извлечь нижний шаровой шарнир из нижнего рычага.

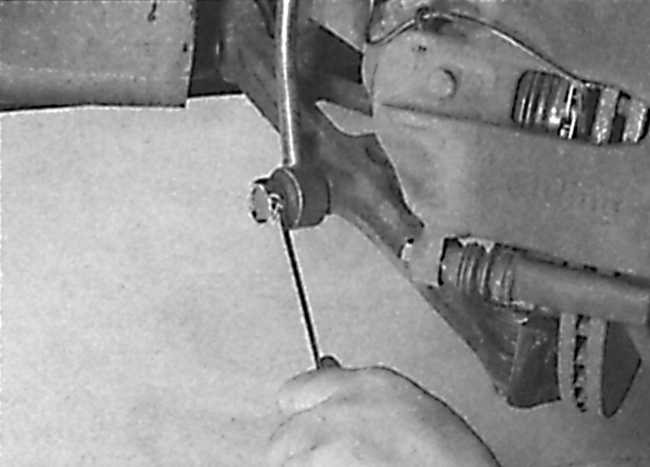

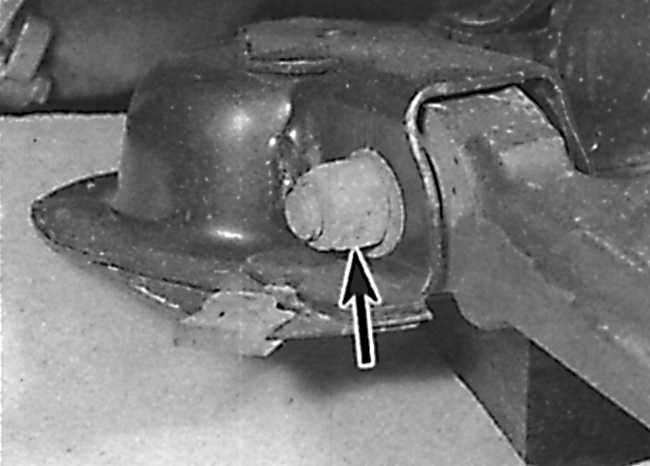

11.1.6 Нижний рычаг передней подвески Peugeot 405 4. Зафиксировать гайку от проворачивания и отвинтить шарнирный болт (указаны стрелкой) крепления передней части нижнего рычага. Извлечь болт.

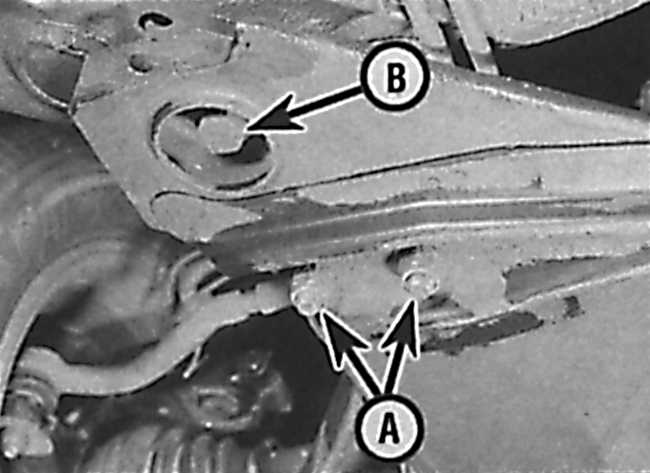

11.1.6 Нижний рычаг передней подвески Peugeot 405 5. Отвинтить две гайки (А) крепления втулки установки задней части нижнего рычага к нижней раме (B – болт крепления задней части рамы).
6. Отвинтить, но не полностью, болты крепления задней части рамы и опустить нижнюю раму примерно на 10 мм.
7. Снять нижний рычаг.

Ремонт

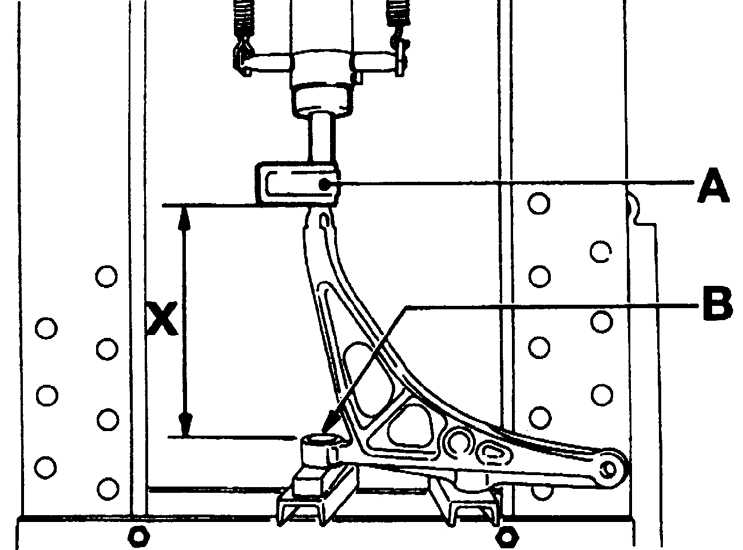

Положение рычага при установке задней втулки


11.1.6 Нижний рычаг передней подвески Peugeot 405
А – втулка,

В – область нанесения смазочного материала,

X = 254,0 мм

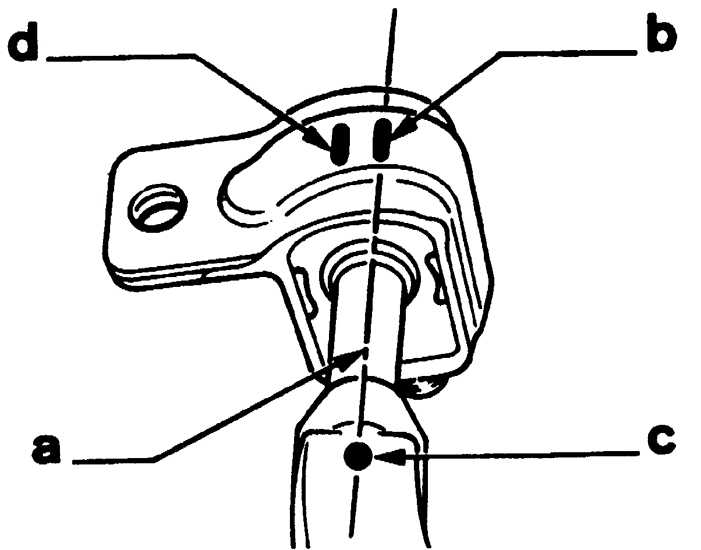

Совмещение меток на втулке и рычаге

11.1.6 Нижний рычаг передней подвески Peugeot 405
a – область нанесения смазочного материала,

b, c – метки совмещения,

d – неиспользуемая метка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистить нижний рычаг от грязи и антикоррозионного покрытия. Проверить рычаг на наличие трещин, искажения формы или любых других дефектов.
2. Проверить шарнирный болт на износ и выработку.
3. Проверить втулки на износ и повреждения.
4. Замену изношенных втулок необходимо производить на прессе. При замене задней втулки, ее необходимо установить таким образом, чтобы совместились метки на втулке и рычаге (см. рис. Положение рычага при установке задней втулки и рис. Совмещение меток на втулке и рычаге).

Установка

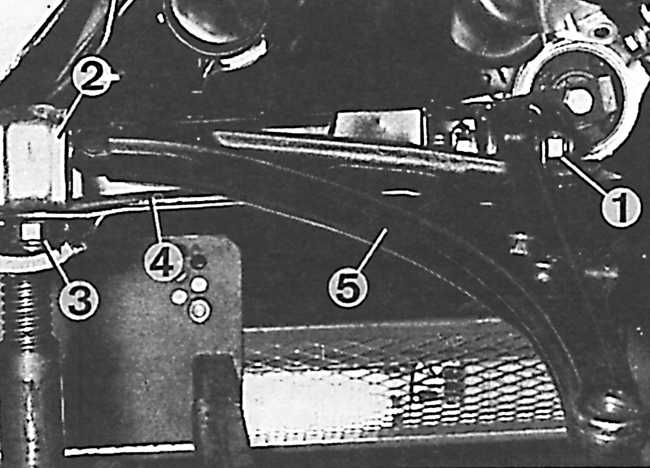

Установка рычага подвески на поперечине


11.1.6 Нижний рычаг передней подвески Peugeot 405
1 – гайка передней опоры,

2 – задняя опора,

3 – гайка крепления задней опоры,

4 – поперечина,

5 – рычаг

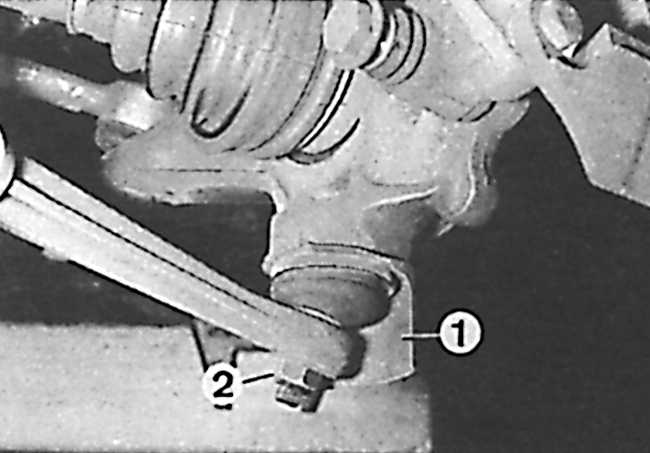

Крепление рычага к поворотному кулаку

11.1.6 Нижний рычаг передней подвески Peugeot 405
1 – кожух,

2 – гайка шарового шарнира

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка производится в последовательности обратной снятию с учетом следующих моментов:
      – заменить все гайки Nyloc;
      – затянуть все резьбовые соединения требуемым моментом;
      – проверить и при необходимости отрегулировать углы установки колес.
