Опель Омега. Топливные форсунки

5.2.11. Топливные форсунки

ОБЩИЕ СВЕДЕНИЯ

Предупреждение форсунок никогда не подставляйте руки или любую часть тела под струю топлива, выходящую из форсунки. Топливо выходит из форсунки под высоким давлением и может проникать в тело через кожу.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю секцию выпускного коллектора.
2. Снимите распределительный вал и рычаги.
3. Отсоедините трубу возврата топлива от перепускной трубы.

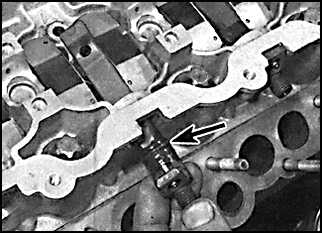

	4. Отвинтите болт, освободите перепускную трубу (указана стрелкой) с верхней части топливной форсунки и извлеките ее из головки блока цилиндров.
	5. Снимите уплотнительные кольца с перепускной трубы и верхней части топливной форсунки.

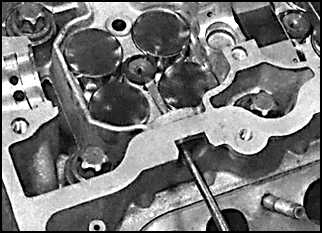

6. Используя переходник и съемник, извлеките топливную форсунку из верхней части головки блока цилиндров и снимите уплотнительное кольцо.

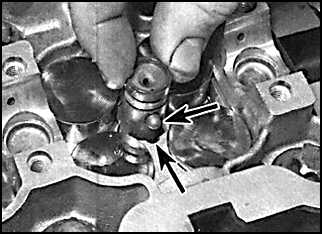

7. Установите новое уплотнительное кольцо (рисунок слева) на нижнюю часть топливной форсунки и установите топливную форсунку в головку блока цилиндров, совмещая установочный штифт с пазом головки блока цилиндров (указаны стрелками на рисунке справа).
8. Установите новое уплотнительное кольцо на верхнюю часть топливной форсунки.
9. Установите новое уплотнительное кольцо в канавку поперечной трубы.

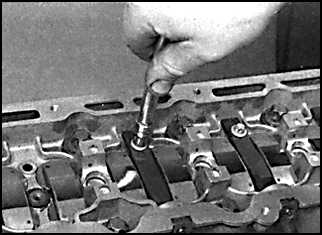

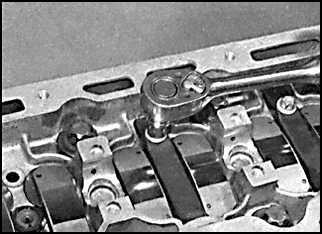

10. Установите поперечную перепускную трубу в головку блока цилиндров и закрепите ее новым болтом. Сначала затяните болт от руки (рисунок слева), затем, используя гаечный ключ, доверните его на угол 360° (рисунок справа).
11. Соедините обратную трубу с перепускной трубой и установите верхнюю секцию коллектора.
12. Установите распределительный вал и рычаги.
13. Запустите двигатель и проверьте герметичность топливной системы.
