Опель Омега. Электрические узлы системы впрыска

ИЗМЕРИТЕЛЬ ПОТОКА ВОЗДУХА

ПОРЯДОК ВЫПОЛНЕНИЯ

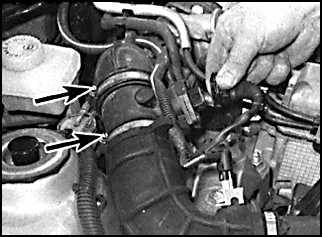

	1. Выключите зажигание и отсоедините электрический разъем от измерителя потока воздуха (стрелками указаны хомуты крепления измерителя потока воздуха).
2. Ослабьте хомуты, освободите измеритель потока воздуха от впускных каналов и снимите его.
3. Установка производится в последовательности, обратной снятию.

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА

Предупреждение давлением датчик температуры воздуха является составной частью измерителя потока воздуха.

ПОРЯДОК ВЫПОЛНЕНИЯ

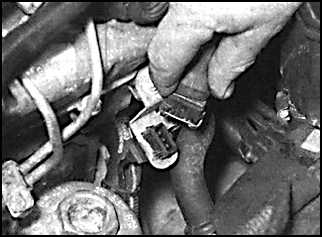

1. Выключите зажигание, отсоедините электрический разъем и извлеките датчик из впускного канала.

2. Установка производится в последовательности, обратной снятию.

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В салоне автомобиля отвинтите зажимы и снимите отделку нижней части панели приборов со стороны водителя.
2. Отсоедините электрический разъем от датчика, который расположен на верхней части педали.
3. Снимите скобу шарового шарнира тяги и снимите тягу с датчика.
	4. Отвинтите винты и снимите датчик с кронштейна педали.
5. Установка производится в последовательности, обратной снятию.

ДАТЧИК КОЛЕНЧАТОГО ВАЛА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.
2. Для доступа к датчику поднимите переднюю часть автомобиля и зафиксируйте на подставках.

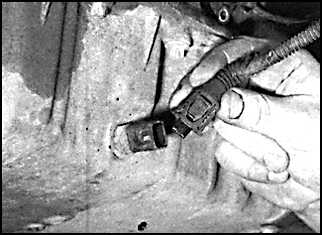

	3. Отсоедините электрический разъем датчика от жгута проводов.

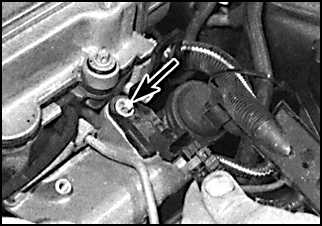

	4. Отвинтите болт и снимите датчик (указан стрелкой) с блока цилиндров.
5. Установка производится в последовательности, обратной снятию, при этом необходимо на датчик установить новое уплотнительное кольцо.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Датчик установлен с передней правой стороны головки блока цилиндров.

ДАТЧИК ПРЕВЫШЕНИЯ ДАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.
	2. Отвинтите винты, крепящие кронштейн жгута проводов к верхней части впускного коллектора и отсоедините электрический разъем (указан стрелкой) от датчика превышения давления.
3. Отвинтите болт и снимите датчик с верхней части впускного коллектора.
4. Установка производится в последовательности, обратной снятию, при этом необходимо установить на датчик новое уплотнительное кольцо.

ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
2. Слейте моторное масло. Установите новое уплотнительное кольцо на маслосливную пробку и завинтите ее в масляный поддон.
	3. Отсоедините электрический разъем и отвинтите датчик от передней части масляного поддона.
4. Установка производится в последовательности, обратной снятию. Залейте в двигатель моторное масло.

ЭЛЕКТРОННОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО (ECU)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаги стеклоочистителей и снимите провод массы с аккумулятора.

2. Отвинтите пластиковые гайки от осей рычагов стеклоочистителей.

3. Снимите резиновое уплотнение с верхней части перегородки моторного отсека.

4. Снимите пластиковый кожух от основания ветрового стекла.

5. Отвинтите гайки и снимите защитный кожух блока ECU.

6. Освободите фиксаторы и отсоедините электрический разъем от блока ECU.

7. Отвинтите гайки и снимите блок ECU.

8. Установка производится в последовательности, обратной снятию.
